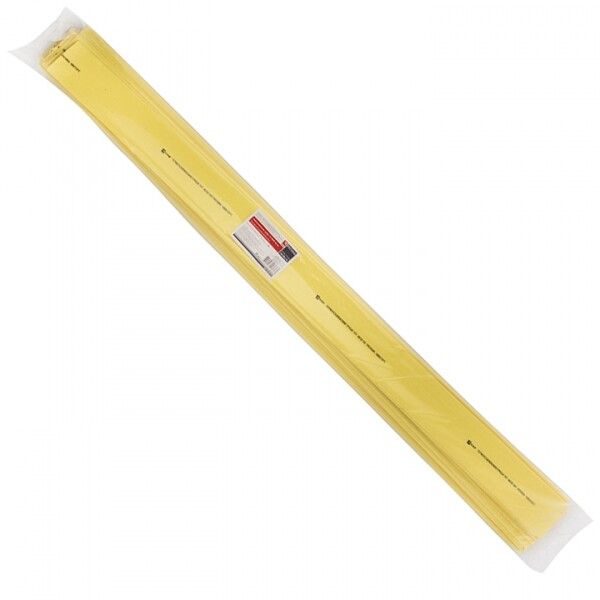

Термоусаживаемая трубка ТУТ нг 20/10 желтая EKF PROxima | tut-20-y-1m

Термоусаживаемая трубка ТУТ нг 20/10 желтая в отрезках по 1 метр от EKF серии PROxima предназначена для изоляции, маркировки и защиты электрических соединений. Её уникальная двухкратная усадка позволяет плотно облегать поверхность кабеля, обеспечивая надёжную герметизацию даже в сложных условиях.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 20/10 желтая в отрезках по 1 метр используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводников - желтый цвет соответствует стандартным обозначениям фазы L;
• Герметизации муфт и концов кабелей с применением колпачков;
• Бандажирования жгутов проводов для упорядочивания и защиты от трения;
• Защиты от влаги, пыли, химических веществ и механических повреждений.

Подходит для работы в распределительных щитах, на производстве, в энергообъектах и при ремонте автомобильной и авиационной электроники.

Технические характеристики

• Номинальный диаметр: 3/4 дюйма (соответствует внешнему диаметру до усадки);
• Диаметр до усадки: 20 мм - удобно надевается на крупные соединения;
• Диаметр после усадки: 10 мм - плотно обтягивает провода и клеммы;
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций;
• Материал: полиолефин - устойчив к старению, химически инертен;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности;
• Температурный диапазон эксплуатации: от –55 C до +115 C - работает в холодных и нагреваемых средах;
• Способ монтажа: термоусадка - нагрев до 90–125 C с помощью фена или теплового пистолета;
• Цвет: желтый - стандартизированная маркировка для фазного провода;
• Поперечное сечение: 314 мм2 - рассчитана на кабели с таким сечением или меньше;
• Соответствие стандартам: UL, безгалогенный состав - безопасна при горении;
• Исполнение: тонкостенная - минимальный объем при сохранении прочности;
• Возможность маркировки: да - можно нанести этикетки или надпись маркером.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 20/10 желтая в отрезках по 1 метр совместима с любыми медными и алюминиевыми проводниками, имеющими диаметр до 10 мм после усадки. Для установки требуется источник тепла - термофен или строительный фен с регулировкой температуры. Нагрев следует выполнять равномерно, начиная с центра изделия, чтобы избежать образования воздушных пузырей. Усадка происходит за несколько секунд - трубка полностью повторяет форму поверхности. Не требует клея, скотча или дополнительных креплений.

Безопасность и стандарты

Трубка изготовлена из безгалогенного полиолефина, что исключает выделение токсичных газов при возгорании. Соответствует требованиям стандарта UL, что подтверждает её соответствие международным нормам безопасности для электромонтажа. Применима в помещениях с повышенными требованиями к пожарной безопасности - офисах, медицинских учреждениях, общественных зонах.

Преимущества

• Высокий коэффициент усадки 2:1 обеспечивает плотное прилегание даже к неровным поверхностям;
• Желтый цвет соответствует ГОСТ и IEC для обозначения фазы - снижает риск ошибок при обслуживании;
• Тонкая стенка после усадки не увеличивает габариты сборки;
• Стойкость к широкому диапазону температур - надёжна в суровых условиях;
• Заменяет изоляционную ленту без необходимости перебирать соединения;
• Легко маркируется - можно указывать номера цепей или назначение провода.

Ограничения применения

• Не применяется для постоянного контакта с открытым пламенем или сверхвысокими температурами выше 125 C;
• Не рекомендовано использование на поверхностях с острыми кромками без предварительной защиты - возможны порезы материала;
• Работает только при наличии источника тепла; невозможно применить без нагрева;
• Поперечное сечение 314 мм2 - максимальное значение для оптимальной усадки; при больших сечениях трубка может не полностью обхватить провод;
• Не предназначена для наружной эксплуатации под прямыми солнечными лучами длительное время - возможно выцветание и потеря эластичности.

Примеры использования

• Изоляция ответвлений в силовом шкафу - замена изоленты на более долговечное решение;
• Маркировка фаз A/B/C в трехфазной сети - желтый цвет для фазы L;
• Герметизация концевиков кабеля перед заполнением муфты;
• Фиксация жгутов проводов в автомобиле или станке для предотвращения перетирания;
• Обработка точек спайки в печатных платах - защита от окисления и вибраций.

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен быть меньше 10 мм после усадки;
• Выбирайте длину трубки с запасом 10–15%, чтобы она легко надевалась и не рвалась при усадке;
• Используйте термофен с контролируемой температурой - слишком высокая температура может прожечь материал;
• При работе в труднодоступных местах используйте насадку на фен для направленного нагрева;
• Храните в сухом месте, избегая прямого света - срок службы до 10 лет при соблюдении условий;
• Тубы по 1 метру - идеальны для единичных работ; при массовом монтаже выгоднее заказывать бухты.
