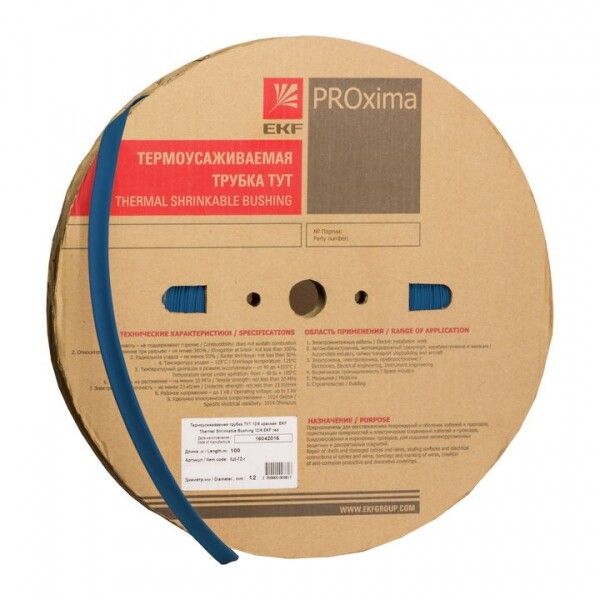

Термоусаживаемая трубка ТУТ нг 40/20 синяя EKF PROxima | tut-40-g

Трубка термоусаживаемая ТУТ нг 40/20 синяя от EKF (артикул tut-40-g) - это тонкостенный изоляционный элемент из полиэтилена, который надёжно защищает кабели и соединения после нагрева. Подходит для монтажа в условиях повышенной влажности, в жгутах проводов и на участках с ограниченным пространством.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 40/20 синяя используется для:

• Электроизоляции кабельных жил и мест соединений;
• Защиты от механических повреждений, пыли, влаги и химических веществ;
• Цветовой маркировки проводов и жгутов (синий цвет соответствует стандартам идентификации);
• Фиксации и бандажирования групп проводов;
• Замены изоляционной ленты в условиях, где нужна плотная, долговечная и эстетичная изоляция.

Подходит для работы в распределительных щитах, на производстве, в транспорте, в системах автоматизации и в бытовых условиях.

Технические характеристики

• Диаметр до усадки: 40 мм - позволяет легко одеть на крупные кабели или группы проводов;
• Диаметр после усадки: 20 мм - обеспечивает плотную фиксацию без зазоров;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности и изоляции;
• Материал: полиэтилен (PE) - устойчив к влаге, маслам и большинству химикатов;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных климатических условиях;
• Поперечное сечение: 1256 мм2 - рассчитана на кабели с площадью сечения до этого значения;
• Исполнение: тонкостенная - экономит место, удобна для компактного монтажа;
• Цвет: синий - стандартизирован для маркировки цепей;
• Возможность маркировки: да - можно нанести этикетки, метки или надписи;
• Соответствие стандартам: UL - сертифицирована для использования в США и странах, признающих этот стандарт.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 40/20 синяя совместима с любыми кабелями и жгутами, диаметр которых до усадки не превышает 40 мм. После нагрева она точно повторяет форму поверхности, поэтому идеально подходит для сложных форм.

Как монтировать:

• Наденьте трубку на кабель до места соединения;
• Соедините жилы, закрепите разъёмы или сварите;
• Передвиньте трубку на участок, требующий изоляции;
• Равномерно прогрейте её тепловым феном (температура 90–125 C) - начните с одного конца, двигайтесь к другому;
• Не используйте открытый пламя - риск возгорания материала.

После усадки трубка плотно облегает поверхность, не требует дополнительной фиксации.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ нг 40/20 синяя соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в области электрической изоляции. Материал не распространяет горение (обозначение “нг” - негорючий), снижает риск возникновения пожара при перегрузках.

Преимущества

• Высокая степень усадки (2:1) - обеспечивает герметичность даже на шероховатых поверхностях;
• Стойкость к широкому диапазону температур - подходит для холодных и жарких сред;
• Лёгкий монтаж - не требуется клей, скотч или специнструменты кроме фена;
• Долговечность - не трескается, не высыхает, сохраняет эластичность;
• Цветовая маркировка - ускоряет обслуживание и диагностику электросистем.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнём или источниками выше 125 C - возможна деформация;
• Не рекомендована для внешней установки под прямыми УФ-лучами - материал со временем стареет;
• Не следует использовать на острых кромках без предварительной защиты - есть риск повреждения стенки;
• При усадке на кабели с большим радиусом изгиба - проверяйте, чтобы внутренний диаметр после усадки (20 мм) был достаточен для свободного прохода.

Примеры использования

• Изоляция соединений в силовых кабелях на заводах;
• Маркировка фаз в распределительных щитах (синий = ноль или фаза B);
• Защита проводов в автомобилях и железнодорожном оборудовании;
• Фиксация жгутов в станках ЧПУ и робототехнике;
• Альтернатива изолирующей ленте в труднодоступных местах - например, внутри корпусов оборудования.

Практические советы

• Выбирайте трубку с запасом по длине - усадка не влияет на длину, но при монтаже важно иметь возможность перемещать её;
• Проверяйте посадочный диаметр: перед усадкой 40 мм - значит, кабель или группа проводов должны помещаться в эту трубку без усилия;
• Для многожильных кабелей - убедитесь, что суммарный диаметр не превышает 40 мм; если больше - выбирайте более крупную трубку;
• При работе в помещениях с высокой влажностью - трубка ТУТ нг 40/20 синяя отлично заменяет термоусаживаемые муфты;
• При необходимости маркировки - используйте термостойкие этикетки или маркеры, не содержащие спирт - они не растворят краску.
