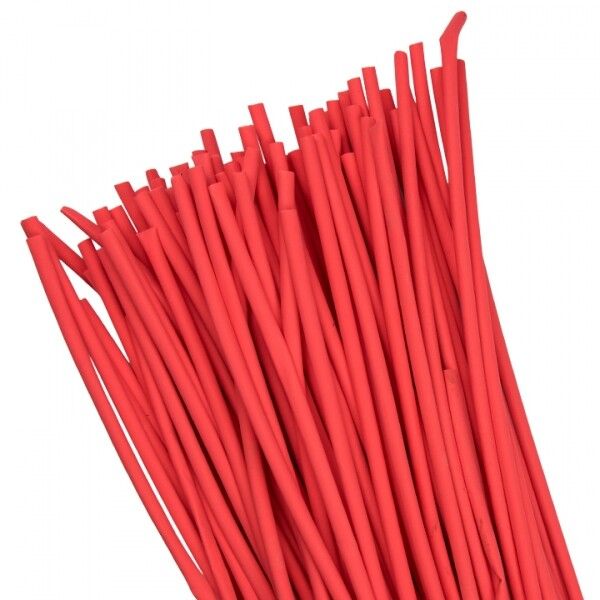

Термоусаживаемая трубка ТУТ нг 4/2 красная EKF PROxima | tut-4-r-1m

Трубка термоусаживаемая ТУТ нг 4/2 красная, отрезки по 1м от EKF серии PROxima - тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции жил, цветовой маркировки, герметизации соединений и фиксации жгутов в условиях широкого температурного диапазона.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 4/2 красная используется для:

• Электроизоляции оголённых участков кабельных жил и точек соединений;
• Цветовой маркировки проводов и кабелей (красный цвет соответствует положительным полюсам или фазам);
• Герметизации муфт, ответвлений и входов в корпуса;
• Фиксации и бандажирования жгутов проводов;
• Защиты от механических повреждений, пыли, влаги и химических сред;
• Замены изоляционной ленты в условиях, где нужна плотная, долговечная и эстетичная изоляция.

Технические характеристики

• Диаметр до усадки: 4 мм - позволяет надевать на кабели и соединения большего диаметра;
• Диаметр после усадки: 2 мм - обеспечивает плотную посадку на проводах до 1,5 мм2;
• Коэффициент усадки: 2:1 - равномерное сжатие без складок и воздушных пузырей;
• Толщина стенки после усадки: 1 мм - достаточна для механической защиты, но сохраняет гибкость;
• Материал: полиолефин без галогенов - при горении не выделяет токсичных газов, безопасен в закрытых помещениях;
• Температура эксплуатации: от -55 C до +115 C - работает в суровых климатических условиях, включая холодильники и двигатели;
• Температура усадки: 90–125 C - достаточно нагрева обычным феном или тепловым пистолетом;
• Поперечное сечение: 13 мм2 - указывает на максимальную площадь поперечного сечения кабеля, который можно изолировать одной трубкой после усадки;
• Исполнение: тонкостенная - оптимальна для компактных сборок и слаботочных цепей;
• Соответствие стандарту: UL - сертифицирована по американскому стандарту безопасности;
• Возможность маркировки: да - поверхность совместима с маркерами, этикетками и печатью.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 4/2 красная легко монтируется с помощью термофена или строительного фена. Наденьте её на провод до соединения, затем согрейте равномерно - трубка сама сожмётся и плотно обхватит поверхность. Учитывайте посадочный диаметр: перед усадкой внутренний диаметр 4 мм позволяет надеть на кабели с внешним диаметром до 3,5 мм. После усадки (2 мм) она идеально подходит для одножильных проводов сечением до 1,5 мм2. Для многожильных кабелей проверьте суммарный диаметр жил - он не должен превышать 3 мм до усадки.

Безопасность и стандарты

• Соответствует стандарту UL - гарантирует соответствие требованиям безопасности в США и многих странах;
• Состав без галогенов - снижает риск образования едких паров при перегреве или возгорании;
• Не поддерживает горение (обозначение “нг” - негорючий) - замедляет распространение пламени;
• Работает в широком температурном диапазоне - не трескается на морозе и не деформируется при нагреве.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Легкий монтаж - не требует клея, скотча или специнструментов, кроме фена;
• Стойкость к вибрациям, влаге и химическим веществам - подходит для промышленного оборудования;
• Яркая красная окраска - удобна для быстрой визуальной идентификации фаз или полярности;
• Сохраняет гибкость после усадки - не становится хрупкой, как старые типы изоляции.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или сверхвысокими температурами (>125 C);
• Не рекомендуется для изоляции кабелей с сечением более 13 мм2 - возможен недостаточный контакт;
• Не следует использовать в условиях длительного прямого UV-излучения - материал со временем выцветает;
• Тонкостенная конструкция не защищает от острых металлических кромок или механических ударов - требуется дополнительная защита в агрессивных средах.

Примеры использования

• Изоляция места спайки двух медных проводов в автомобильной проводке;
• Цветовая маркировка фаз L1/L2/L3 в распределительных щитках;
• Герметизация входа кабеля в корпус частотного преобразователя;
• Фиксация жгута проводов в системе управления станком CNC;
• Обмотка кабелей в медицинском оборудовании - благодаря отсутствию галогенов.

Практические советы

• Перед усадкой протяните трубку через весь кабель - проще сделать это до соединения жил;
• Нагревайте равномерно, начиная с одного конца и двигаясь к другому - так предотвращаются складки;
• Для точной маркировки используйте перманентный маркер с алкопробой - краска лучше держится на полиолефине;
• Храните в сухом месте, избегая прямого света - срок службы до 10 лет при правильных условиях;
• Отрезки по 1 метру удобны для работы в ограниченном пространстве - режьте на нужную длину ножницами, не допуская расслоения краёв.
