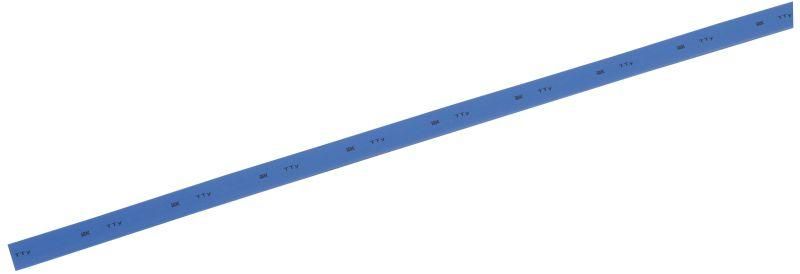

Термоусадочная трубка ТТУ нг-LS 4/2 синяя 1 м | UDRS-D4-1-K07 IEK

Трубка термоусадочная ТТУ нг-LS 4/2 синяя 1 м от IEK - тонкостенный изоляционный материал на основе полиэтилена, который при нагреве усыжается в два раза, плотно облегая провода, соединения и кабельные жилы. Подходит для защиты от влаги, механических повреждений и обеспечения электроизоляции в слаботочных и силовых цепях.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 4/2 синяя 1 м используется для изоляции и герметизации электрических соединений, оконцевания проводов, защиты мест спайки и фиксации кабелей. Применяется в распределительных щитах, пультах управления, бытовой и промышленной электронике, а также в условиях повышенной влажности или риска механического воздействия. Благодаря отсутствию галогенов и самозагасанию пламени, подходит для установки в закрытых помещениях, включая жилые и общественные здания.

Технические характеристики

• Наружный диаметр до усадки: 4 мм
• Наружный диаметр после усадки: 2 мм
• Коэффициент усадки: 2:1 - при нагреве уменьшает диаметр вдвое
• Толщина стенки после усадки: 0,45 мм
• Материал: полиэтилен, безгалогеновый (нг-LS - негорючий, малый дымообразование)
• Рабочая температура: от –55 C до +125 C
• Поперечное сечение: 3,6 мм2 - соответствует проводам до 1,5 мм2
• Цвет: синий
• Срок службы: 30 лет
• Исполнение: тонкостенная - оптимальна для компактных соединений

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 4/2 синяя 1 м надевается на провод или соединение до нагрева. После равномерного прогрева тепловым феном (не менее 100 C) она сжимается, плотно обхватывая поверхность. Удобна для работы с одножильными и многожильными медными проводами, клеммами, разъемами и изолированными участками. Для качественной усадки важно соблюдать температурный режим - перегрев вызывает деформацию, недогрев - неполную усадку. Диаметр 2 мм после усадки позволяет использовать её на проводах сечением до 1,5 мм2. Посадочный диаметр до усадки - 4 мм - подходит для большинства стандартных кабелей и жил.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 4/2 синяя 1 м соответствует требованиям к негорючим материалам (нг) и низкому выделению дыма и газов при горении (LS). Материал не содержит хлора, брома и других галогенов - снижает риск образования токсичных веществ при возгорании. Соответствует нормам безопасности для внутренней электропроводки в зданиях.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям
• Тонкая стенка сохраняет компактность соединения - важна в ограниченном пространстве
• Стойкость к широкому диапазону температур - работает в холодных и жарких средах
• Синий цвет удобен для цветовой маркировки цепей
• Долговечность - срок службы 30 лет без потери свойств
• Не требует клея, герметика или дополнительной фixации

Ограничения применения

• Не предназначена для наружной эксплуатации под прямыми солнечными лучами - полиэтилен со временем стареет под УФ-излучением
• Не рекомендуется для изоляции высоковольтных соединений выше 1 кВ - материал рассчитан на низкое напряжение
• При использовании на проводах сечением более 1,5 мм2 возможен неплотный контакт - проверяйте соответствие диаметра
• Требует теплового фена для монтажа - нельзя усадить обычной зажигалкой без контроля температуры

Примеры использования

• Изоляция скруток в распределительной коробке
• Защита места пайки в плате управления
• Герметизация концов кабеля перед входом в корпус оборудования
• Цветовая маркировка фаз (синий - нулевой провод по Евростандарту)
• Фиксация и изоляция проводов в автоматических системах, конвейерах, станках

Практические советы

• Перед монтажом убедитесь, что диаметр объекта (провода, клеммы) меньше 2 мм - иначе трубка не обожмётся плотно
• Используйте тепловой фен с регулируемой температурой - равномерный нагрев предотвращает прожоги
• Обрезайте лишнюю длину до усадки - после усадки изменить размер невозможно
• Для нескольких соединений используйте одну трубку - можно разрезать на части, но не забудьте запечатать концы
• Храните в сухом месте, избегая длительного контакта с маслом и растворителями
