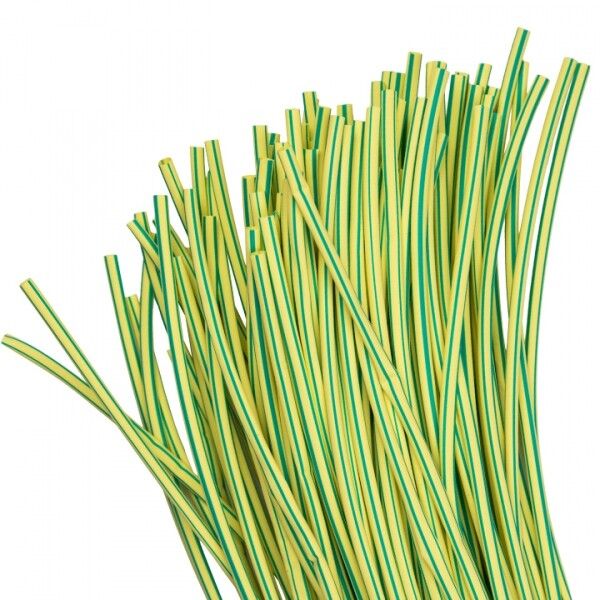

Термоусаживаемая трубка ТУТ нг 6/3 желто-зеленая EKF PROxima | tut-6-yg-1m

Термоусаживаемая трубка ТУТ нг 6/3 желто-зеленая в отрезках по 1м от EKF серии PROxima предназначена для изоляции, маркировки и защиты проводов и кабельных жил. Её компактная усадка 2:1 и прочная тонкостенная конструкция позволяют использовать её там, где важна точность и надёжность - от распределительных щитов до автомобильных жгутов.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 6/3 желто-зеленая применяется для:

• Электроизоляции соединений и кабельных жил;
• Цветовой маркировки проводов в соответствии с требованиями ГОСТ (желто-зелёный цвет - заземление);
• Герметизации муфт и ответвлений;
• Бандажирования жгутов проводов для фиксации и защиты от трения;
• Защиты от пыли, влаги и механических повреждений на участках с ограниченным пространством.

Технические характеристики

• Номинальный диаметр: 1/4 дюйма (6 мм до усадки, 3 мм после)
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сужается до половины исходного диаметра
• Толщина стенки после усадки: 1,2 мм - обеспечивает достаточную механическую прочность без избыточного объема
• Материал: полиолефин - устойчив к химическим веществам, не выделяет токсичных паров при нагреве
• Температурный диапазон эксплуатации: от -55 C до +115 C - подходит для работы в суровых условиях
• Цвет: желто-зелёный - соответствует стандарту IEC 60446 для заземляющих проводников
• Поперечное сечение кабеля: до 28 мм2 - оптимально для медных жил этого сечения
• Стандарты: безгалогенный состав, соответствие UL, безопасен при возгорании

Совместимость и монтаж

Трубка ТУТ нг 6/3 желто-зеленая монтируется путём термоусадки. Для этого используется тепловой фен или пистолет с регулируемой температурой (90–125 C). Установка выполняется так:

1. Наденьте трубку на провод до места соединения;
2. Подожгите место соединения, затем перемещайте источник тепла вдоль трубки, начиная с центра;
3. Не перегревайте - при температуре выше 130 C возможна деформация или прожиг материала.

Рекомендуется предварительно проверить посадочный диаметр: после усадки внутренний диаметр составляет 3 мм - трубка плотно облегает поверхности до 2,8–3 мм в диаметре. Подходит для одиночных жил, многожильных проводов и малогабаритных клемм.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в США и странах с аналогичными нормами
• Безгалогеновый состав - при горении не выделяет едких газов, безопасна для помещений с людьми
• Материал не поддерживает распространение пламени (обозначение “нг” - негорючий)
• Не содержит свинца и других запрещённых тяжёлых металлов

Преимущества

• Высокая степень усадки (2:1) позволяет работать с разными диаметрами проводов одной трубкой
• Тонкостенная конструкция сохраняет компактность - идеальна для плотных жгутов и щитов
• Плотное прилегание к поверхности - исключает попадание влаги и пыли
• Легко маркируется маркером - можно нанести номер, функцию или дату установки
• Заменяет изоляционную ленту без необходимости в намотке и с меньшим риском саморазматывания

Ограничения применения

• Не подходит для постоянного контакта с открытым огнем или поверхностями выше +115 C
• Не рекомендовано использование на острых кромках без предварительной зачистки - возможен порез материала
• Не предназначен для внешней прокладки под прямыми солнечными лучами - длительное UV-воздействие снижает срок службы
• Не заменяет силовые соединители - служит только для изоляции и защиты уже выполненных соединений

Примеры использования

• Изоляция заземляющего провода в распределительном щите
• Маркировка и защита соединений в АВР или частотных преобразователях
• Фиксация и изоляция проводов в пультах управления станков
• Обработка мест спайки в автомобильной электронике
• Защита кабелей в системах освещения и автоматики

Практические советы

• Перед усадкой убедитесь, что поверхность провода чистая и сухая - влага внутри трубки может вызвать конденсацию и коррозию
• Используйте термофен с контролируемой температурой - лучше избегать открытого пламени
• Длина отрезка 1 метр удобна для одного соединения; при работе с длинными жгутами используйте несколько отрезков, чтобы избежать перегрева
• Для массового монтажа закупайте сразу несколько отрезков - одинаковое качество гарантирует совпадение цвета и усадки
• Храните в сухом месте при комнатной температуре - повышенная влажность может влиять на адгезию при последующей усадке
