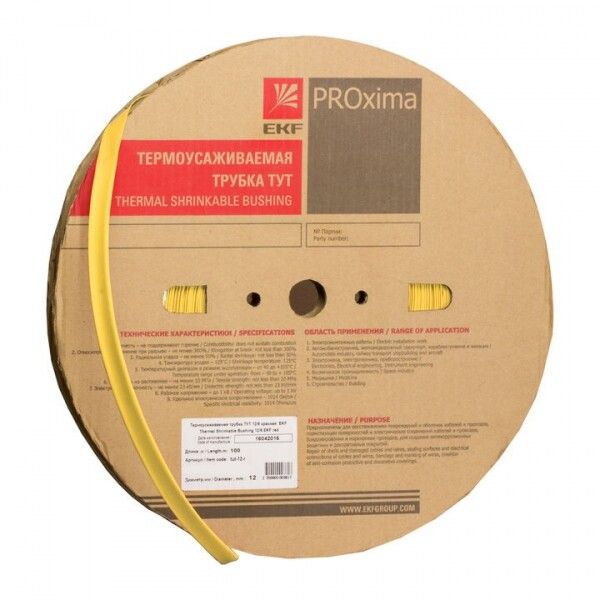

Термоусаживаемая трубка ТУТ нг 8/4 желтая EKF PROxima | tut-8-y

Термоусаживаемая трубка ТУТ нг 8/4 желтая рулон от EKF (артикул tut-8-y) - это тонкостенный изоляционный элемент на основе ПВХ, предназначенный для защиты и маркировки проводов и кабельных жил. Благодаря коэффициенту усадки 2:1, она плотно облегает поверхность после нагрева, заменяя изоляционную ленту и обеспечивая надёжную герметичность.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 8/4 желтая рулон используется для:

• Электроизоляции соединений и ответвлений проводов;
• Защиты кабелей от механических повреждений, влаги и пыли;
• Цветовой маркировки цепей - жёлтый цвет удобен для обозначения сигнальных или предупредительных линий;
• Фиксации и бандажирования жгутов проводов;
• Декоративного оформления и улучшения внешнего вида сборок.

Подходит для работы в распределительных щитах, панелях управления, автомобильной и промышленной электронике, где требуется компактная и долговечная изоляция.

Технические характеристики

• Тип материала: ПВХ (поливинилхлорид) - устойчив к химическим воздействиям, не распространяет горение;
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое; исходный диаметр 8 мм, после усадки - 4 мм;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности без избыточной массы;
• Рабочая температура: от -55 C до +115 C - выдерживает экстремальные условия, включая холодные помещения и перегреваемые зоны;
• Цвет: жёлтый - соответствует требованиям цветовой маркировки;
• Горючесть: нг - не поддерживающая горение;
• Соответствие стандартам: без галогенов, UL - безопасна при возгорании, не выделяет токсичных паров;
• Возможность маркировки: да - можно наносить надписи маркером или этикетками;
• Номинальное сечение: 50 мм2 - рекомендовано для кабелей с этим сечением, хотя фактическая совместимость зависит от диаметра изоляции провода;
• Исполнение: тонкостенная - минимизирует объём, сохраняя функциональность.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 8/4 желтая рулон легко монтируется с помощью фена или теплового пистолета. Нагревать необходимо равномерно, начиная с одного края, чтобы избежать образования воздушных пузырей. Усадка начинается при температуре 90–125 C и завершается за несколько секунд. После усадки трубка плотно обхватывает провод, не требуя дополнительной фиксации.

Перед установкой проверьте, что диаметр изолируемого участка (до усадки) не превышает 8 мм. Для проводов с изоляцией более 8 мм - выбирайте трубку большего размера. Место соединения должно быть чистым и сухим.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в США и странах с аналогичными нормами;
• Не содержит галогенов - снижает риск выделения едких газов при перегреве или пожаре;
• Исполнение “нг” - не поддерживает горение, что важно для помещений с повышенными требованиями к пожаробезопасности;
• Работает в широком температурном диапазоне - безопасна даже при кратковременных перегрузках до +115 C.

Преимущества

• Заменяет изоляционную ленту - не разматывается, не сползает, не теряет форму;
• Обеспечивает герметичную изоляцию - защищает от влаги, пыли, коррозии;
• Легко маркируется - позволяет идентифицировать цепи в сложных системах;
• Высокая эластичность после усадки - адаптируется к неровным поверхностям;
• Стойкость к химикатам - не разрушается под действием масла, бензина, растворителей;
• Компактность - минимальный объём при максимальной защите.

Ограничения применения

• Не подходит для постоянного контакта с открытым пламенем - не является огнеупорной;
• При температурах выше +115 C возможна деформация и потеря механической прочности;
• Не рекомендуется для использования в условиях частых изгибов с радиусом менее 5 мм - может треснуть;
• ПВХ-материал менее устойчив к УФ-излучению, чем полиолефин - не применяйте на открытых площадках без дополнительной защиты;
• Не предназначен для изоляции высоковольтных линий свыше 1 кВ - используйте специализированные материалы.

Примеры использования

• Изолирование скруток в распределительной коробке;
• Маркировка фаз A/B/C в трёхфазных сетях (жёлтый = фаза B);
• Защита соединений в пультах управления станков;
• Фиксация жгутов проводов в автомобилях и спецтехнике;
• Изоляция выводов печатных плат в контроллерах и автоматике.

Практические советы

• Выбирайте трубку с запасом по длине - лучше перебрать, чем недостаточно закрыть место соединения;
• Перед усадкой протяните трубку через весь провод, а не просто наденьте на конец - так проще добиться равномерного покрытия;
• Используйте термофен с регулировкой температуры - слишком высокая температура может прожечь ПВХ;
• Для многожильных кабелей с крупным диаметром - убедитесь, что суммарный диаметр всех жил не превышает 8 мм до усадки;
• Храните в сухом месте, избегая длительного воздействия солнечного света - даже при наличии маркировки “без галогенов”, ПВХ со временем стареет под УФ.
