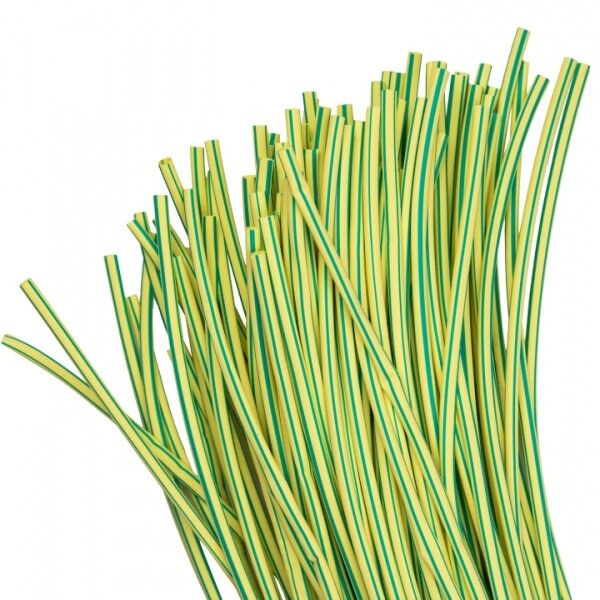

Термоусаживаемая трубка ТУТ нг 8/4 желто-зеленая EKF PROxima | tut-8-yg-1m

Трубка термоусаживаемая ТУТ нг 8/4 желто-зеленая от EKF (артикул tut-8-yg-1m) предназначена для изоляции, цветовой маркировки и механической защиты проводов и кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она плотно облегает поверхность после нагрева, обеспечивая надежную изоляцию без лишнего объема.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 8/4 желто-зеленая используется для:

• изоляции кабельных жил и мест соединений проводов;
• цветовой маркировки заземляющих проводников (соответствует требованиям ГОСТ Р 50462);
• герметизации муфт и заделки концов кабелей;
• бандажирования жгутов проводов для фиксации и защиты от трения;
• защиты от влаги, пыли и механических повреждений на участках с повышенной нагрузкой.

Подходит для работы в распределительных щитах, на производстве, в транспорте и в условиях с переменными температурами.

Технические характеристики

• Диаметр до усадки: 8 мм - позволяет легко одеть на кабели и соединители;
• Диаметр после усадки: 4 мм - плотная посадка на жилы до 50 мм2;
• Коэффициент усадки: 2:1 - равномерное сжатие без складок;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности и изоляции;
• Материал: полиолефин - устойчив к химическим веществам и старению;
• Температура эксплуатации: от -55 C до +115 C - работает в суровых условиях;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Номинальное поперечное сечение: до 50 мм2 - рассчитана на медные жилы этого сечения;
• Цвет: желто-зеленый - стандартизированный цвет для заземления;
• Соответствие стандартам: не содержит галогенов - безопасна при горении; соответствует UL - сертифицирована для использования в США и Европе;
• Возможность нанесения маркировки: да - можно помечать маркером или этикеткой.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 8/4 желто-зеленая монтируется путём термоусадки. Для этого применяют тепловой фен или пистолет с регулируемой температурой (оптимально 90–125 C). Нагревают равномерно, начиная с центра, чтобы избежать воздушных пузырей. Усадка происходит за несколько секунд - трубка плотно обволакивает поверхность, повторяя её форму.

Рекомендуется предварительно проверить внешний диаметр кабеля или соединителя: он должен быть меньше 8 мм до усадки, иначе трубка не наденется. После усадки внутренний диаметр составляет 4 мм - подходит для жил до 50 мм2.

Безопасность и стандарты

• Соответствует требованиям UL - подтверждает соответствие международным нормам безопасности;
• Не содержит галогенов - при возгорании не выделяет токсичных газов, безопасна для помещений с людьми;
• Цвет желто-зеленый соответствует ГОСТ Р 50462 - обязательный цвет для проводников заземления;
• Работает в широком температурном диапазоне - не становится хрупкой на холоде и не деформируется при нагреве.

Преимущества

• Высокий коэффициент усадки 2:1 обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкостенная конструкция сохраняет компактность сборки - важна в ограниченных пространствах;
• Стандартный цвет желто-зеленый исключает ошибки при монтаже заземления;
• Легко наносится и демонтируется - заменяет изоляционную ленту без потери качества;
• Устойчива к вибрациям, перепадам температур и агрессивной среде - долговечна в промышленных условиях.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - не является огнеупорной;
• Не рекомендуется использовать на кабелях с внешним диаметром более 8 мм - не наденется;
• После усадки нельзя изменить форму - необходимо точно выбрать длину перед монтажом;
• Не подходит для силовых соединений под высоким давлением - только для изоляции и защиты.

Примеры использования

• Заземление в распределительном щите - оконцевание жил PE-проводника;
• Защита спайки в кабеле на станке - вместо изоленты, с лучшей герметизацией;
• Фиксация жгута проводов в автомобиле - предотвращает перетирание и шум;
• Герметизация входа кабеля в корпус оборудования - препятствует попаданию влаги;
• Маркировка групп проводов в панелях управления - визуальное отличие цепей.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр объекта - он должен быть ≤8 мм;
• Используйте тепловой фен с контролируемой температурой - слишком высокая температура может прожечь трубку;
• Обрезайте трубку с запасом 5–10 мм - усадка может немного сместить край;
• Для многожильных кабелей используйте трубку сразу после зачистки - так проще добиться плотной посадки;
• На ответственных участках (например, в щитах) комбинируйте с термоусаживаемыми колпачками - усиливается герметичность;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - снижает срок службы.
