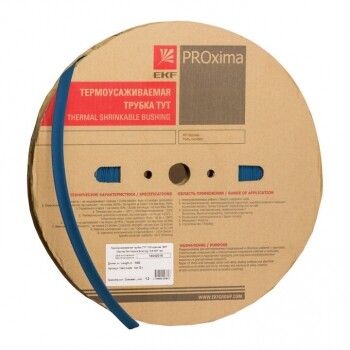

Термоусаживаемая трубка ТУТ нг 25/12,5 синяя рулон PROxima | tut-25-g EKF

Термоусаживаемая трубка ТУТ нг 25/12,5 синяя от EKF (артикул tut-25-g) - это полиолефиновый изоляционный элемент с коэффициентом усадки 2:1, предназначенный для герметизации, изоляции и маркировки проводов и кабельных соединений. Подходит для профессионального и бытового использования благодаря простому монтажу и надёжной защите.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 25/12,5 синяя используется для:

• Электроизоляции соединений между проводами и кабелями;
• Защиты мест спайки, опрессовки или скрутки от влаги, пыли и механических повреждений;
• Цветовой маркировки жил и кабельных жгутов (синий цвет соответствует стандартным обозначениям);
• Бандажирования пучков проводов для упорядочивания и фиксации;
• Декоративной и функциональной защиты поверхностей в условиях повышенной влажности или загрязнённости.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, судостроении и домашних электромонтажных работах.

Технические характеристики

• Диаметр до усадки: 25 мм - позволяет легко одеть на крупные соединения или пучки проводов;
• Диаметр после усадки: 12,5 мм - плотно облегает поверхность, обеспечивая надёжную изоляцию;
• Коэффициент усадки: 2:1 - равномерная усадка без перекосов;
• Материал: полиолефин (PEX) - устойчив к химическим веществам, не выделяет токсичных паров при нагреве;
• Толщина стенки после усадки: 0,9 мм - достаточна для механической прочности без избыточной массы;
• Рабочая температура: от -55 C до +115 C - работает в экстремальных климатических условиях;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Соответствие стандартам: UL, безгалогеновое исполнение - безопасна при возгорании, не образует едких газов;
• Цвет: синий - стандартизированная маркировка для положительного потенциала или цепей постоянного тока;
• Возможность маркировки: да - можно нанести этикетки, метки или печать.

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, диаметр которых после соединения не превышает 12,5 мм. Для монтажа требуется источник тепла - термофен или строительный фен. Нагревать следует равномерно, начиная с одного конца, чтобы избежать образования воздушных пузырей. Усадка начинается при температуре около 90–125 C и завершается за несколько секунд. После усадки трубка плотно обволакивает поверхность, не требуя дополнительной фиксации.

Не используйте открытый пламя - это может вызвать деформацию или воспламенение материала.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в США и странах с аналогичными требованиями;
• Выполнена по технологии без галогенов - при горении не выделяет хлора, брома и других токсичных веществ;
• Материал PEX не поддерживает распространение пламени - снижает риск возгорания в жгутах проводов;
• Работает в широком температурном диапазоне - безопасна даже при длительной эксплуатации в холоде или жаре.

Преимущества

• Плотная усадка - исключает попадание влаги и пыли внутрь соединения;
• Легкий монтаж - заменяет изоляционную ленту, не требует навыков намотки;
• Стойкость к химии и УФ-излучению - долговечен в агрессивных средах;
• Цветовая маркировка - ускоряет диагностику и обслуживание электросистем;
• Гибкость после усадки - сохраняет эластичность, не трескается при изгибе.

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с открытым огнем или сверхвысокими температурами выше 115 C;
• Не рекомендуется для изоляции высоковольтных участков (>1 кВ) без дополнительной защиты;
• Не является конструкцией для передачи нагрузки - не заменяет крепления или зажимы;
• Номинальное поперечное сечение 491 мм2 указано условно - не является допустимым значением для токоведущих частей; реальная пропускная способность зависит от провода внутри;
• Не применяется в системах с давлением выше атмосферного - не герметична в смысле давления, только в смысле изоляции.

Примеры использования

• Изолирование места пайки в автомобильной проводке;
• Маркировка фаз A/B/C в распределительном щите синим цветом;
• Обмотка жгута проводов в станке ЧПУ для предотвращения перетирания;
• Закрытие соединения в уличном освещении - защита от влаги и пыли IP67;
• Изоляция клемм в зарядных устройствах для электроники.

Практические советы

• Выбирайте трубку с запасом по диаметру - 25 мм до усадки позволяют надевать её на пучки до 20 мм в диаметре;
• Перед монтажом проверьте, что место соединения сухое и свободно от острых краёв - они могут порвать тонкостенную трубку;
• Для точной маркировки используйте специальные маркеры, совместимые с полиолефином - обычные чернила могут смазаться;
• При работе в помещении с ограниченным доступом - используйте мини-термофен с регулировкой температуры;
• Хранить в сухом месте при температуре от -20 C до +40 C - не подвергать длительному солнечному свету.
