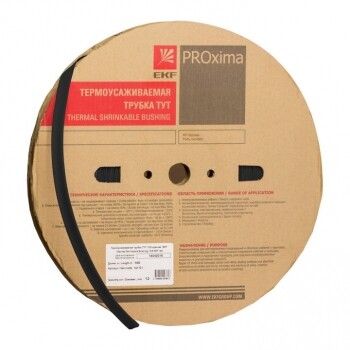

Термоусаживаемая трубка ТУТ нг 80/40 черная рулон PROxima | tut-80-b EKF

Термоусаживаемая трубка ТУТ нг 80/40 черная от EKF (артикул tut-80-b) - это полиолефиновый изоляционный элемент с коэффициентом усадки 2:1, предназначенный для герметизации, изоляции и маркировки кабельных сборок в условиях повышенной влаги, пыли и механических нагрузок.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 80/40 черная используется для:

• Электроизоляции кабелей и жил проводов;
• Защиты мест соединений, оплеток и ответвлений;
• Бандажирования жгутов проводов и кабелей;
• Герметизации от влаги, пыли и химических сред;
• Цветовой маркировки кабельных систем (черный цвет - универсальный, соответствует требованиям к заземлению и нулевому проводу);
• Механической защиты от истирания, перегибов и внешних повреждений.

Подходит для промышленного оборудования, силовых щитов, транспорта, энергообъектов и условий с высокими требованиями к безопасности - особенно там, где важна негорючесть и отсутствие выделения галогенов при нагреве.

Технические характеристики

• Тип материала: Полиолефин (PEX) - устойчив к старению, химически инертен, сохраняет эластичность при низких температурах.
• Диаметр до усадки: 80 мм - позволяет надевать на крупные кабельные пучки или устройства с большим наружным диаметром.
• Диаметр после усадки: 40 мм - обеспечивает плотную фиксацию без просветов.
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций при правильном прогреве.
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности, но не создаёт лишнего объема.
• Рабочая температура: от -55 C до +115 C - работает в экстремальных климатических условиях, включая холодные помещения и нагретые корпуса.
• Исполнение: Тонкостенная - снижает вес и занимает меньше места, удобна для компактных сборок.
• Стандарты: Без галогенов - при возгорании не выделяет токсичных паров; соответствие UL - подтверждает безопасность в США и Европе.
• Возможность маркировки: Да - можно наносить этикетки, штрихкоды, буквы и символы с помощью принтера или маркера.
• Цвет: Черный - классический вариант для силовых цепей, совместим с ГОСТ и IEC.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 80/40 черная легко надевается на кабели и изделия до усадки. Для активации требуется нагрев до 90–125 C. Подходящие инструменты:

• Тепловой фен (промышленный или бытовой) - наиболее распространённый метод;
• Термоусаживающая печь - для массового производства;
• Горелка с регулируемым пламенем - допустима, но требует осторожности для предотвращения перегрева.

Перед установкой проверьте, чтобы поверхность была сухой и свободной от заусенцев. Усадка начинается сразу при достижении нужной температуры - процесс длится 10–30 секунд. Нагревайте равномерно, начиная с одного конца, двигаясь к другому, чтобы избежать пузырей и складок.

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирована для использования в электротехнических системах США и странах, признающих этот стандарт.
• Не содержит галогенов - при горении не образует едких и токсичных веществ, что важно для закрытых помещений, метро, тоннелей, судов и объектов с людьми.
• Негорючая (ng): самозатухающая - не поддерживает горение после удаления источника огня.

Преимущества

• Высокая степень усадки (2:1) - идеально облегает сложные формы, даже с разными диаметрами внутри жгута.
• Устойчивость к широкому диапазону температур - надёжна в суровых условиях.
• Легко монтируется - не требует клея, скотча или специального инструмента кроме фена.
• Заменяет изоляционную ленту - долговечнее, не разваливается, не отслаивается.
• Позволяет маркировать - удобно для обслуживания и диагностики.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами выше 115 C - возможна деформация.
• Не рекомендуется для использования в условиях частого механического трения о металлические края - лучше комбинировать с кожухами или защитными муфтами.
• При усадке на кабели с острыми углами или шероховатостями возможны микротрещины - перед установкой зачищайте и округляйте края.
• Номинальное поперечное сечение 5026 мм2 указано справочно - реальная пропускная способность зависит от типа кабеля, а не от диаметра трубки.

Примеры использования

• Изоляция соединений в распределительных щитах ЭКФ PROxima;
• Обмотка жгутов проводов в автопроме - двигатели, АКБ, системы управления;
• Герметизация входов кабелей в корпуса автоматики и преобразователей частоты;
• Маркировка групп кабелей в серверных и телекоммуникационных шкафах;
• Защита кабелей на железнодорожных путях и в метрополитенах - благодаря негорючему исполнению.

Практические советы

• Выбирайте трубку с запасом по диаметру - 80 мм до усадки позволяет работать с кабелями до 70 мм в диаметре, но не более.
• При работе с большими диаметрами используйте фен с мощностью не менее 1000 Вт - слабый прибор не обеспечит равномерный прогрев.
• Не растягивайте трубку перед усадкой - это нарушит коэффициент усадки и приведёт к неравномерному покрытию.
• Для многократного использования в одном месте - выбирайте трубку с запасом длины (+10–15%), чтобы избежать натяжения.
• Храните в сухом месте, избегайте прямого UV-излучения - хотя PEX устойчив, длительное воздействие солнца снижает срок службы.
