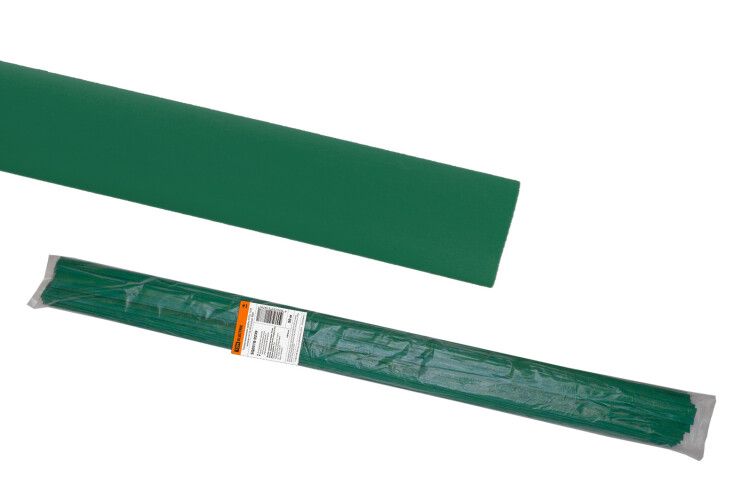

Термоусаживаемая трубка ТУТнг 16/8 зеленая по 1м (50 м/упак) | SQ0518-0239 TDM

Термоусаживаемая трубка ТУТнг 16/8 зеленая по 1 м (50 м/упаковка) от TDM ELECTRIC предназначена для изоляции, защиты и маркировки проводов и соединений. Благодаря коэффициенту усадки 2:1 и широкому температурному диапазону, она надежно фиксируется на кабелях различного диаметра и сохраняет свойства даже в экстремальных условиях.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 16/8 зеленая по 1 м (50 м/упаковка) используется для:

• Электроизоляции соединений, ответвлений и мест перегиба кабелей;
• Защиты от влаги, пыли и механических повреждений;
• Цветовой маркировки цепей, фаз, полярности или функциональных групп;
• Декоративного оформления проводки в оборудовании.

Подходит для работы в промышленном оборудовании, автоматизации, транспорте, энергетике и бытовой электронике.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до нагрева: 16 мм
• Диаметр после усадки: 8 мм
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве
• Материал: полиолефин (PEX) - прочный, эластичный, устойчивый к старению
• Толщина стенки после усадки: 1 мм
• Рабочая температура: от –55 C до +105 C
• Номинальное поперечное сечение: 201 мм2 - соответствует максимальному сечению кабеля, который можно изолировать после усадки
• Галогены: отсутствуют - безопасна при возгорании, не выделяет токсичных газов
• Цвет: зеленый
• Маркировка: поверхность совместима с печатными этикетками и маркерами
• Исполнение: тонкостенная - оптимальна для компактных сборок

Совместимость и монтаж

Трубка ТУТнг 16/8 зеленая по 1 м (50 м/упаковка) легко надевается на кабели перед соединением. После равномерного прогрева тепловым феном (не пламенем!) она плотно облегает поверхность, образуя герметичную изоляцию.

• Подходит для кабелей с внешним диаметром до 8 мм до усадки; после усадки обеспечивает плотное прилегание к жилам сечением до 201 мм2.
• Посадочный диаметр 16 мм позволяет использовать её на многожильных кабелях, шлангах и разъемах.
• Не требует клея, хомутов или дополнительных креплений.
• При монтаже важно равномерно прогревать всю длину - иначе возможны неравномерная усадка или пузыри.

Безопасность и стандарты

Термоусаживаемая трубка ТУТнг 16/8 зеленая по 1 м (50 м/упаковка) изготовлена из галоген-free полиолефина, что соответствует требованиям безопасности при работе в закрытых помещениях и системах с высокими нормами пожарной опасности. Материал не поддерживает горение и не выделяет едких паров при воздействии открытого огня.

Преимущества

• Высокая степень усадки (2:1) - позволяет работать с кабелями разного диаметра одной трубкой.
• Широкий температурный диапазон - работает в холодных и жарких средах, включая уличное оборудование.
• Водонепроницаемость - защищает от конденсата, брызг и временного погружения.
• Стойкость к УФ-излучению и химическим веществам - долговечна в агрессивных условиях.
• Легко маркируется - подходит для нанесения буквенных и графических обозначений.

Ограничения применения

• Не применяется для постоянного контакта с открытым пламенем или поверхностями выше +105 C.
• Не рекомендовано использование в условиях длительного давления (например, внутри напорных трубопроводов).
• При слишком быстром нагреве возможна деформация - требуется контроль температуры фена.
• Сечение 201 мм2 - предел для одного кабеля; не подходит для крупных силовых шин или многожильных пучков большего объема.

Примеры использования

• Изолирование клемм на частотных преобразователях в станках ЧПУ.
• Маркировка фаз L1/L2/L3/N в распределительных щитах зеленым цветом.
• Защита соединений в системах освещения на улице или в сырых помещениях.
• Обработка точек спайки в автомобильной электронике.
• Цветовое разделение сигналов управления в робототехнике.

Практические советы

• Перед использованием проверьте внутренний диаметр кабеля - он должен быть меньше 16 мм, чтобы трубка свободно надевалась.
• Используйте термофен с регулировкой температуры - идеальная температура усадки: 120–140 C.
• Для длинных участков начинайте прогрев с середины, двигаясь к краям - так минимизируются воздушные пузыри.
• Храните в сухом месте, избегайте прямого солнца - хотя материал устойчив к УФ, длительное воздействие снижает срок службы.
• Упаковка 50 метров - экономично для массового монтажа; удобно резать на нужные отрезки по 1 м.
