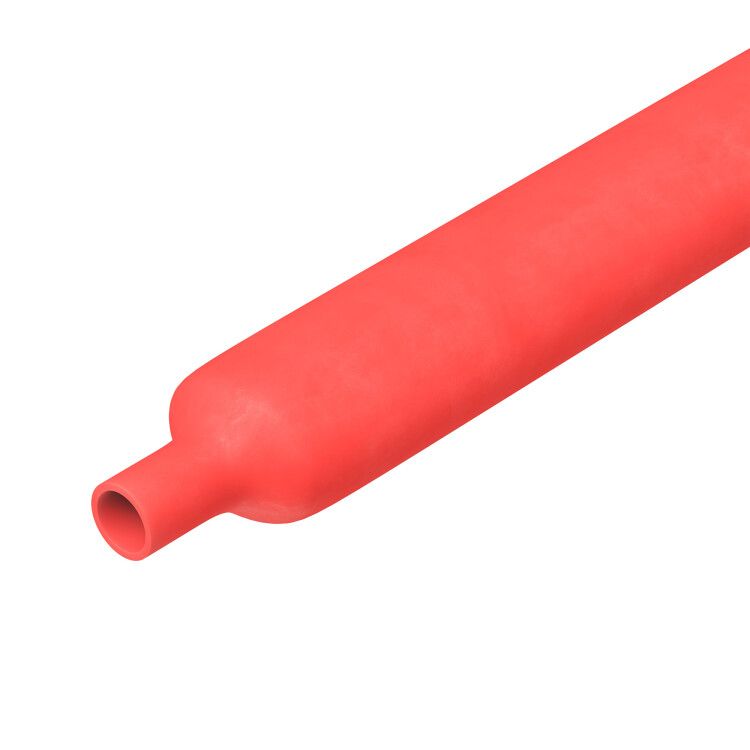

Термоусаживаемая трубка Quadro 12.7/6.4 мм, 2:1, красный DKC (ДКС) TN2RL201127R

Термоусаживаемая трубка 12,7/6,4 мм красная от DKC (ДКС), артикул tn2rl201127r, предназначена для изоляции и защиты проводов, а также для маркировки соединений. Изготовлена из полиолефина с коэффициентом усадки 2:1, обеспечивает надёжную герметизацию и механическую защиту даже в условиях повышенной вибрации и перепадов температур.

Назначение и область применения

Термоусаживаемая трубка 12,7/6,4 мм красная используется для:

• Электрической изоляции оголённых участков проводов и кабелей;
• Защиты мест соединений от влаги, пыли и коррозии;
• Механической защиты от трения, перегибов и внешних воздействий;
• Цветовой маркировки цепей, фаз, полярности или функциональных групп;
• Уплотнения и герметизации в зонах прохода кабеля через корпуса.

Подходит для применений в электромонтаже, автомобильной и железнодорожной промышленности, авиастроении, судостроении, электронике, медицинском оборудовании и системах управления.

Технические характеристики

• Диаметр до усадки: 12,7 мм - позволяет легко одеть на соединения и разъёмы;
• Диаметр после усадки: 6,4 мм - плотно облегает провод, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Материал: полиолефин (PEX) - термостойкий, эластичный, безгалогенный;
• Толщина стенки после усадки: 0,6 мм - оптимальная для тонкостенных решений;
• Рабочая температура: от -55 C до +125 C - работает в экстремальных условиях;
• Цвет: красный - удобен для визуальной идентификации;
• Исполнение: тонкостенная - сохраняет компактность без потери прочности;
• Стандарты: соответствует UL - сертифицирована для использования в США и других странах с требованиями UL;
• Горючесть: класс HB по UL 94 - медленно распространяет пламя, не поддерживает горение.

Совместимость и монтаж

Термоусаживаемая трубка 12,7/6,4 мм красная совместима с большинством проводов и кабелей, имеющих наружный диаметр до 12,7 мм перед усадкой. Для монтажа:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы она не мешала работе;
• Запаяйте или заизолируйте соединение;
• Передвиньте трубку на место соединения;
• Равномерно прогрейте поверхность феном (температура 120–150 C) - начните с одного конца, двигайтесь к другому;
• Не используйте открытый огонь - возможен перегрев и повреждение материала.

После усадки трубка плотно обхватывает провод, образуя единый изолированный элемент. Учитывайте, что внутренний диаметр после усадки - 6,4 мм; не применяйте на жилах сечением более 4 мм2, если они имеют твёрдую оболочку.

Безопасность и стандарты

Трубка соответствует стандарту UL, имеет класс горючести HB по UL 94, что гарантирует безопасное использование в закрытых устройствах. Материал безгалогенный (HF) - при возгорании не выделяет токсичных газов, таких как хлор или бром, что особенно важно в замкнутых пространствах: салонах автобусов, кабинах самолётов, медицинских приборах.

Преимущества

• Высокая гибкость - не растрескивается при изгибе и вибрациях;
• Устойчивость к широкому диапазону температур - от Arctic до под капотом автомобиля;
• Отсутствие выделений при нагреве - безопасна для чувствительного оборудования;
• Легко монтируется - требует только теплового воздействия, без клея или инструментов;
• Яркая цветовая маркировка - снижает риск ошибок при обслуживании и ремонте.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или поверхностями выше 125 C;
• Не рекомендован для использования в средах с агрессивными растворителями (например, бензин, ацетон) - материал может набухнуть;
• Тонкостенная конструкция менее устойчива к острым краям металлических деталей - требуется предварительная защита или фаска;
• Не является водонепроницаемой конструкцией в условиях длительного погружения - для этого нужны специальные герметичные термотрубки с клеевым слоем.

Примеры использования

• Изоляция спайки двух проводов в бортовой сети автомобиля;
• Маркировка фаз L1/L2/L3 в распределительном щите железной дороги;
• Защита кабельных соединений в медицинской аппаратуре, где важна чистота воздуха;
• Обработка входа кабеля в корпус сервера или контроллера;
• Изолирование выводов печатной платы в авиационной электронике.

Практические советы

• Выбирайте длину трубки с запасом - минимум на 10–15 мм больше, чем зона соединения, чтобы обеспечить полное покрытие;
• При использовании на многожильных проводах - проверьте, чтобы диаметр сборки не превышал 12,7 мм до усадки;
• Храните в сухом месте, избегайте прямого UV-излучения - долговечность сохранится;
• Для массового монтажа - используйте термофен с регулировкой температуры и насадкой для равномерного нагрева;
• Артикул tn2rl201127r поставляется в виде рулона - отмеряйте нужную длину, затем разрезайте ножницами - край не рассыпается.
