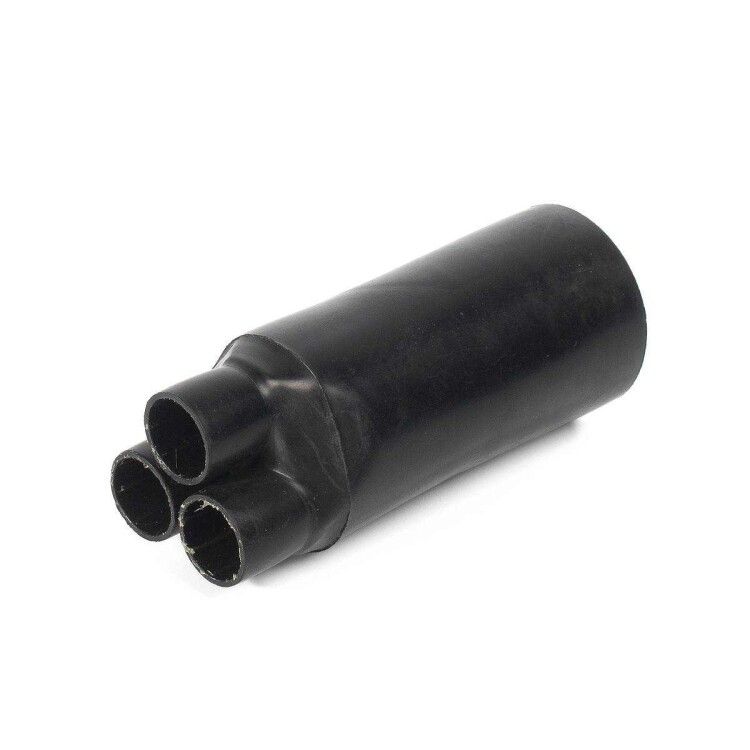

Перчатка термоусаживаемая 3ТПИ нг-4/25 мини 4-25 мм² КВТ 81504

Перчатка термоусаживаемая 3ТПИ нг-4/25 мини от КВТ - компактное решение для герметизации и изоляции корней разделки трёхжильных кабелей с пластмассовой изоляцией. Применяется там, где важна надёжная защита от влаги, механических повреждений и воздействия окружающей среды.

Назначение и область применения

Перчатка термоусаживаемая 3ТПИ нг-4/25 минi предназначена для защиты места соединения или ответвления трёхжильного кабеля после его разделки. Обеспечивает герметичную изоляцию корня кабеля, предотвращает проникновение влаги, пыли и других внешних факторов. Подходит для использования внутри помещений и на открытом воздухе - особенно эффективна в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Тип: термоусаживаемая перчатка
• Номинальное поперечное сечение кабеля: 4–25 мм2
• Диаметр до усадки: 32 мм
• Диаметр после усадки: 9 мм
• Внутренний диаметр пальцев после усадки: 3 мм
• Общая длина после усадки: 85 мм
• Рабочий диапазон температур: –55 … +110 C
• Рабочее напряжение: до 1 кВ
• Цвет: чёрный
• Материал: полиолефин, самозагасающий (не поддерживает горение)
• Конструкция: три пальца для жил кабеля + основной корпус

Совместимость и монтаж

Перчатка термоусаживаемая 3ТПИ нг-4/25 мини совместима с кабелями и проводами с пластмассовой изоляцией, имеющими суммарное сечение жил от 4 до 25 мм2. Для установки требуется равномерный нагрев феном до температуры, достаточной для усадки материала (обычно 120–150 C). Перед монтажом необходимо зачистить и подготовить конец кабеля, обеспечив плотное прилегание жил друг к другу. После нагрева материал сужается, а термоплавкий клей внутри заполняет все зазоры, образуя герметичный шов.

Безопасность и стандарты

Перчатка термоусаживаемая 3ТПИ нг-4/25 мини соответствует требованиям безопасности для работы на напряжении до 1 кВ. Материал не поддерживает горение (обозначение “нг”), что снижает риск распространения пламени. Устойчивость к УФ-излучению позволяет использовать её вне помещений без дополнительной защиты.

Преимущества

• Герметизация достигается благодаря внутреннему слою термоплавкого клея - он автоматически заполняет микрозазоры между жилами и изоляцией кабеля.
• Эластичность клея сохраняется даже при температурах ниже –40 C, исключая растрескивание в холодном климате.
• Высокая степень усадки (до 3,5×) позволяет легко применять перчатку на кабелях с различными диаметрами в рамках указанного диапазона.
• Чёрный цвет маскирует загрязнения и выгорание, сохраняя эстетический вид долгое время.
• Компактные габариты после усадки позволяют использовать перчатку в ограниченных пространствах - например, в распределительных коробках или трубах.

Ограничения применения

• Не предназначен для использования на кабелях с металлической броней или экраном - требуются специальные решения для экранирования.
• Не рекомендуется применять на кабелях с сечением менее 4 мм2 или более 25 мм2 - возможна недостаточная усадка или механическая нагрузка на материал.
• Не заменяет полноценную изоляционную муфту при высоких механических нагрузках или постоянном контакте с острыми кромками.
• Требует точного контроля температуры при монтаже - перегрев может повредить материал, недостаточный нагрев - привести к неполной усадке и потере герметичности.

Примеры использования

• Завершение разделки трёхжильного силового кабеля ВВГнг на входе в щиток.
• Защита ответвлений в системах освещения или управления на открытых площадках.
• Установка на кабели в подземных канализационных коллекторах, где есть риск затопления.
• Изоляция мест соединений в промышленных станках, конвейерах и оборудовании с частыми циклами включения/выключения.

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля до разделки не превышал 32 мм - иначе перчатка не сможет полностью охватить его до усадки.
• Используйте термофен с регулировкой температуры и равномерным движением по всей поверхности - начинайте с середины, двигаясь к концам.
• Убедитесь, что жилы кабеля плотно прижаты друг к другу перед надеванием перчатки - это гарантирует лучшую герметизацию клеем.
• После усадки проверьте целостность покрытия: если заметны вздутия или неплотные участки - повторите прогрев.
• Артикул 81504 от КВТ - оптимальный выбор для бытовых и промышленных задач, где нужна надёжная, но компактная изоляция.
