термоусаживаемый уплотнитель кабельных проходов УКПт-120/28 - 81104 КВТ

Уплотнитель кабельных проходов термоусаживаемый УКПт-120/28 (упаковка 5 штук) от бренда КВТ предназначен для герметизации кабельных вводов в трубах из асбоцемента, полиэтилена или стали. Комплект включает всё необходимое для надёжного уплотнения при одиночной или групповой прокладке кабелей — от усадочной манжеты до герметика и ленты.

Назначение и область применения

УКПт-120/28 используется для герметизации кабельных проходов через трубы, установленные:

• в стенах зданий;
• в подземных переходах;
• под дорожными покрытиями;
• на объектах с высокими требованиями к защите от влаги и пыли.

Подходит для прокладки одного или нескольких кабелей внутри одной трубы. Особенно эффективен там, где требуется долговечная герметизация на открытом воздухе или в условиях перепадов температур.

Технические характеристики

• Диаметр до усадки: 120 мм — позволяет установить на трубы большего диаметра, чем сам проход.
• Диаметр после усадки: 28 мм — плотно облегает кабели и фиксирует их в трубе.
• Расширение усадки: 3,5–4:1 — обеспечивает широкий диапазон совместимости с различными внешними диаметрами труб.
• Исполнение: термоусаживаемая манжета с термоплавким клеем на внутренней поверхности.
• Герметик в комплекте: мастичный состав для дополнительной герметизации и заполнения щелей.
• Цвет: чёрный — устойчив к выгоранию и маскирует загрязнения.
• Устойчивость к УФ: да — не трескается и не теряет эластичность под прямыми солнечными лучами.
• Состав: безгалогенный — безопасен при горении, соответствует экологическим нормам.
• Комплектация: одна манжета, один комплект герметика, одна киперная лента — всего 5 комплектов в упаковке.

Совместимость и монтаж

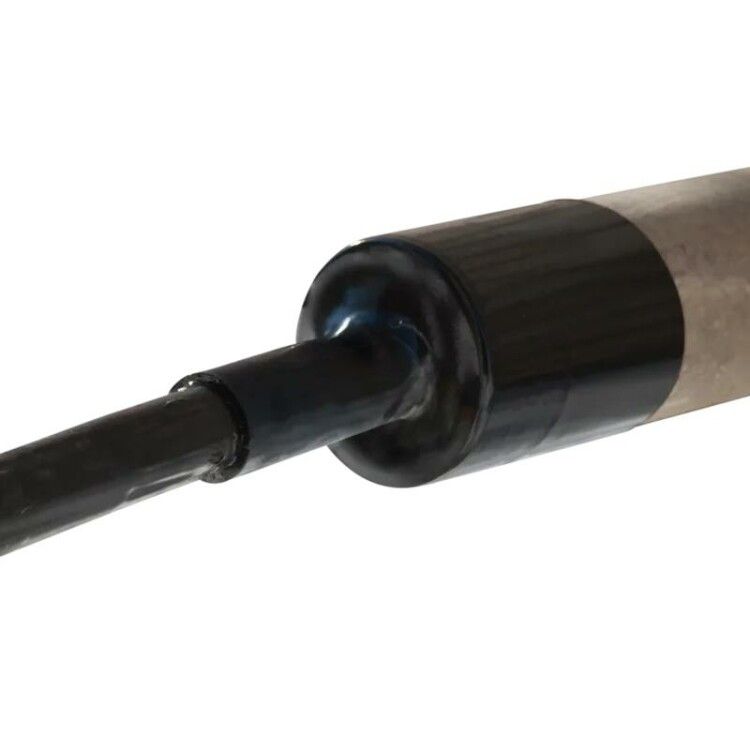

Манжета УКПт-120/28 устанавливается на трубу перед прокладкой кабелей. После размещения кабелей манжета нагревается равномерно (например, газовой горелкой) — она сужается до 28 мм, а клей расплавляется и заполняет все микронеровности между кабелями и стенкой трубы.

Киперная лента служит для механической защиты места усадки, а герметик применяется дополнительно — например, если есть зазоры между кабелями или если труба имеет неровную поверхность.

Важно: Диаметр трубы должен быть меньше 120 мм, чтобы манжета могла полностью её обхватить. Для кабелей с суммарным диаметром более 28 мм потребуется предварительная фиксация или использование дополнительных уплотнителей.

Безопасность и стандарты

УКПт-120/28 изготовлен без галогенов, что снижает риск образования токсичных газов при возгорании. Соответствует требованиям безопасности для прокладки в жилых и общественных зонах. Устойчивость к УФ-излучению подтверждена испытаниями на старение.

Преимущества

• Высокий коэффициент усадки (до 4:1) — универсальность для различных типов труб.
• Автоматическая герметизация благодаря клеевому слою — не требует ручного нанесения герметика на всю поверхность.
• Стойкость к погоде — можно использовать вне помещений без дополнительной защиты.
• Комплексная система: манжета + герметик + лента = готовое решение без необходимости докупать компоненты.
• Чёрный цвет — не выгорает, не требует окраски.

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду — только для герметизации проходов, а не для подводных кабельных трасс.
• Требует доступа для нагрева — нельзя монтировать в уже забетонированных или закрытых каналах без возможности доступа к месту усадки.
• Не рекомендуется для кабелей с очень крупным диаметром — суммарный диаметр всех кабелей в проходе не должен превышать 28 мм после усадки.
• Не заменяет механическую фиксацию — при больших нагрузках на кабели (например, в траншейных участках) нужна дополнительная опора.

Примеры использования

• Проход кабелей от распределительного щита в подвал через стальную трубу диаметром 100 мм.
• Ввод силового кабеля в кабельную камеру под дорогой, где труба выполнена из полимера.
• Групповая прокладка 5 кабелей в одной асбоцементной трубе — УКПт-120/28 обеспечит герметичность даже при разном диаметре проводов.
• Кабельный ввод в здание на открытой площадке — устойчивость к УФ делает его идеальным решением для наружной установки.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы не больше 120 мм — иначе манжета не сможет плотно обхватить её.
• Нагревайте манжету равномерно, начиная с центра и двигаясь к краям — это предотвращает образование воздушных пузырей.
• Используйте киперную ленту после усадки — она защищает клеевой слой от повреждений при последующих работах.
• Если кабели имеют значительные отличия в диаметре, заполните свободные пространства герметиком до установки манжеты — это повысит качество уплотнения.
• Храните комплекты в сухом месте при температуре от –10°C до +30°C — перегрев или переохлаждение может изменить свойства клея.
