Уплотнитель кабельных проходов УКПт-140/42 | zeta22110 ЗЭТАРУС

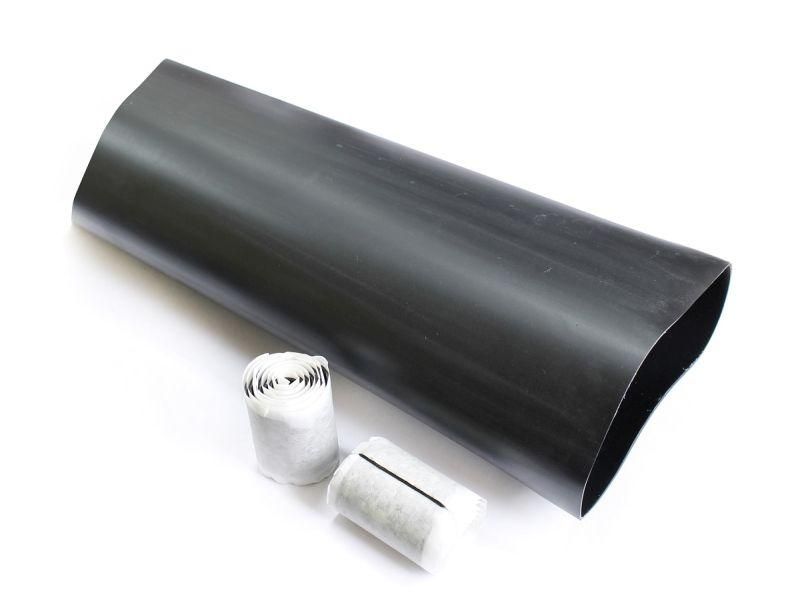

Уплотнитель кабельных проходов УКПт-140/42 от бренда ЗЭТАРУС предназначен для герметичной изоляции кабелей при проходе через трубы различных типов. Этот термоусаживаемый элемент обеспечивает механическую фиксацию и защиту от внешних воздействий, особенно там, где важна надёжная изоляция без использования дополнительных корпусов.

Назначение и область применения

Уплотнитель кабельных проходов УКПт-140/42 используется для герметизации кабельного прохода через трубы: асбестоцементные, пластиковые, стальные трубы водопровода и газоснабжения. Применяется в системах связи, энергетики, автоматизации и на объектах ЖКХ, где требуется защита кабеля от влаги, пыли и механических повреждений в местах выхода из труб.

Технические характеристики

• Диаметр до усадки: 140 мм - позволяет легко одеть на крупные трубы и пучки кабелей;
• Диаметр после усадки: 42 мм - плотно облегает кабельную жилу после нагрева;
• Коэффициент усадки: 3:1 - материал сужается втрое при нагреве, обеспечивая равномерное прилегание;
• Материал: полиолефин (PEX) - устойчив к старению, химическим веществам и перепадам температур;
• Клеевой слой: да - внутренний слой клея активируется при нагреве, создаёт герметичный шов;
• Толщина стенки после усадки: 3,4 мм - достаточна для механической прочности без излишней массы;
• Рабочая температура: от –50 C до +50 C - подходит для холодных регионов и открытых установок;
• Степень защиты IP00: не обеспечивает защиту от воды и пыли сама по себе - требует совмещения с трубой для достижения реальной герметичности;
• Цвет: чёрный - маскирует загрязнения, устойчив к УФ-излучению;
• Возможность маркировки: да - поверхность позволяет нанести этикетки или надписи;
• Поперечное сечение кабеля: 140 мм2 - оптимально для кабелей среднего и большого сечения;
• Исполнение: среднестенная - баланс между прочностью и гибкостью при монтаже.

Совместимость и монтаж

Уплотнитель УКПт-140/42 совместим с трубами диаметром до 140 мм. Перед монтажом необходимо:

• Очистить поверхность трубы и кабеля от грязи, влаги и острых кромок;
• Надеть уплотнитель на кабель до входа в трубу - он должен находиться на свободном участке;
• Просунуть кабель с уплотнителем в трубу так, чтобы уплотнитель располагался точно на границе прохода;
• Равномерно прогреть поверхность термоусаживаемой трубки газовой горелкой или тепловым пушкой - начинать с центра, двигаясь к краям;
• Не допускать перегрева - клеевой слой должен расплавиться, но не вытекать;
• После усадки проверить целостность герметика - он должен заполнить зазор между кабелем и трубой.

В комплекте с уплотнителем идёт специальный герметик - им следует дополнительно заполнить щели внутри трубы, если требуется повышенная герметизация.

Безопасность и стандарты

Уплотнитель УКПт-140/42 соответствует требованиям к термоусаживаемым изделиям для кабельных проходов. Несмотря на класс защиты IP00, его применение в сочетании с трубой обеспечивает необходимую изоляцию в соответствии с ГОСТ Р 50571 и нормами ПУЭ для внутренних и наружных сетей. Материал не содержит галогенов, безопасен при эксплуатации и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая степень адгезии благодаря клеевому слою - исключает проскальзывание и образование зазоров;
• Широкий диапазон усадки (3:1) - один размер подходит для множества комбинаций кабелей и труб;
• Устойчивость к экстремальным температурам - работает в условиях сурового климата;
• Лёгкий монтаж - не требует сварки, болтов или дополнительных креплений;
• Долговечность материала PEX - срок службы более 25 лет при правильной установке.

Ограничения применения

• Не применяется как самостоятельное устройство защиты - всегда нужна труба или канал для создания герметичной среды;
• Не рекомендован для постоянного погружения в воду - даже с клеем не обеспечивает IP68;
• Не подходит для кабелей с диаметром менее 42 мм после усадки - возможен недостаточный контакт;
• Требует источника тепла для монтажа - нельзя использовать в условиях, где невозможно применение горелки или тепловой пушки;
• Не предназначена для высоких давлений - не заменяет герметичные проходки для напорных систем.

Примеры использования

• Герметизация силового кабеля 140 мм2 при проходе через асбестоцементную трубу в подвале здания;
• Защита кабелей связи от влаги при выводе из стальной трубы на улицу;
• Установка в канализационных колодцах для предотвращения попадания грунтовых вод в кабельную трассу;
• Монтаж в промышленных цехах с частыми перепадами температур - например, на конвейерах или насосных станциях.

Практические советы

• Перед монтажом проверьте, что диаметр трубы не превышает 140 мм - иначе уплотнитель не сможет её полностью обхватить;
• Если кабель имеет неровную поверхность, используйте дополнительный герметик из комплекта - он заполнит микрозазоры;
• Не используйте пламя напрямую на клеевом слое - направляйте тепло на поверхность уплотнителя, а не на точку контакта;
• После монтажа протестируйте герметичность - можно продуть воздух под небольшим давлением и проверить на утечку мыльным раствором;
• Храните уплотнители в сухом месте, избегая прямого солнечного света - хотя цвет черный, длительное УФ-облучение снижает эластичность.
