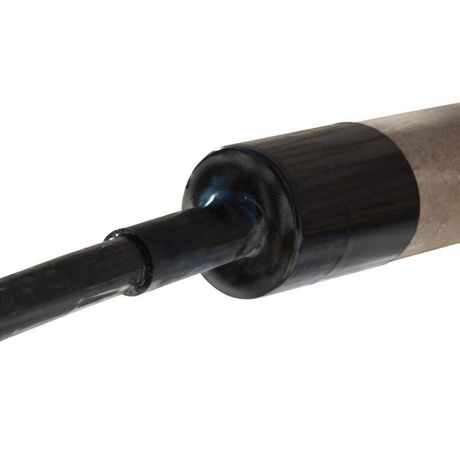

термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-140/36 - 87835 КВТ

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-140/36 КВТ предназначен для герметизации кабельных вводов в трубах из асбоцемента, полиэтилена или стали. Этот продукт из серии КВТ обеспечивает надёжную защиту от влаги и пыли при одиночной прокладке кабелей, особенно в условиях открытого воздуха или под дорогами. Упаковка содержит 5 единиц.

Назначение и область применения

УКПтО-140/36 КВТ используется для герметизации кабельных проходов через трубы, установленные:

• в стенах зданий;
• при подземных переходах;
• под дорожными покрытиями;
• на объектах с высокими требованиями к защите от внешней среды.

Подходит для одиночной прокладки одного кабеля или группы проводов в одной оболочке. Не применяется для многократного ввода нескольких отдельных кабелей.

Технические характеристики

• Диаметр до усадки: 140 мм - позволяет легко надеть на трубу большего диаметра;
• Диаметр после усадки: 36 мм - плотно облегает кабель или жилу внутри трубы;
• Рабочий диаметр кабеля: 43–126 мм - соответствует стандартным силовым и контрольным кабелям;
• Коэффициент усадки: 3,5:1 – 4:1 - один из самых высоких показателей среди аналогов;
• Толщина стенки после усадки: 4 мм - обеспечивает механическую прочность и долговечность;
• Цвет: черный - маскирует загрязнения и повышает устойчивость к УФ-излучению;
• Устойчивость к УФ: да - сохраняет целостность при длительном воздействии солнца;
• Клеевой слой: термоплавкий, нанесён с обоих концов - создаёт герметичный контур даже на неровных поверхностях.

Совместимость и монтаж

УКПтО-140/36 КВТ совместим с трубами из асбоцемента, ПЭ, ПВХ и стали, имеющими внутренний диаметр до 140 мм. Монтаж выполняется следующим образом:

1. Очистить и просушить поверхность трубы и кабеля;
2. Надеть манжету на трубу так, чтобы она перекрывала место входа кабеля;
3. Запустить кабель через центральное отверстие манжеты;
4. Равномерно нагреть поверхность феном до полной усадки - клей начнёт плавиться и заполнять щели;
5. Не допускать перегрева - температура должна быть достаточной для активации клея, но не выше 150 C.

Перед установкой проверьте, что диаметр кабеля попадает в диапазон 43–126 мм - меньший кабель не обеспечит плотного контакта, больший - не войдёт в усадку.

Безопасность и стандарты

УКПтО-140/36 КВТ соответствует требованиям к герметизации кабельных вводов в соответствии с ГОСТ Р 50571 и нормами ПУЭ. Продукт не выделяет токсичных веществ при нагреве и безопасен для использования в закрытых помещениях и подземных трассах.

Преимущества

• Высокий коэффициент усадки позволяет использовать одну модель для широкого спектра диаметров труб и кабелей;
• Двухсторонний клеевой слой гарантирует герметичность даже при наличии деформаций или неровностей поверхности;
• Устойчивость к УФ-излучению делает её пригодной для наружной установки без дополнительной защиты;
• Чёрный цвет снижает риск старения материала под солнцем;
• Упаковка по 5 штук оптимальна для типового проекта с несколькими точками ввода.

Ограничения применения

• Не предназначена для многократного ввода нескольких отдельных кабелей - только для одиночной прокладки;
• Не рекомендовано применять при температуре окружающей среды ниже −40 C - материал становится хрупким;
• Не подходит для труб с внутренним диаметром более 140 мм - не будет плотного прилегания;
• Не следует использовать на кабелях с диаметром менее 43 мм - клей не сможет равномерно заполнить зазоры.

Примеры использования

• Герметизация ввода кабеля 95 мм2 в асбоцементную трубу диаметром 120 мм при прокладке под автодорогой;
• Защита кабельного ввода в бетонную стену здания через пластиковую гильзу диаметром 130 мм;
• Обеспечение герметичности ввода в кабельную канализацию на промышленной площадке с открытым расположением.

Практические советы

• Перед монтажом всегда проверяйте соответствие диаметра кабеля и трубы - это главный фактор успеха;
• Используйте термофен с регулировкой температуры - равномерный прогрев предотвращает прожиги и неполную усадку;
• Если труба имеет острые края - предварительно обработайте их напильником или изолируйте края лентой, чтобы не повредить манжету;
• Храните в сухом месте при температуре +5…+30 C - переохлаждение снижает эластичность;
• При работе в холодную погоду согрейте манжету руками перед установкой - это ускорит процесс усадки.
