Токовые клещи M266F MASTECH | 13-1304 SDS MEET

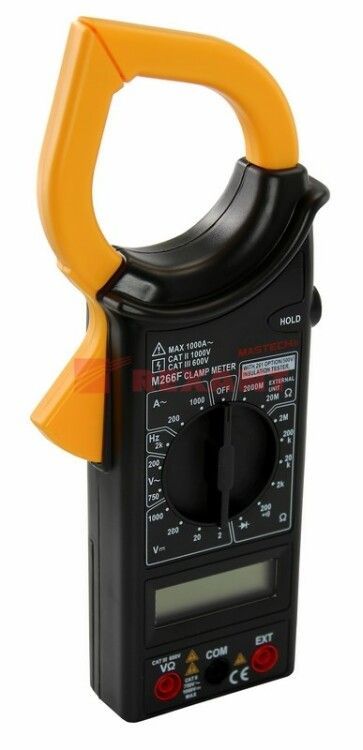

Токовые клещи M266F - это портативный измерительный прибор, позволяющий замерять ток, напряжение и другие параметры без разрыва электрической цепи. Благодаря сочетанию функций и надёжной конструкции, M266F от REXANT удобен как для бытовых задач, так и для профессионального обслуживания оборудования.

Назначение и область применения

Токовые клещи M266F предназначены для безопасного измерения тока в уже работающих цепях - без отключения питания или разрезания проводов. Подходят для диагностики и обслуживания электрооборудования в промышленности, на объектах ЖКХ, в мастерских и на стройплощадках. Применяются для проверки нагрузки на двигатели, автоматические выключатели, распределительные щиты, кондиционеры, насосы и другие устройства с переменным или постоянным током.

Технические характеристики

• Измерение переменного тока: до 1000 А (диапазон 200–1000 А, точность +-3% +10 цифр)
• Измерение постоянного тока: не предусмотрено (0 А)
• Переменное напряжение: до 750 В (диапазоны 200 В и 750 В, точность +-1.2% +5)
• Постоянное напряжение: до 1000 В (диапазоны 2–1000 В, точность до +-0.8% +3)
• Сопротивление: до 2 МОм (диапазоны 200 Ом – 2 МОм, точность +-1% +8)
• Частота: до 2000 Гц (точность +-2.0% +5)
• Прозвонка цепи: да, с сигналом при замыкании
• Удержание показаний (Data Hold): фиксирует последнее значение на дисплее
• Максимальное значение (Max Hold): запоминает пиковую нагрузку
• Индикация: трёхразрядный ЖК-экран
• Питание: 9 В (батарея типа “Кронa”)
• Размер отверстия клещей: 50 мм
• Размеры прибора: 235 × 96.6 × 46 мм
• Выбор диапазона: ручной

Совместимость и монтаж

Токовые клещи M266F совместимы с любыми одиночными проводами, шинами или кабелями, проходящими через зажим шириной 50 мм. Для измерения тока достаточно зафиксировать клещи вокруг одного провода - не требуется отключение питания. Убедитесь, что провод не имеет внешней металлической оболочки или экранирования, которые могут исказить показания. Не используйте клещи для одновременного охвата нескольких проводов - это приведёт к некорректным значениям.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для работы с напряжением до 1000 В. Конструкция обеспечивает изоляцию корпуса и контактов, подходящих для класса CAT III 1000 В. Калибровка выполнена под контролем REXANT INTERNATIONAL. Не применяйте устройство во взрывоопасных средах, при повышенной влажности или температуре ниже 0 C и выше 40 C.

Преимущества

• Не требует разрыва цепи - безопасно и быстро измеряет ток под нагрузкой
• Многофункциональность: один прибор заменяет мультиметр, токоизмерительные клещи и пробник
• Удобный эргономичный дизайн - работает одной рукой
• Усиленный переключатель предотвращает случайную смену режима
• Функции Data Hold и Max Hold повышают точность в сложных условиях доступа
• Стандартный тип батареи 9 В - легко заменяется

Ограничения применения

• Не измеряет постоянный ток - только переменный (AC)
• Точность снижается при измерении токов ниже 200 А - рекомендовано использовать другой прибор для малых токов
• Запрещено измерять ток в многожильных кабелях с несколькими проводами внутри зажима
• Не предназначен для работы в условиях сильных электромагнитных помех или рядом с источниками сварки
• Не имеет IP-защиты - не допускается использование в сырых или пыльных средах без защиты

Примеры использования

• Проверка потребления тока двигателем кондиционера на рабочей установке
• Выявление перегрузки в распределительном щите по показаниям тока на входных автоматах
• Диагностика неисправности насоса - сравнение реального тока с паспортным значением
• Проверка целостности цепи управления после ремонта
• Измерение напряжения и частоты на выходе частотного преобразователя

Практические советы

• Перед измерением убедитесь, что клещи полностью закрыты - открытый зазор между губками искажает результат
• Для максимальной точности измерения тока располагайте провод точно по центру отверстия 50 мм
• При работе с высокими токами (>500 А) избегайте длительного удержания клещей - нагрев может влиять на чувствительность
• Если показания скачут - проверьте наличие соседних проводов с током; они могут вызывать интерференцию
• Заменяйте батарею при появлении символа “LOW BAT” - слабое питание влияет на точность всех измерений
• Храните прибор в сухом месте, избегайте ударов и перегрева - особенно важно для долгой службы M266F
