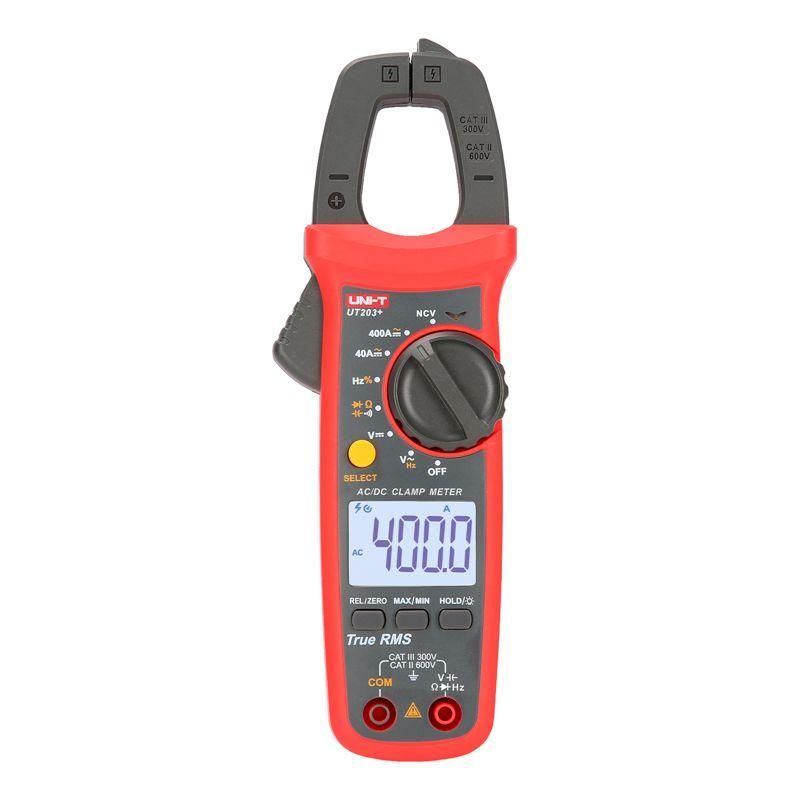

Токовые клещи UNI-T UT203+ | 13-1063 SDS MEET

Токовые клещи UNI-T UT203 Plus, UT203+ SDS - это портативный измерительный прибор для безопасного измерения тока без разрыва цепи, подходящий для электромонтажа, обслуживания оборудования и диагностики в условиях ограниченного доступа. Устройство сочетает функции мультиметра и токоизмерительных клещей, обеспечивая точность и удобство работы.

Назначение и область применения

Токовые клещи UNI-T UT203 Plus, UT203+ SDS предназначены для измерения переменного и постоянного тока, напряжения, сопротивления, ёмкости, частоты и проверки целостности цепи. Подходят для работ на объектах с высокой плотностью проводки: распределительных щитах, панелях управления, промышленном оборудовании, системах HVAC, конвейерах и станках. Особенно эффективны в условиях слабого освещения благодаря подсветке дисплея.

Технические характеристики

• Измерение переменного тока: до 400 А, погрешность +-(2,5% + 5)
• Измерение постоянного тока: до 400 А, погрешность +-(2,5% + 5)
• Переменное напряжение: до 600 В, погрешность +-(0,8% + 5)
• Постоянное напряжение: до 600 В, погрешность +-(0,5% + 2)
• Сопротивление: до 60 МОм, погрешность +-(0,8% + 2)
• Ёмкость: до 60 мкФ, погрешность +-(4% + 5)
• Частота: от 10 Гц до 60 кГц, погрешность +-(0,5% + 2)
• Разрядность дисплея: 4000 отсчетов
• Диаметр открытых клещей: 28 мм - позволяет захватывать провода до 16 мм2
• Питание: две батарейки R03 (AAA) 1,5 В
• Дисплей: 37 × 25 мм, с подсветкой
• Масса: 235 г
• Размеры: 215 × 63 × 36 мм

Совместимость и монтаж

Токовые клещи UNI-T UT203 Plus, UT203+ SDS совместимы со всеми типами одиночных проводников, включая медные и алюминиевые жилы. Для измерения тока достаточно обхватить один фазный или нулевой провод - не требуется отсоединение. Клеммы для измерения напряжения и сопротивления соответствуют стандартному разъёму 4 мм. Комплект включает тестовые провода и термопару - можно сразу начать работу. Нельзя использовать для измерения тока в многожильных кабелях, где провода находятся в одной оболочке - результат будет некорректным.

Безопасность и стандарты

Прибор соответствует классу безопасности CAT III 600 В и CAT II 1000 В, что допускает применение в бытовых и промышленных сетях. Защита IP67 отсутствует - не предназначен для работы во влажной среде или под дождём. Все измерения должны выполняться при выключенном питании, если используется режим сопротивления или прозвонки. Индикация низкого заряда батареи предотвращает ошибочные показания из-за слабого питания.

Преимущества

• True RMS - точное измерение тока и напряжения даже при несинусоидальной форме сигнала (например, у частотных преобразователей)
• Автоматический выбор диапазона - исключает необходимый ручной переключение
• Функции MAX/MIN, HOLD и REL - позволяют фиксировать пики, минимальные значения и исключать погрешности нуля
• Подсветка дисплея - улучшает читаемость в темноте или внутри шкафов
• Автоотключение - снижает расход батареек, увеличивает время автономной работы
• Встроенные NCV и прозвонка - позволяют определять наличие напряжения без контакта и проверять целостность проводов

Ограничения применения

• Не подходит для измерения тока выше 400 А - требует более мощных клещей
• Запрещено измерять ток в трёхфазных кабелях с несколькими проводниками в одном кожухе - магнитные поля взаимно компенсируются
• Не рассчитан на длительную работу в условиях повышенной влажности, пыли или экстремальных температур
• Ёмкость измеряется только при отключённом питании - нельзя мерить конденсаторы под напряжением
• Диаметр 28 мм не позволяет захватить крупные кабели (более 25 мм2)

Примеры использования

• Проверка потребления тока двигателем насоса в щите водоснабжения
• Диагностика перегрузки в распределительном щите квартиры
• Измерение тока в цепи частотного преобразователя с нестандартной формой волны
• Поиск обрывов в цепи освещения с помощью прозвонки
• Контроль температуры нагрева контактов с помощью термопары

Практические советы

• Перед измерением тока убедитесь, что клещи полностью закрыты - зазор между челюстями влияет на точность
• Для максимальной точности измеряйте ток на участке с одним проводом, удалённом от других фаз
• При использовании термопары не касайтесь горячих поверхностей руками - используйте изоляцию
• Заменяйте батарейки при появлении индикации низкого заряда - слабые элементы вызывают погрешности
• Храните прибор в сухом месте; не оставляйте в авто на солнце - перегрев снижает срок службы электроники
• Посадочный диаметр 28 мм - выбирайте клещи с таким же значением, если работаете с проводами 10–16 мм2
