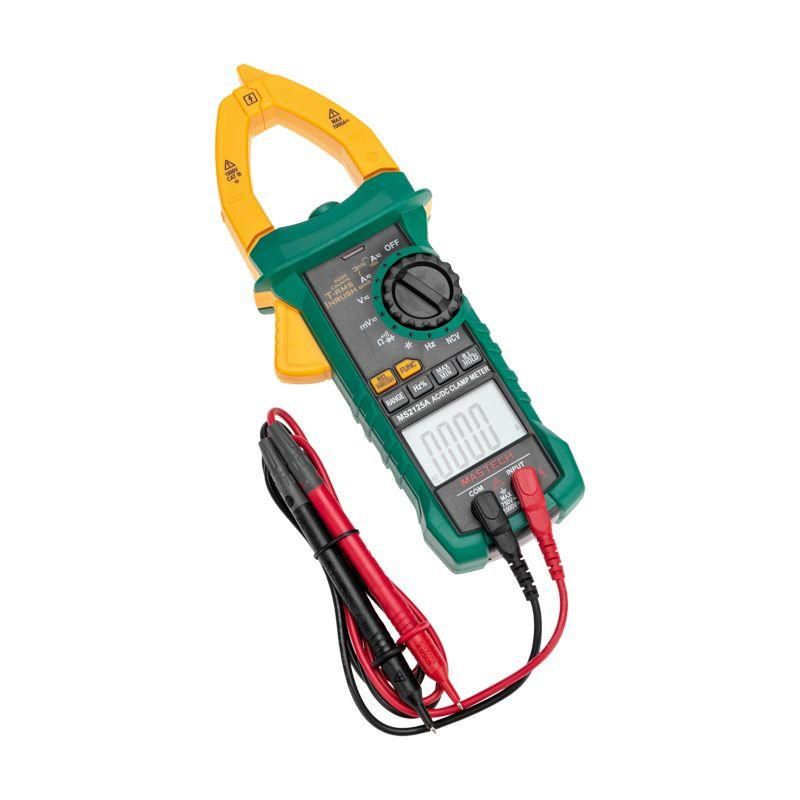

Токовые клещи MS2125A MASTECH | 13-1323 SDS MEET

Клещи токовые MS2125A - многофункциональный прибор от SDS, сочетающий измерение переменного и постоянного тока до 1000 А, напряжения, сопротивления и других параметров в одном устройстве. Подходят для диагностики электрооборудования, обслуживания систем автоматизации и работы в условиях ограниченного доступа.

Назначение и область применения

Клещи токовые MS2125A предназначены для неконтактного измерения тока в проводах без разрыва цепи. Устройство применяется при диагностике электросистем, наладке оборудования, проверке нагрузок и выявлении аномалий в работе двигателей, конвейеров, щитов и преобразователей частоты. Благодаря возможности измерять как переменный, так и постоянный ток, прибор актуален для современных объектов с использованием инверторов, солнечных установок и систем UPS.

Технические характеристики

• Измеряемый ток: AC/DC до 1000 А (диапазоны: 60 А / 600 А / 1000 А)
• Измеряемое напряжение: AC/DC до 1000 В (диапазоны от 60 мВ до 1000 В)
• Измерение сопротивления: до 60 МОм
• Измерение емкости: до 10 мкФ
• Частота: от 10 Гц до 10 МГц
• Точность измерения тока: +-(2,0% + 8) для AC/DC; +-(5,0% + 60) для пускового тока
• Тип измерения: True RMS - точная передача формы сигнала, включая искажённые
• Диапазон частот: 10–10 000 Гц
• Разрешение дисплея: 6000 отсчётов
• Питание: батарея 9 В (6F22)
• Размеры: 238 × 92 × 50 мм
• Вес: 386 г
• Индикация: цветной ЖК-дисплей с подсветкой
• Функции: фиксация показаний (DATA HOLD), автоподсветка рабочей зоны, автоотключение, режим мин/макс, относительные измерения, тест диодов (3,2 В), прозвонка (<50 Ом)
• Обнаружение напряжения: бесконтактный детектор NCV
• Измерение коэффициента мощности и высших гармоник: да
• Выбор диапазона: ручной и автоматический

Совместимость и монтаж

Клещи токовые MS2125A совместимы со всеми типами одиночных проводников, расположенных внутри шинопроводов, кабельных каналов и распределительных щитов. Ширина зажима 40 мм позволяет захватывать кабели с диаметром до 12–13 мм. Для точного измерения необходимо располагать провод точно по центру jaws - иначе возможна погрешность. Не использовать для многожильных пучков или параллельных проводов - результат будет неверным. Клеммы для напряжения и сопротивления соответствуют стандартному разъёму 4 мм, подходят для всех универсальных щупов.

Безопасность и стандарты

Клещи токовые MS2125A соответствуют требованиям безопасности CAT III 1000 В и CAT IV 600 В - допущены к работе в распределительных щитах и на вводах питания. Произведены под контролем компании SDS, прошли калибровку и тестирование. Автоматическое отключение снижает расход батареи и предотвращает перегрев. Эргономичный корпус и усиленный переключатель исключают случайные изменения режима во время работы.

Преимущества

• True RMS - точные измерения даже при искажённой форме тока (например, у частотных преобразователей)
• Измерение постоянного тока - редкая функция среди аналогов, важна для PV-систем и DC-сетей
• Бесконтактный детектор напряжения (NCV) - безопасное определение наличия напряжения без контакта
• Подсветка дисплея и рабочей зоны - удобство при работе в темноте или закрытых щитах
• Функция Data Hold - сохраняет показания при невозможности видеть экран
• Измерение пускового тока - помогает оценить состояние стартеров, компрессоров и насосов
• Высокий порог входного напряжения - работает в промышленных сетях 1000 В

Ограничения применения

• Не предназначены для измерения тока в трёхфазных кабелях без раздельного захвата каждой жилы
• Погрешность при измерении пускового тока достигает +-5% + 60 - не подходит для точной энергоэффективности
• Максимальная емкость 10 мкФ - недостаточно для больших конденсаторов в силовой электронике
• Запрещено применять в средах с повышенной влажностью или при наличии открытых токоведущих частей вне класса защиты
• Не рекомендовано использование в экстремально холодных условиях ниже –10 C - снижается чувствительность дисплея

Примеры использования

• Проверка потребления тока двигателя насоса на 380 В - замер тока через один фазный провод
• Диагностика солнечной установки: измерение постоянного тока от панелей и выхода инвертора
• Поиск неисправности в щите управления: прозвонка цепей, измерение сопротивления заземления
• Оценка пускового тока кондиционера - сравнение с паспортными значениями
• Анализ качества сети: измерение коэффициента мощности и гармонических искажений в промышленном оборудовании

Практические советы

• Перед измерением тока убедитесь, что провод расположен строго в центре зажима - смещение вызывает погрешность до 10%
• Для измерения малых токов (менее 1 А) используйте ручной диапазон - автоматический может давать шум
• При работе с высокими напряжениями (выше 600 В) соблюдайте правила безопасности: используйте изолированные щупы и защитные перчатки
• Если дисплей мерцает - замените батарею 9 В немедленно, иначе показания становятся нестабильными
• Для длительного хранения - вынимайте батарею, чтобы избежать протекания
• При измерении пускового тока активируйте режим сразу после включения устройства - задержка более 0,5 секунды приведёт к потере пика
• Проверяйте целостность клещей регулярно - повреждение язычков влияет на точность измерения тока
