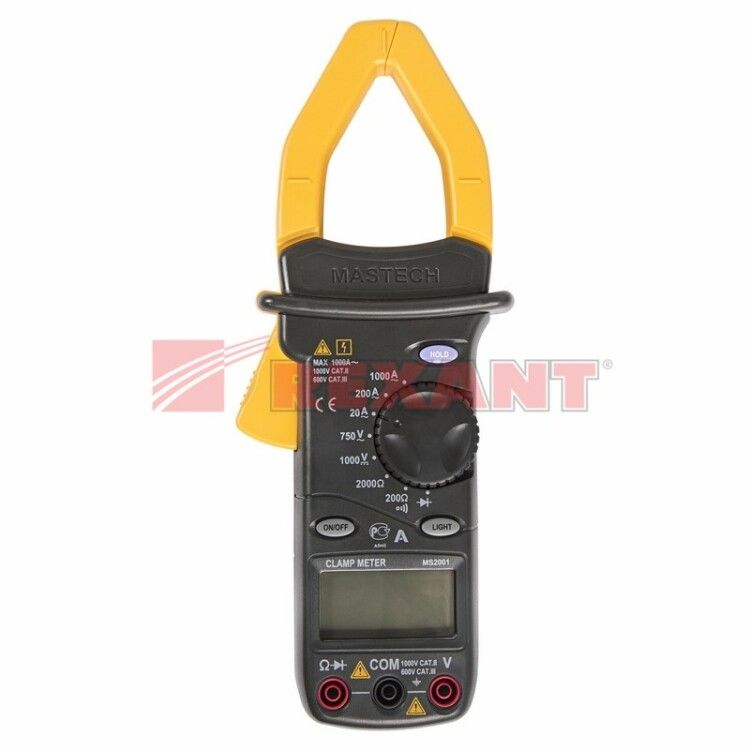

Токовые клещи MS2001 MASTECH | 13-1307 SDS MEET

Токовые клещи MS2001 - многофункциональный измерительный прибор, сочетающий функции токовых клещей, мультиметра и тестера целостности цепи. Подходит для диагностики электросистем на объектах с высокими токами до 1000 А, особенно когда требуется доступ к проводнику без его размыкания. Бренды Rexant, Mastech и SDS выпускают эту модель под одним артикулом 13-1307, что делает её распространённым инструментом у электромонтажников и сервисных специалистов.

Назначение и область применения

Токовые клещи MS2001 используются для безопасного измерения переменного тока без разрыва цепи - достаточно замкнуть клещи вокруг одного провода. Также прибор позволяет измерять напряжение, сопротивление, проверять целостность проводов и диоды. Применяются в обслуживании электрооборудования: распределительных щитах, двигателях, кондиционерах, системах автоматизации, лифтах и промышленном оборудовании. Особенно удобны при работе в труднодоступных местах, где нельзя отключить питание.

Технические характеристики

• Измерение переменного тока: до 1000 А (три диапазона: 20 А / 200 А / 1000 А)
• Измерение переменного напряжения: до 750 В
• Измерение постоянного напряжения: до 1000 В
• Измерение сопротивления: до 2000 Ом (диапазоны 0,2 кОм и 2,000 кОм)
• Проверка целостности цепи: звуковая сигнализация при сопротивлении менее 50 Ом
• Тип индикации: цифровой ЖК-дисплей с подсветкой
• Выбор диапазона: ручной - пользователь сам переключает пределы измерений
• Функция фиксации показаний: DATA HOLD - сохраняет последнее значение на экране
• Разрядность: 3½ цифры
• Питание: одна батарея 9 В (тип Крона, 1604 или 6F22)
• Размер отверстия клещей: 42 мм - позволяет охватывать провода до 16 мм2
• Габариты: 43×99×250 мм
• Масса: 480 г (с батареей)

Совместимость и монтаж

Токовые клещи MS2001 не требуют подключения к сети или сложной установки. Для работы достаточно:

• Убедиться, что клещи полностью закрыты вокруг одного проводника (не двух одновременно!);
• Выставить нужный режим измерения (ток, напряжение, сопротивление) с помощью поворотного переключателя;
• Подключить щупы для измерения напряжения или сопротивления - они встроены в корпус и выходят через разъём на передней панели.

Не используйте клещи для измерения постоянного тока - он не поддерживается. Для измерения сопротивления обязательно отключите питание цепи!

Безопасность и стандарты

Прибор соответствует базовым требованиям безопасности для измерительных устройств класса CAT III 600 В и CAT II 1000 В - допустим для работы в бытовых и промышленных сетях. Напряжение выше указанных значений использовать запрещено. Защита IP не указана - не применяйте в сырых или пыльных средах без защиты. Батарея Крона легко заменяется; при снижении яркости дисплея - пора менять источник питания.

Преимущества

• Объединяет три функции в одном приборе: токовые клещи + мультиметр + звуковой пробник
• Крупный ЖК-экран с подсветкой - удобен при плохом освещении
• Функция DATA HOLD позволяет фиксировать показания при затруднённом просмотре
• Относительно компактный вес и размер - удобно хранить в сумке
• Надёжная механическая конструкция клещей с жёстким зажимом

Ограничения применения

• Не измеряет постоянный ток - только переменный (AC)
• Не измеряет ёмкость и частоту - эти функции отсутствуют
• Ручной выбор диапазона - риск ошибочного выбора, если не знать приблизительную величину измеряемой величины
• Отверстие 42 мм не подходит для крупных шин или пучков из нескольких проводов
• Нет автопитания - работает только от батареи, которая со временем разряжается
• Не имеет защиты от воды и пыли - не предназначен для уличного или влажного использования

Примеры использования

• Проверка нагрузки на автоматическом выключателе в щитке - клещи охватывают входной провод, не нарушая соединений
• Поиск обрывов в кабеле конвейера - используется режим сопротивления и звуковой пробник
• Диагностика исправности терморегулятора в HVAC-системе - измерение сопротивления нагревательного элемента
• Проверка работоспособности контактора - измерение тока при включении и выключении

Практические советы

• Перед измерением тока всегда выбирайте максимальный диапазон (1000 А), затем переходите на более точный - так избежите перегрузки
• Чтобы получить точное значение, располагайте провод точно по центру отверстия клещей - смещение даёт погрешность
• Не используйте клещи рядом с мощными магнитными полями - это влияет на точность
• При длительном использовании в режиме DATA HOLD следите за уровнем заряда батареи - она расходуется быстрее
• При измерении сопротивления убедитесь, что цепь обесточена - даже малый ток может повредить прибор
• Артикул 13-1307 встречается у трёх брендов - все версии совпадают по техническим параметрам, различаются лишь внешним оформлением
