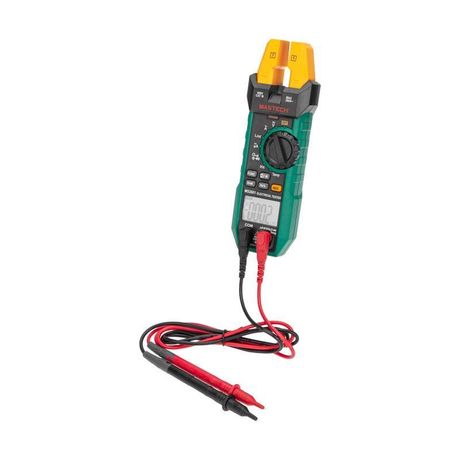

Клещи токовые MS2601 - многофункциональный измерительный прибор от SDS, сочетающий функции токоизмерительных клещей, мультиметра и детектора напряжения. Подходят для работы в плотных распределительных щитах, на производстве и в условиях ограниченного доступа к проводникам.

Назначение и область применения

Клещи токовые MS2601 предназначены для безопасного измерения тока без разрыва цепи. Удобны там, где сложно подключить обычный мультиметр - в плотно уложенных кабельных пучках, за панелями оборудования или в тесных шкафах. Применяются в обслуживании электрооборудования, диагностике сетей, на производственных линиях, в энергоаудите и при ремонте систем автоматизации.

Технические характеристики

• Измерение переменного тока: до 200 А, точность +-(3,0 % + 3)
• Измерение постоянного тока: до 1 А, точность +-(1,0 % + 4)
• Измерение напряжения переменного и постоянного тока: до 600 В
• Измерение сопротивления: до 60 МОм
• Измерение емкости: до 60 мкФ
• Измерение частоты: до 60 МГц
• Прозвонка цепи: порог срабатывания менее 50 Ом
• Проверка диодов: напряжение тестирования 3,2 В
• Обнаружение напряжения без контакта (NCV): выявляет наличие AC-напряжения в проводах
• Диапазон частот: от 60 Гц до 60 МГц
• Разрешение дисплея: 6000 отсчетов
• Питание: одна батарейка 9 В (6F22)
• Размеры: 201×65×43 мм
• Масса: 265 г
• Зажим клещей: внутренний диаметр 12 мм
• Режим выбора диапазона: ручной и автоматический
• Функции: удержание показаний (DATA HOLD), подсветка дисплея и рабочей зоны, автоотключение, индикация низкого заряда батареи

Совместимость и монтаж

Клещи токовые MS2601 совместимы со всеми типами одиночных проводников, имеющих диаметр до 12 мм. Для измерения тока достаточно обхватить один фазный или нулевой провод - не требуется отсоединять кабели. Клеммы для измерения напряжения, сопротивления и других параметров находятся на корпусе и используют стандартные щупы. Подключение внешних щупов выполняется через входы COM и VΩmA. Переключатель режимов имеет повышенную механическую прочность - предотвращает случайные переключения во время работы.

Безопасность и стандарты

Клещи токовые MS2601 соответствуют требованиям безопасности CAT III 600 В и CAT II 1000 В, что допускает использование в распределительных устройствах среднего класса опасности. Производство и калибровка проведены под контролем компании SDS. Прибор не предназначен для работы в условиях взрывоопасной среды или при наличии открытых токоведущих частей выше 600 В.

Преимущества

• Один прибор заменяет токоизмерительные клещи, мультиметр и детектор напряжения
• Узкий зажим 12 мм позволяет работать в плотных кабельных пучках
• Подсветка дисплея и рабочей зоны обеспечивает видимость в темноте
• Функция DATA HOLD сохраняет результат при затруднённом просмотре экрана
• Bесконтактный детектор NCV помогает быстро определить наличие напряжения перед работой
• Эргономичная форма и усиленный переключатель снижают риск ошибок при работе одной рукой

Ограничения применения

• Не подходят для измерения токов свыше 200 А (переменного) и 1 А (постоянного)
• Постоянный ток измеряется только в малом диапазоне - до 1 А; для больших значений нужен другой прибор
• Точность измерения тока при высоких значениях снижена (+-3%) - не рекомендованы для эталонных измерений
• Не предназначены для работы в условиях сильной вибрации, экстремальных температур ниже -20 C или выше +40 C
• Детектор NCV реагирует только на переменное напряжение - не обнаруживает DC

Примеры использования

• Проверка нагрузки на группу розеток в жилом доме - измерение тока в одном проводе без отключения питания
• Поиск утечек тока в промышленном оборудовании - измерение дифференциального тока через ноль
• Диагностика неисправности инвертора - измерение постоянного тока на выходе преобразователя
• Проверка исправности терморегулятора - измерение сопротивления нагревательного элемента
• Определение наличия напряжения в скрытой проводке перед сверлением стены - с использованием NCV

Практические советы

• При измерении тока убедитесь, что клещи полностью закрыты вокруг одного провода - измерение нескольких проводов сразу даёт неверный результат
• Для точного измерения постоянного тока используйте только диапазон до 1 А - более высокие значения недоступны
• При длительной работе в темноте включите подсветку рабочей зоны - она экономично питается от основной батареи
• Проверяйте уровень заряда батареи перед началом работы - при низком уровне возможны некорректные показания
• Не используйте клещи для измерения тока в цепях с импульсными нагрузками (например, ЧРП) - частота выше 60 МГц не измеряется точно
• При хранении снимайте батарейку - продлевает срок службы прибора
