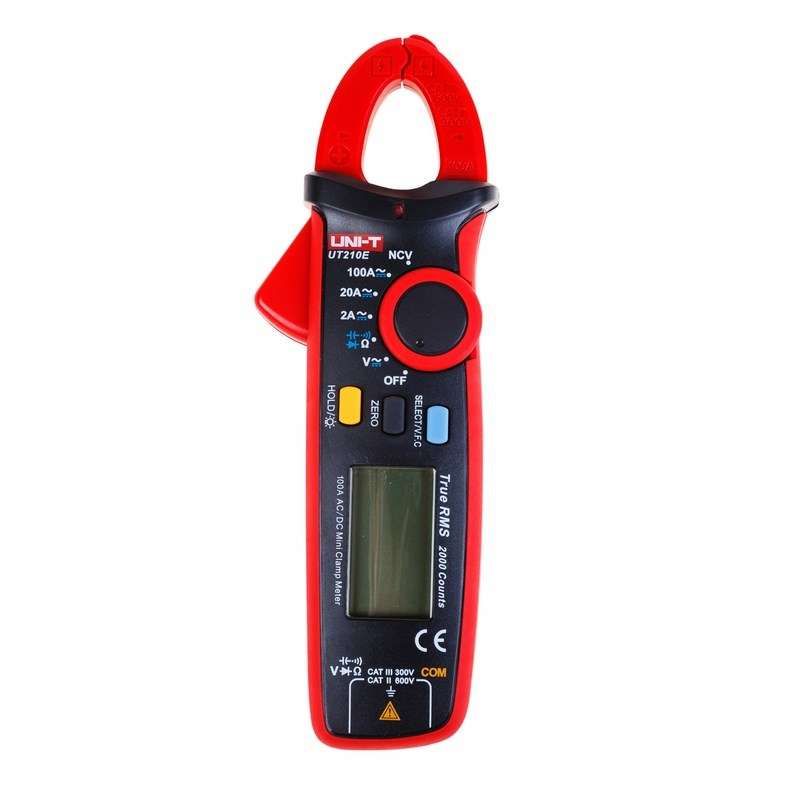

Токовые клещи UNI-T UT-210E True RMS | 13-0009 SDS MEET

Токовые клещи True RMS UT-210E - многофункциональный измерительный прибор, сочетающий бесконтактное измерение тока (переменного и постоянного) с возможностью проверки напряжения, сопротивления, емкости и прозвонки цепей. Подходит для диагностики электрооборудования, обслуживания систем автоматизации и работы на объектах с ограниченным доступом. Бренд UNI-T, артикул 13-0009.

Назначение и область применения

Токовые клещи True RMS UT-210E предназначены для безопасного измерения тока без разрыва цепи - достаточно захватить провод клещами. Удобны для работ с силовыми цепями, электродвигателями, распределительными щитами, системами освещения и промышленным оборудованием. Также позволяют проверять напряжение, сопротивление, емкость и целостность проводов, заменяя несколько приборов в одном устройстве.

Технические характеристики

• Измерение тока: переменный (AC) до 100 А, постоянный (DC) от 1 мА до 100 А
• Точность измерения тока: AC +-2,5%, DC +-2,0% (с учетом погрешности счета)
• Измерение напряжения: AC/DC до 600 В, точность до +-1,0%
• Измерение сопротивления: от 0,1 Ом до 20 МОм, точность +-1,0%
• Измерение емкости: от 1 пФ до 20 000 мкФ
• Режим прозвонки: звуковой сигнал при сопротивлении ниже 10 Ом
• True RMS: точное измерение несинусоидальных форм тока и напряжения
• Диапазон частот: 0 Гц (не предназначен для высокочастотных сигналов)
• Диаметр отверстия клещей: 17 мм
• Дисплей: 2000 отсчетов, с подсветкой
• Питание: 2 батарейки AAA
• Габариты: 175×60×34 мм, вес: 170 г
• Рабочая температура: 0…+40 C
• Автоотключение: через 15 минут бездействия

Совместимость и монтаж

Токовые клещи True RMS UT-210E не требуют подключения к цепи - достаточно поместить один провод внутрь зажима. Для других измерений (напряжение, сопротивление) используются входящие в комплект щупы. Клеммы щупов совместимы со стандартными измерительными проводами. Открытый контакт клещей не рассчитан на работу с многожильными кабелями большего диаметра - максимальный размер жилы 17 мм.

Безопасность и стандарты

Устройство соответствует классу безопасности CAT III 600 В - позволяет безопасно использовать в бытовых и промышленных сетях до 600 В. Защита IP не указана - не рекомендуется применять во влажной среде или при попадании воды. Индикация перегрузки и разряда батарей предотвращает некорректные показания. Нельзя измерять ток в цепях выше 600 В - риск повреждения прибора и травмы.

Преимущества

• True RMS обеспечивает точность даже при искажённой форме сигнала (например, на частотных преобразователях)
• Автоматический выбор диапазона снижает вероятность ошибки при настройке
• Компактный корпус удобен для работы в плотном щите или труднодоступных местах
• Функция “нулевой” коррекции исключает влияние внешних магнитных полей
• Подсветка экрана и звуковая прозвонка ускоряют поиск неисправностей в условиях слабого света
• Один прибор заменяет токоизмерительные клещи, мультиметр и пробник

Ограничения применения

• Не подходит для измерения токов выше 100 А - требуется более мощная модель
• Недопустимо использование в условиях повышенной влажности, дождя или пыли - нет защиты IP
• Не работает с частотами выше 0 Гц - не предназначен для импульсных или радиочастотных сигналов
• Погрешность измерения емкости достигает +-4% - не подходит для точной калибровки конденсаторов
• Работает только при температуре от 0 C - в холоде возможны сбои в работе

Примеры использования

• Проверка потребления тока двигателем насоса в HVAC-системе
• Поиск утечки тока в осветительной сети после ремонта
• Диагностика неисправности частотного преобразователя - True RMS точно считает искажённый ток
• Прозвонка цепей управления PLC перед запуском оборудования
• Проверка заряда аккумуляторной батареи по её емкости

Практические советы

• При измерении малых токов (<1 А) используйте режим “Hold” для фиксации показаний
• Перед измерением тока всегда выключайте питание, чтобы избежать случайного контакта с другими проводами
• Для точности измерения тока помещайте провод точно в центр отверстия клещей - смещение увеличивает погрешность
• Используйте функцию “Zero” перед каждым новым измерением тока - она компенсирует остаточные поля
• Храните прибор в чехле - он защищает от ударов и загрязнений
• Заменяйте батарейки при появлении символа “LOW” - слабые элементы дают неверные показания
• Не используйте клещи рядом с источниками сильного магнитного поля - они могут влиять на результат
