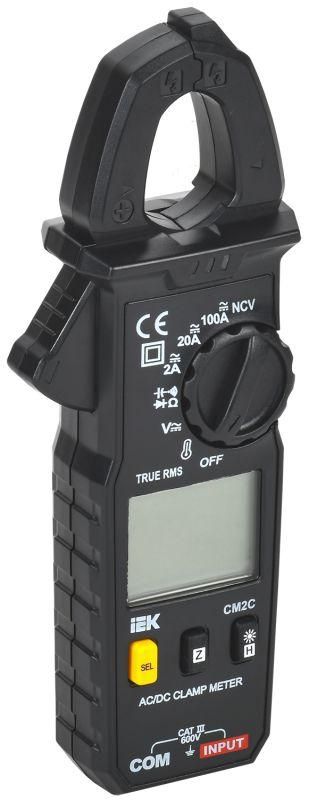

Клещи токоизмерительные ARMA2L 5 CM2C | A2L5-CM13-02 IEK

Клещи токоизмерительные ARMA2L 5 CM2C - это универсальный измерительный прибор от IEK, сочетающий функции измерения тока, напряжения, сопротивления и проверки целостности цепи. Подходят для диагностики электрических систем в бытовых, промышленных и коммунальных условиях.

Назначение и область применения

Клещи токоизмерительные ARMA2L 5 CM2C предназначены для безопасного измерения тока без разрыва цепи. Применяются при обслуживании распределительных щитов, электродвигателей, автоматических выключателей, кондиционеров, насосов и других устройств, где требуется контроль нагрузки. Также подходят для проверки исправности проводки и поиска утечек тока.

Технические характеристики

• Измерение переменного и постоянного тока: до 100 А (диапазон 0–100 А)
• Измерение переменного и постоянного напряжения: до 600 В
• Измерение сопротивления: от 0,01 до 10 Ом
• Измерение ёмкости: от 1,0 до 6,0 мкФ
• True RMS - точное измерение действующего значения тока и напряжения, даже при несинусоидальной форме сигнала
• Ширина зажима: 22 мм - позволяет захватывать провода до 16 мм2
• Ручной и автоматический выбор диапазона измерения
• Функция фиксации показаний (Hold)
• Цифровой ЖК-дисплей с подсветкой
• Категория безопасности: CAT III - рассчитаны на работу в сетях с повышенным уровнем перенапряжений
• Срок службы: 10 лет

Совместимость и монтаж

Клещи ARMA2L 5 CM2C совместимы со всеми типами одиночных проводников, в том числе с жилами в изоляции. Для измерения тока достаточно замкнуть клещи вокруг одного провода - разрыв цепи не требуется. Нельзя использовать для измерения тока в многожильных кабелях, где суммарный поток тока в жилах компенсируется. Убедитесь, что провод находится внутри зажима полностью - иначе результат будет некорректным.

Безопасность и стандарты

Клещи ARMA2L 5 CM2C соответствуют категории защиты CAT III, что гарантирует надёжную работу при измерениях в распределительных устройствах, щитах и на входе оборудования. Защита от перегрузок обеспечена внутренними предохранителями. Не допускается использование при температуре ниже -10 C и выше +50 C, а также во влажной среде без защиты корпуса.

Преимущества

• Многофункциональность: один прибор заменяет токоизмерительные клещи, мультиметр и тестер непрерывности
• Высокая точность благодаря True RMS - важна при работе с современной техникой (ЧПУ, частотники, LED-освещение)
• Удобная форма зажима: 22 мм позволяют работать с плотными пакетами проводов
• Функция Hold удобна при измерении в труднодоступных местах
• Автоматический режим снижает вероятность ошибки при выборе диапазона

Ограничения применения

• Не предназначены для измерения токов свыше 100 А - превышение может повредить датчик
• Запрещено измерять ток в трёхфазных кабелях без раздельного захвата каждой жилы
• Не используются в взрывоопасных зонах
• Не рекомендованы для длительного использования при температуре выше 45 C
• Не обеспечивают гальваническую развязку - нельзя применять для измерений на высоковольтных линиях без соблюдения правил работы под напряжением

Примеры использования

• Проверка тока потребления двигателя насоса в системе водоснабжения
• Поиск перегрузки в групповой сети освещения
• Контроль зарядного тока аккумуляторной батареи
• Проверка целостности цепи заземления перед вводом объекта в эксплуатацию
• Диагностика неисправности частотного преобразователя по искажённому току

Практические советы

• Перед измерением тока всегда выбирайте режим AC/DC вручную, если не уверены в характере тока - это исключит ошибку в показаниях
• При использовании в шумных электрических средах (частотники, сварочные аппараты) используйте режим Hold для стабилизации показаний
• Проверяйте состояние зажимов перед каждым измерением - грязь или окислы на контактах влияют на точность
• Артикул a2l5-cm13-02 - это оригинальный продукт IEK; аналоги часто имеют меньшую ширину зажима и неверные показания при True RMS
• Храните клещи ARMA2L 5 CM2C в сухом месте, избегайте механических ударов - особенно чувствителен датчик Холла внутри зажима
