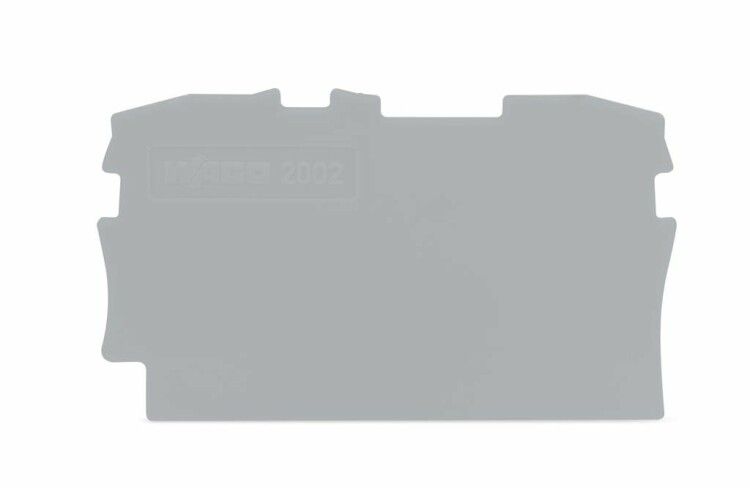

Пластина торцевая (промежуточная) на DIN-рейку, серая WAGO 2002-1291

Пластина торцевая и промежуточная на DIN-рейку WAGO 2002-1291 предназначена для завершения и разделения модульных устройств на шине. Её прочная конструкция из серого ABS-пластика с классом горючести V0 обеспечивает надёжную фиксацию и безопасную работу в жестких условиях.

Назначение и область применения

Пластина торцевая и промежуточная на DIN-рейку WAGO 2002-1291 используется для завершения группы модульных аппаратов на DIN-рейке - предотвращает случайное выдвижение устройств и создаёт механический барьер между секциями. Применяется в распределительных щитах, автоматизированных системах управления, промышленном оборудовании и на объектах с высокой плотностью установки компонентов.

Технические характеристики

• Тип изделия: пластина торцевая и промежуточная
• Материал: ABS-пластик, класс воспламеняемости V0 - самозагасающий, не распространяет пламя
• Номинальное напряжение: 800 В - допустимо использование в цепях до этого значения
• Номинальный ток: 32 А - совместима с нагрузками до указанного уровня
• Толщина: 0,8 мм - оптимальная жёсткость для удержания на рейке без деформаций
• Рабочий температурный диапазон: от -60 C до +105 C - работает в экстремальных климатических зонах, включая холодильные камеры и нагреваемые помещения
• Цвет: серый - стандартизированная окраска для визуального различения
• Наличие защелки: да - фиксируется на DIN-рейке без инструментов, легко снимается

Совместимость и монтаж

Пластина торцевая и промежуточная на DIN-рейку WAGO 2002-1291 совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается на конце группы модулей или между секциями для изоляции. Защелка обеспечивает быстрое крепление - достаточно приложить пластину к рейке и слегка надавить до характерного щелчка. Для демонтажа потяните за край защелки и выведите пластину с рейки.

Безопасность и стандарты

Класс воспламеняемости V0 соответствует требованиям IEC 60695-11-10 - материал не поддерживает горение после удаления источника пламени. Номинальное напряжение 800 В и рабочий диапазон температур обеспечивают соответствие нормам безопасности для промышленной электроники. Пластина не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Устойчивость к перепадам температур - сохраняет форму и функциональность даже при -60 C
• Фиксация без инструментов - экономит время при сборке и обслуживании
• Высокая химическая стойкость - не реагирует на масла, смазки и большинство промышленных растворителей
• Гладкая поверхность - не задерживает пыль и влагу, упрощает очистку

Ограничения применения

• Не предназначен для защиты от внешнего воздействия - не имеет IP-класса, не используется во влажных средах без корпуса
• Не рассчитана на механическую нагрузку - нельзя использовать как опору или площадку для веса
• Не заменяет заземляющую планку - не проводит ток, не выполняет функции заземления
• Подходит только для стандартных DIN-реек; несовместима с нестандартными профилями

Примеры использования

• Завершение группы автоматических выключателей в щите управления насосной станцией
• Разделение участков с разным уровнем напряжения внутри распределительного шкафа
• Изолирование термореле и контакторов в технологической линии на пищевом производстве
• Фиксация конца секции в щите на холодильном складе с низкими температурами

Практические советы

• Перед установкой проверьте ширину DIN-рейки - пластина WAGO 2002-1291 подходит только для стандартных 35 мм профилей
• При использовании в условиях повышенной вибрации рекомендуется дополнительно закрепить соседние устройства
• Не используйте пластины в качестве переходников между разнотипными рейками - возможен риск выпадения
• При необходимости замены - всегда отключайте питание перед снятием, даже если пластина не проводит ток
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды снижает долговечность защелки
