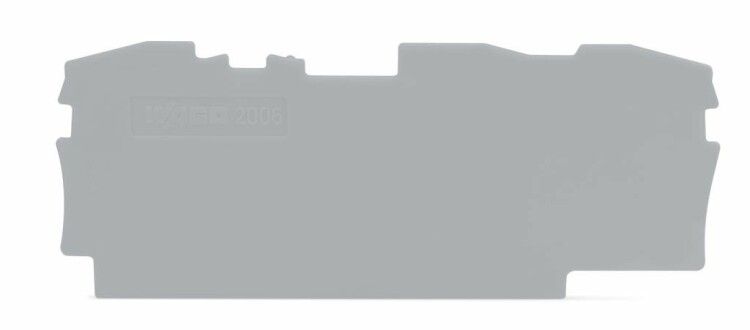

Пластина торцевая промежут. сер. 1мм (уп.25шт) WAGO 2006-1391

Пластина торцевая и промежуточная толщиной 1 мм серые (упаковка 25 штук) от WAGO — элемент сборки соединителей серии 2006, обеспечивающий механическую фиксацию и изоляцию групп контактов. Артикул 2006-1391 используется для завершения и разделения рядов клемм в распределительных коробках и панелях управления.

Назначение и область применения

Эта пластина применяется в комплекте с клеммными блоками серии 2006 для двух задач: как торцевая заглушка — чтобы закрывать край ряда клемм, и как промежуточная пластина — чтобы разделять группы клемм внутри одного модуля. Подходит для установки в щитах, на DIN-рейке, в местах с высокой плотностью проводов. Часто встречается в системах автоматизации, промышленном оборудовании и энергетических распределительных устройствах.

Технические характеристики

• Толщина: 1 мм — обеспечивает минимальную занимаемую площадь при сохранении жесткости
• Максимальное напряжение: 800 В — допустимо применение в сетях переменного и постоянного тока до этого значения
• Номинальный ток: 41–57 А — совместим с клеммами, рассчитанными на этот диапазон нагрузки
• Рабочий температурный диапазон: от –60 °C до +105 °C — устойчив к экстремальным условиям, включая холодные склады и нагреваемые корпуса
• Цвет: серый — стандартизированная окраска для быстрой визуальной идентификации
• Класс горючести UL94 V0 — материал самозатухающий, не поддерживает пламя после удаления источника огня
• Заглушка защелкивается — фиксируется без инструментов, легко снимается при необходимости

Совместимость и монтаж

Пластина 2006-1391 совместима исключительно с клеммными блоками серии 2006 от WAGO. Устанавливается на конце или между секциями клеммной системы. Для монтажа достаточно совместить выступы пластины с пазами корпуса и слегка надавить — она защелкивается. Снятие также происходит без инструментов: подденьте край ногтем или пластиковым рычагом. Не используйте силовые инструменты — можно повредить защелки.

Безопасность и стандарты

• Соответствует классу горючести UL94 V0 — требование безопасности для электрооборудования в Европе и США
• Изготовлена из самозатухающего ABS-пластика — снижает риск распространения огня при перегрузке
• Не содержит галогенов — безопасна при возможном возгорании

Преимущества

• Универсальность: одна деталь выполняет две функции — торцевая и промежуточная пластина
• Быстрый монтаж: защелкивающаяся система экономит время при сборке и обслуживании
• Стандартизация: один тип пластины заменяет несколько вариантов других производителей
• Высокая долговечность: материал выдерживает многократные сборки/разборки без потери прочности

Ограничения применения

• Не предназначена для самостоятельного использования — работает только с клеммами серии 2006
• Не рекомендуется для внешней установки без защиты от прямых осадков и УФ-лучей
• Не подходит для сред с агрессивными химическими веществами (например, растворители, масла на основе силикона)
• Толщина 1 мм делает её хрупкой при боковых ударах — не следует использовать там, где есть риск механического воздействия

Примеры использования

• Завершение ряда клемм в распределительной коробке на производстве
• Разделение цепей питания и сигнализации в одном блоке 2006
• Сборка многосекционных панелей управления на конвейерах
• Обустройство точек подключения в холодильных камерах благодаря широкому диапазону температур

Практические советы

• Перед монтажом проверьте, что клеммы полностью вставлены — пластина не будет защелкиваться, если есть зазор
• При использовании нескольких пластин в одном блоке соблюдайте порядок: сначала промежуточные, потом торцевые
• Упаковка из 25 штук оптимальна для крупных проектов; для ремонта одной панели достаточно 2–3 единицы
• Храните в сухом месте — хотя материал герметичен, длительное воздействие влаги может влиять на адгезию защелок
• Не путайте с пластинами других серий — даже небольшая разница в форме может помешать защелкиванию
