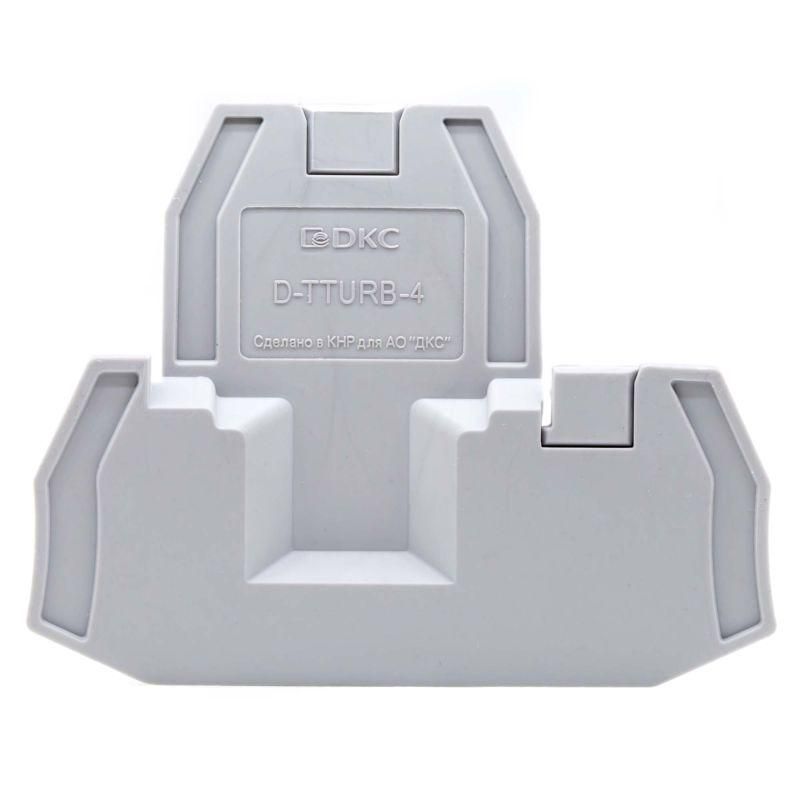

Изолятор торцевой для клеммы TTURB-4 | D-TTURB-4 DKC ДКС

Изолятор торцевой для клеммы TTURB-4 от DKC (ДКС) - это защитный элемент, обеспечивающий изоляцию и механическую защиту торца клеммы TTURB-4 при установке на DIN-рейку. Применяется в промышленной автоматике, системах управления и распределении электроэнергии там, где важны надежность и компактность.

Назначение и область применения

Изолятор торцевой для клеммы TTURB-4 используется для закрывания открытых контактных площадок винтовых клемм TTURB-4 после подключения проводов. Это предотвращает случайное прикосновение к токоведущим частям, снижает риск замыкания между соседними клеммами и защищает от попадания пыли и влаги. Подходит для сборки щитов управления, автоматических линий, оборудования в условиях повышенной запылённости или вибраций.

Технические характеристики

• Номинальное напряжение: 630 В - позволяет использовать в сетях переменного и постоянного тока до этого значения;
• Материал: полиамид - устойчив к механическим нагрузкам, химическим воздействиям и старению;
• Класс воспламеняемости V0 - материал самозагасает при возгорании, соответствует требованиям безопасности;
• Рабочий температурный диапазон: от –40 C до +80 C - работает в холодных помещениях и нагреваемых шкафах;
• Толщина: 2,2 мм - оптимальная жесткость для плотного прилегания без деформаций;
• Цвет: серый - стандартизирован для совместимости с другими элементами серии DKC;
• Заглушка торцевая: да - полностью перекрывает контактную группу;
• Способ монтажа: DIN-рейка - фиксируется на стандартной рейке типа TS35/7,5 или TS35/15;
• Защелкивающийся: да - легко одевается и фиксируется без инструментов.

Совместимость и монтаж

Изолятор торцевой для клеммы TTURB-4 совместим исключительно с клеммами серии TTURB-4 от DKC. Устанавливается на завершающую клемму в ряду - после подключения всех проводов просто надевается сверху до характерного щелчка. Монтаж не требует инструментов: достаточно совместить выступы изолятора с пазами корпуса клеммы и слегка надавить. Не применяется на клеммах других серий, даже если они кажутся внешне похожими.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляционным материалам по классу горючести V0 (UL94), что гарантирует самоугасание при воздействии пламени. Номинальное напряжение 630 В соответствует нормам IEC 60947-7-1 для устройств контроля и защиты. Серия DKC прошла испытания на долговечность и термостойкость в соответствии с промышленными стандартами ЕАЭС и ГОСТ Р.

Преимущества

• Автоматическая фиксация - не требуется болты или клей, экономит время при сборке;
• Высокая механическая прочность - не трескается при ударах или давлении;
• Стабильность при температурных колебаниях - сохраняет форму и изоляционные свойства в широком диапазоне;
• Удобство обслуживания - можно снять и переустановить без повреждений при необходимости проверки или замены клеммы;
• Герметичность - препятствует образованию оксидов на контактах за счет защиты от внешней среды.

Ограничения применения

• Не предназначен для использования вне системы TTURB-4 - несовместим с клеммами других производителей или модификаций;
• Не рассчитан на длительное прямое воздействие воды - хотя IP-класс не указан, герметизация не является полной; для влажных помещений рекомендуются дополнительные кожухи;
• Не следует применять при температурах выше +80 C - возможна потеря формы и снижение изоляционных свойств;
• Не подходит для клемм с большим числом полюсов - предназначен только для одно- и двухполюсных TTURB-4.

Примеры использования

• Щиты управления станков ЧПУ - защита торцов клемм рядом с движущимися механизмами;
• Линии конвейеров - устойчивость к вибрациям и пыли в производственных зонах;
• Распределительные шкафы в пищевой промышленности - легкий доступ к клеммам при регламентном осмотре;
• Системы автоматизации объектов ЖКХ - надежная изоляция в условиях перепадов температур.

Практические советы

• Перед установкой изолятора торцевого для клеммы TTURB-4 убедитесь, что все провода правильно затянуты - нельзя монтировать заглушку поверх плохо закрепленных жил;
• При сборке длинных рядов клемм используйте изоляторы на обоих концах - так повышается целостность всей группы;
• Не используйте изоляторы как несущие элементы - они не рассчитаны на механическую нагрузку, кроме собственного веса;
• Проверьте соответствие артикула d-tturb-4 с моделью клеммы - даже незначительные отличия в габаритах могут помешать фиксации;
• Храните в сухом месте, избегайте прямого UV-облучения - полиамид со временем может потерять цвет, но не функциональность.
