Трансформатор ОСМ1-0.1 У3 220/5-24 Электротехник ET559948

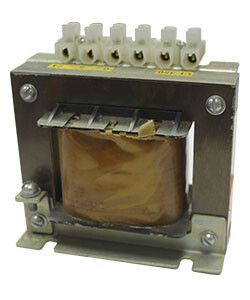

Трансформатор ОСМ1-0,1 У3 220/5-24 от бренда Электротехник - компактный тороидальный преобразователь, предназначенный для снижения сетевого напряжения 220 В до безопасных уровней 5 В или 24 В. Подходит для питания слаботочных устройств в промышленной автоматике, бытовой аппаратуре и системах управления.

Назначение и область применения

Трансформатор ОСМ1-0,1 У3 220/5-24 используется для гальванической развязки и понижения напряжения в цепях с малой нагрузкой. Он обеспечивает два выходных напряжения - 5 В и 24 В - что позволяет питать одновременно различные устройства: платы управления, датчики, реле, светодиоды, контроллеры. Применяется в пультах управления, автоматических системах, измерительном оборудовании, бытовых приборах с низковольтной электроникой.

Технические характеристики

• Первичное напряжение: 220 В - работает от стандартной сети переменного тока 50 Гц.
• Вторичное напряжение: 5 В / 24 В - двойной вывод на вторичной обмотке, можно использовать одно или оба напряжения.
• Номинальная мощность: 0,1 кВА (100 ВА) - максимальная нагрузка, которую можно подключить без перегрева.
• Материал проводника: медь - высокая проводимость, устойчивость к нагреву, долгий срок службы.
• Тип сердечника: тороидальный - минимальные потери, низкий уровень шума, компактная форма.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри корпуса или защищённого места.

Совместимость и монтаж

Трансформатор ОСМ1-0,1 У3 220/5-24 имеет два входа (L/N) и три выхода (0 В, 5 В, 24 В). Для монтажа используйте клеммы или пайку. Монтировать следует на жесткую поверхность - вибрация не допускается. Поскольку корпус не герметичен, запрещено устанавливать на открытом воздухе или во влажных помещениях. Крепление осуществляется через отверстия в основании. Учитывайте габариты: тороидальная форма занимает мало места, но требует свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254 для трансформаторов малой мощности. Напряжение 5 В и 24 В относится к классу безопасности SELV (очень низкое напряжение), что исключает риск поражения током при нормальной эксплуатации. Однако сам трансформатор подключен к сети 220 В - при работе с первичной стороной соблюдайте правила электробезопасности.

Преимущества

• Высокий КПД благодаря тороидальному сердечнику - меньше тепла и энергии теряется.
• Малый вес и компактность - удобен для установки в ограниченных пространствах.
• Низкий уровень electromagnetic interference (EMI) - не создаёт помех соседним устройствам.
• Два выходных напряжения в одном устройстве - экономия места и стоимости по сравнению с двумя отдельными трансформаторами.

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в пыльных условиях - степень защиты IP00 не предусматривает внешнюю защиту.
• Максимальная мощность 100 ВА - нельзя подключать устройства суммарной мощностью более 100 Вт (например, мощные двигатели, лампы накаливания).
• Работает только с переменным током 50 Гц - не совместим с постоянным током или частотой выше/ниже 50 Гц.
• Не рассчитан на длительную работу на предельной нагрузке - рекомендуется использовать до 80% от номинала (не более 80 ВА).

Примеры использования

• Питание PLC-контроллеров и датчиков в системах автоматизации станков.
• Запитка LED-подсветки и кнопок панелей управления.
• Системы сигнализации с реле 24 В и микроконтроллерами 5 В.
• Лабораторные стенды и учебные установки для обучения электромонтажу.

Практические советы

• Выбирайте сечение проводов вторичной цепи в зависимости от тока: для 24 В - минимум 0,5 мм2, для 5 В - 1,0 мм2 при нагрузке 100 ВА.
• Установите предохранитель на первичной стороне (например, 0,5 А) для защиты от перегрузки.
• Проверьте полярность при подключении выпрямителей - если вы используете выпрямитель после трансформатора, убедитесь, что он правильно подсоединён.
• Не закрывайте трансформатор плотными материалами - даже при небольшой мощности требуется естественная вентиляция.
• При замене аналога проверяйте соответствие всех параметров - особенно напряжений и мощности. Артикул et559948 - точный идентификатор модели ОСМ1-0,1 У3 220/5-24 от Электротехник.
