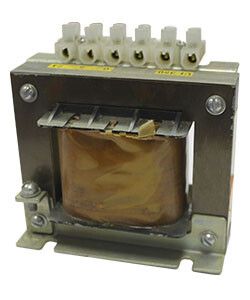

Трансформатор ОСМ1-0.1 У3 380/220 Электротехник ET559977

Трансформатор ОСМ1-0,1 У3 380/220 от бренда Электротехник - компактный однофазный трансформатор с тороидальным сердечником, предназначенный для снижения напряжения с 380 В до 220 В в системах управления, местного освещения и выпрямителей. Мощность 0,1 кВА делает его идеальным для маломощных цепей, а медные катушки обеспечивают устойчивую работу даже при длительной нагрузке.

Назначение и область применения

Трансформатор ОСМ1-0,1 У3 380/220 предназначен для преобразования напряжения в сетях переменного тока частотой 50 Гц. Его основное применение - питание:

• Цепей управления промышленного оборудования (станки, конвейеры, автоматические системы);
• Местного освещения в щитовых, на рабочих участках;
• Выпрямителей по двухполупериодной схеме (например, для питания контроллеров, реле, индикаторов).

Работает исключительно в закрытых помещениях, где нет воздействия внешней среды - не подходит для улицы, сырых цехов или открытых распределительных устройств.

Технические характеристики

• Первичное напряжение: 380 В - подключение к трёхфазной сети через одну фазу и ноль.
• Вторичное напряжение: 220 В - стандартное напряжение для бытовых и промышленных потребителей.
• Номинальная мощность: 0,1 кВА (100 ВА) - рассчитан на ток до ~0,45 А во вторичной цепи.
• Тип сердечника: тороидальный - обеспечивает минимальные потери, низкий уровень шума и компактную форму.
• Материал проводника: медь - высокая проводимость, долгий срок службы, устойчивость к перегреву.
• Степень защиты: IP00 - полностью открытая конструкция; требует обязательной установки внутри корпуса или щита.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Климатическое исполнение: У3 - работает при температуре от –45 C до +40 C, в условиях невзрывоопасной среды и на высоте до 1000 м над уровнем моря.

Совместимость и монтаж

Трансформатор ОСМ1-0,1 У3 380/220 имеет контактные зажимы на изолированных пластиковых колодках - удобно для подключения проводов сечением до 1,5 мм2. Для монтажа требуется:

• Установка в защищённом электрощите или корпусе - из-за IP00 нельзя использовать открыто.
• Фиксация на DIN-рейке или плоской поверхности с помощью крепёжных отверстий (не указаны в спецификации - проверьте физически перед заказом).
• Подключение первичной обмотки к фазе и нулю 380 В (не к двум фазам!); вторичная обмотка - к нагрузке 220 В.
• Обязательно соблюдайте полярность при подключении выпрямителей - ошибка может повредить оборудование.

Безопасность и стандарты

Трансформатор соответствует требованиям к работе в промышленных условиях согласно ГОСТ и нормам безопасности для внутренних установок. Отсутствие степени защиты IP00 означает, что все токоведущие части доступны - поэтому запрещено использование вне герметичных корпусов. Пропитка лаком и качественная изоляция предотвращают пробои и замыкания при повышенной влажности внутри помещения.

Преимущества

• Тороидальный сердечник из холоднокатаной стали - меньше потерь энергии, ниже нагрев, слабый магнитный шум.
• Медные катушки - выше эффективность и долговечность по сравнению с алюминием.
• Вакуумная пропитка лаком - улучшена влагостойкость и механическая прочность намотки.
• Ударо- и вибростойкость - подходит для установки на оборудовании с вибрацией (например, насосы, компрессоры).
• Лёгкий вес и компактные габариты - экономят место в щитах.

Ограничения применения

• Не допускается установка на открытом воздухе, в сырых, пыльных или химически агрессивных средах - IP00 не обеспечивает никакой защиты.
• Не предназначен для постоянной нагрузки свыше 0,1 кВА - возможен перегрев и выход из строя.
• Не подходит для питания силовой аппаратуры (электродвигатели, нагреватели >200 Вт).
• Требуется принудительное охлаждение при длительной работе на предельной мощности - не рекомендуется монтировать в плотно забитых щитах без вентиляции.

Примеры использования

• Питание кнопочных постов и индикаторов на станке ЧПУ.
• Освещение внутри электрощита для обслуживания.
• Источник питания для PLC-контроллера или реле времени после выпрямителя.
• Система аварийной сигнализации в цеху с питанием от 380 В сети.

Практические советы

• Выбирая трансформатор ОСМ1-0,1 У3 380/220, убедитесь, что ваша нагрузка не превышает 100 ВА - лучше иметь запас 20–30 %.
• Проверьте наличие крепёжных отверстий на корпусе перед установкой - некоторые модели требуют самодельных кронштейнов.
• Используйте термореле или предохранители на вторичной стороне - особенно если питается чувствительная электроника.
• Не соединяйте несколько таких трансформаторов параллельно - они не предназначены для этого и могут выйти из строя.
• При замене старого трансформатора - сравнивайте не только напряжение, но и тип сердечника: тороидальные менее подвержены помехам.
