Трансформатор ОСМ1-0.25 У3 380/220 Электротехник ET560276

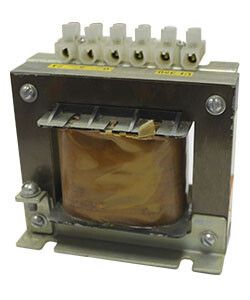

Трансформатор ОСМ1-0,25 У3 380/220 от бренда Электротехник - это компактный однофазный тороидальный трансформатор мощностью 0,25 кВА, предназначенный для снижения напряжения с 380 В до 220 В в системах управления, местного освещения и вторичных цепях выпрямителей. Артикул et560276 соответствует модели, широко применяемой в промышленной автоматике.

Назначение и область применения

Трансформатор ОСМ1-0,25 У3 380/220 преобразует входное напряжение 380 В в выходное 220 В для питания низковольтных устройств. Подходит для:

• Цепей управления станков и автоматических линий;
• Локального освещения в щитовых и производственных помещениях;
• Сигнализационных систем;
• Выпрямителей по двухполупериодной схеме (например, для питания реле, контакторов, контроллеров).

Работает в закрытых помещениях при нормальных температурных условиях. Не предназначен для уличного или влажного использования.

Технические характеристики

• Первичное напряжение: 380 В - питание от трёхфазной сети 380 В (между фазами);
• Вторичное напряжение: 220 В - стандартное напряжение для бытовых и промышленных нагрузок;
• Номинальная мощность: 0,25 кВА (250 ВА) - максимальная нагрузка, которую можно подключить без перегрева;
• Частота: 50 Гц - совместим с сетью России и стран СНГ;
• Материал проводника: медь - обеспечивает низкие потери и долгий срок службы;
• Тип сердечника: тороидальный - минимизирует рассеивание поля, снижает уровень шума и нагрев;
• Степень защиты: IP00 - нет внешней защиты; корпус открытый, требует установки в защищённую нишу или корпус;
• Изоляция: термостойкая, пропитана вакуумным лаком - повышает надёжность при колебаниях температуры и влажности;
• Контакты: на пластиковой колодке - удобны для подключения проводов.

Совместимость и монтаж

Трансформатор ОСМ1-0,25 У3 380/220 имеет два входных и два выходных зажима. Для монтажа требуется:

• Подключение первичной обмотки к фазному напряжению 380 В между двумя фазами трёхфазной сети;
• Подключение вторичной обмотки к нагрузке 220 В - важно соблюдать полярность при работе с выпрямителями;
• Фиксация на стене или внутри распределительного щита с помощью болтов или кронштейнов (крепление не входит в комплект);
• Обязательно использовать защитную крышку или корпус - из-за IP00 контакт с токоведущими частями возможен при открытом доступе.

Не допускается установка рядом с источниками тепла выше +40 C или во влажных зонах без дополнительной герметизации.

Безопасность и стандарты

Трансформатор ОСМ1-0,25 У3 380/220 соответствует требованиям ГОСТ Р МЭК 61558-1 и ГОСТ Р МЭК 61558-2-2 для силовых трансформаторов малой мощности. Пропитка лаком и использование меди обеспечивают соответствие классу изоляции F. Однако из-за степени защиты IP00 он не является безопасным при открытом доступе - обязательна установка в закрытую электрощитовую камеру.

Преимущества

• Тороидальный сердечник из холоднокатаной стали - меньше потерь энергии, ниже шум и нагрев по сравнению с Ш-образными аналогами;
• Медные катушки - повышенная эффективность и долговечность против алюминиевых решений;
• Устойчивость к вибрациям - идеально для установки на станках и конвейерах;
• Широкий диапазон рабочих температур (-45…+40 C) - работает даже в неотапливаемых цехах зимой;
• Пропитка вакуумным лаком - предотвращает впитывание влаги и увеличивает срок службы.

Ограничения применения

• Не применяется вне помещений - степень защиты IP00 исключает работу на улице, в сырых цехах или под открытым небом;
• Не подходит для нагрузок свыше 0,25 кВА - превышение вызывает перегрев и выход из строя;
• Требует принудительной защиты от случайного прикосновения - нельзя монтировать на видном месте без кожуха;
• Не предназначен для постоянной работы при температуре выше +40 C - нужен хороший теплообмен или вентиляция;
• Не имеет встроенного теплозащитного устройства - необходимо предусмотреть внешнюю защиту (плавкий предохранитель, термореле).

Примеры использования

• Питание кнопочных постов и световых индикаторов на металлорежущем станке;
• Освещение внутреннего пространства электрощита 220 В;
• Вторичная обмотка выпрямителя в схеме управления насосной станцией;
• Питание PLC-контроллера или реле времени в системе автономного контроля.

Практические советы

• Выбирая трансформатор ОСМ1-0,25 У3 380/220, проверьте, что ваша сеть даёт именно 380 В между фазами - не путайте с фазным напряжением 220 В!
• Для нагрузки около 200 ВА используйте кабель с сечением не менее 1,5 мм2 - этого достаточно для безопасного тока до 1,1 А;
• При монтаже в щите оставьте свободное пространство вокруг - тороидальный трансформатор выделяет тепло, хотя и мало;
• Замена трансформатора ОСМ1-0,25 У3 380/220 на другую модель должна учитывать те же габариты и тип крепления - все модели серии ОСМ имеют унифицированные размеры;
• Если планируете длительную работу при нагрузке >90%, рекомендовано установить дополнительный вентилятор или выбрать трансформатор большей мощности (например, ОСМ1-0,4 У3).
