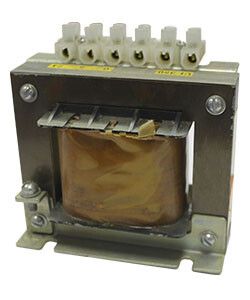

Трансформатор ОСМ1-0.4 У3 380/220 Электротехник ET560468

Трансформатор ОСМ1-0,4 У3 380/220 от бренда Электротехник - однофазный силовой трансформатор для снижения напряжения с 380 В до 220 В, предназначен для питания цепей управления, местного освещения, сигнализации и двухполупериодных выпрямителей в закрытых помещениях.

Назначение и область применения

Трансформатор ОСМ1-0,4 У3 380/220 преобразует напряжение сети 380 В в безопасное 220 В. Он применяется там, где требуется стабильное пониженное напряжение для слаботочных систем: управление автоматикой станков, питание световых сигналов, индикации, реле, контроллеров и выпрямителей. Подходит для промышленных объектов, цехов, энергообъектов и других помещений с постоянной температурой и отсутствием взрывоопасной среды.

Технические характеристики

• Мощность: 0,4 кВА
• Входное напряжение: 380 В, 50 Гц
• Выходное напряжение: 220 В
• Частота: 50 Гц
• Исполнение: У3 (умеренный климат, устойчивость к перепадам температуры)
• Рабочий диапазон температур: от –45 C до +40 C
• Высота эксплуатации: не выше 1000 м над уровнем моря
• Магнитопровод: витой разрезной из холоднокатаной электротехнической стали
• Обмотки: медные, каркасной конструкции с теплостойкой изоляцией
• Защита корпуса: пропитка вакуумным влагостойким лаком
• Зажимы: на изолирующих пластмассовых колодках

Совместимость и монтаж

Трансформатор ОСМ1-0,4 У3 380/220 подключается к трёхфазной сети через одну фазу и ноль. Для монтажа необходима жесткая фиксация на стене или щите с учётом свободного доступа к контактам. Максимальная площадь основания - 90×110 мм (по типовым габаритам серии ОСМ). Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте соответствие входного напряжения 380 В - подключение к 220 В приведёт к недопустимому снижению выходного напряжения.

Безопасность и стандарты

Трансформатор соответствует требованиям к защите от поражения током благодаря изолированным контактам и герметичной пропитке. Применяется в соответствии с ГОСТ 14254-96 (защита IP20). Не имеет встроенной защиты от перегрузки - внешняя защита (автомат, предохранитель) обязательна. Сертифицирован для работы в не взрывоопасной среде.

Преимущества

• Устойчив к механическим воздействиям - вибрациям и ударам благодаря прочному витому магнитопроводу
• Стабильно работает при широком диапазоне температур - от –45 C до +40 C
• Надёжная изоляция катушек и пропитка обеспечивают долгую службу даже в условиях повышенной влажности
• Пластиковые клеммы исключают риск пробоя и упрощают подключение
• Подходит для множества задач: от управления оборудованием до питания светодиодной индикации

Ограничения применения

• Не предназначен для открытых площадок - требует установки внутри помещений
• Не выдерживает длительную перегрузку - максимальная мощность 0,4 кВА; превышение вызывает перегрев
• Не совместим с сетью 220 В на входе - при таком подключении выход будет ниже 220 В
• Не имеет встроенного термозащитного автомата - необходимо использовать внешнюю защиту
• Не рекомендован для эксплуатации выше 1000 м над уровнем моря - возможны изменения параметров из-за разреженного воздуха

Примеры использования

• Питание кнопок управления и индикаторов на станках ЧПУ
• Освещение рабочих зон в цехах (например, лампы 220 В вблизи оборудования)
• Питание реле времени, контакторов, PLC-устройств
• Двухполупериодные выпрямители для получения постоянного тока 12–24 В
• Системы аварийной сигнализации в складских и производственных помещениях

Практические советы

• Перед монтажом проверьте напряжение на входе - оно должно быть именно 380 В, иначе трансформатор ОСМ1-0,4 У3 380/220 не обеспечит нужные 220 В на выходе
• Используйте автоматический выключатель на 2 А на входе - он защитит устройство от короткого замыкания
• При установке оставьте минимум 5 см свободного пространства вокруг корпуса для теплоотвода
• Не допускайте попадания воды или масла на корпус - хотя пропитка влагостойкая, она не делает устройство герметичным
• При замене старого трансформатора сравните габариты - модель ОСМ1-0,4 У3 380/220 от Электротехник имеет стандартизированную форму, совместимую со многими аналогами
