Трансформатор ОСМ1-0.25 220/5-22-220/36 У3 Минский ЭТЗ УТ-00002776 МЭТЗ им.Козлова

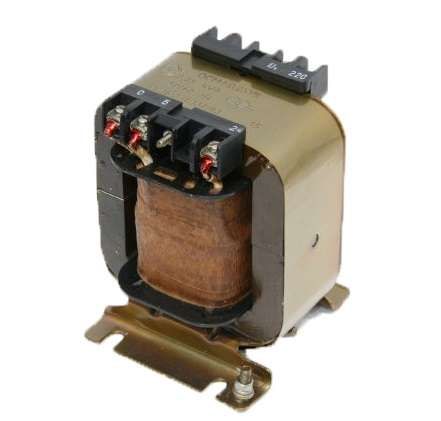

Трансформатор однофазный силовой ОСМ1-0.25 220/5-22-220/36 У3 предназначен для снижения напряжения в цепях управления и питания маломощного оборудования. Произведён Минским ЭТЗ им. В.И. Козлова, артикул ут-00002776.

Назначение и область применения

Трансформатор однофазный силовой ОСМ1-0.25 220/5-22-220/36 У3 преобразует входное напряжение 220 В в три выходных: 5 В, 22 В и 36 В. Подходит для питания устройств автоматизации, сигнализации, контрольной аппаратуры и других слаботочных систем. Часто используется на станках, конвейерах, пультах управления и в распределительных щитах.

Технические характеристики

• Мощность: 0,25 кВА (250 ВА)
• Входное напряжение: 220 В, 50 Гц
• Выходные напряжения: 5 В, 22 В, 36 В - каждое на отдельной обмотке
• Защита корпуса: IP00 (без защиты от внешних воздействий - требует установки в закрытом шкафу)
• Климатическое исполнение: У3 - для работы при температуре от −10 C до +40 C и относительной влажности до 80%
• Габариты и вес: не указаны - требуется проверить по чертежам производителя

Совместимость и монтаж

Трансформатор однофазный силовой ОСМ1-0.25 220/5-22-220/36 У3 имеет выводы для подключения проводов - без клеммных колодок. Монтируется на DIN-рейку или крепится болтами через монтажные отверстия в основании. Для безопасной эксплуатации рекомендуется использовать в защищённом электрошкафе. Обязательно соблюдайте полярность подключения первичной обмотки (220 В). Выходные обмотки можно использовать одновременно - суммарная нагрузка не должна превышать 250 ВА.

Безопасность и стандарты

Производитель соответствует требованиям ГОСТ 19677-2018 для трансформаторов силовых малой мощности. Напряжение 36 В на одном из выходов допускает применение в условиях повышенной опасности поражения электрическим током (по нормам ПУЭ). Отсутствие защиты IP не позволяет использовать трансформатор в открытых помещениях или местах с риском попадания воды и пыли.

Преимущества

• Три независимые вторичные обмотки позволяют питать несколько устройств с разными требованиями к напряжению одним прибором
• Стандартная мощность 0,25 кВА достаточна для большинства задач управления и сигнализации
• Российское производство обеспечивает совместимость с отечественной аппаратурой и запчастями
• Простая конструкция без электронных компонентов повышает надёжность и долговечность

Ограничения применения

• Не предназначена для длительной перегрузки - превышение мощности 250 ВА вызывает перегрев и выход из строя
• Не работает при температуре ниже −10 C и выше +40 C - не подходит для холодильных камер или жарких цехов без принудительного охлаждения
• Открытый корпус (IP00) требует обязательной установки внутри металлического шкафа
• Нет встроенного теплового предохранителя - необходимо предусмотреть внешнюю защиту от перегрузки (плавкий предохранитель или автомат)

Примеры использования

• Питание кнопок и индикаторов на пульте управления станком (через 22 В)
• Подключение реле и контакторов с катушками на 36 В
• Обеспечение питания светодиодных индикаторов или микроконтроллеров через 5 В
• Автономное питание системы аварийной световой сигнализации в цеху

Практические советы

• Перед монтажом проверьте соответствие нагрузки каждой обмотки - сумма всех потребляемых токов не должна превышать 250 ВА
• Для обмотки 36 В используйте кабель с изоляцией не менее 60 В - даже при низком напряжении важно исключить пробой
• Если нужна только одна выходная обмотка - остальные оставьте разомкнутыми; замыкание холостых обмоток недопустимо
• При сборке щита учитывайте габариты трансформатора - он занимает больше места, чем современные импульсные аналоги
• Для частого обслуживания выбирайте модели с выведенными клеммами на передней панели шкафа
