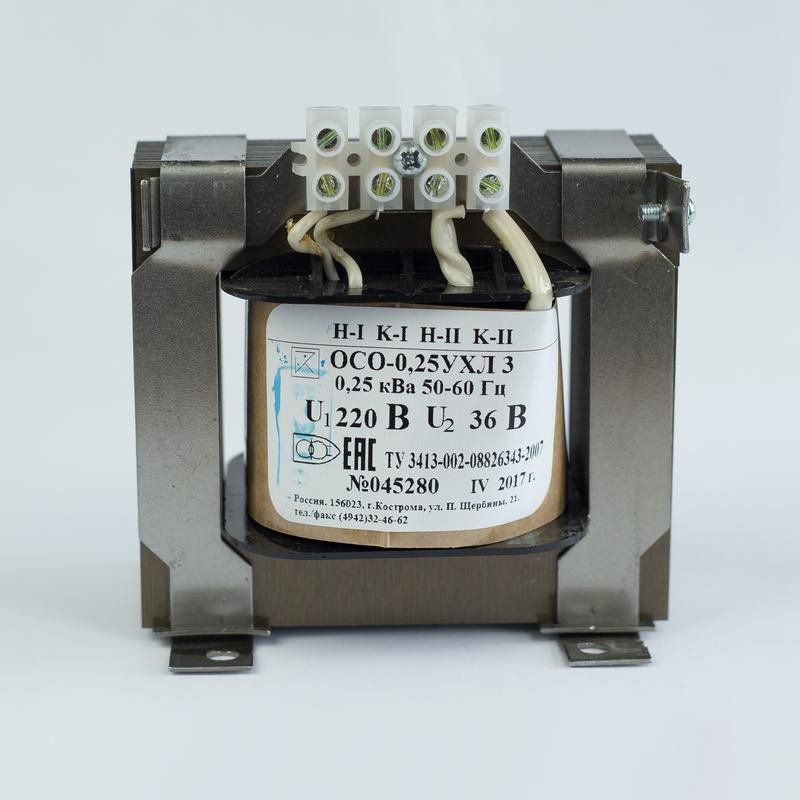

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 380/24В УХЛ3 от Костромского ФГУ ИК-1 предназначен для безопасного снижения напряжения с 380 В до 24 В, обеспечивая питание цепей управления и местного освещения в промышленных условиях.

Назначение и область применения

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 380/24В УХЛ3 используется для преобразования высокого входного напряжения (380 В или 220 В) в низкое выходное (24 В) - это необходимо для питания устройств, работающих на безопасном напряжении. Применяется в системах управления станков, конвейеров, автоматических линий, а также для местного освещения и световой сигнализации. Благодаря низкому выходному напряжению снижается риск поражения электрическим током при обслуживании оборудования.

Технические характеристики

• Входное напряжение: 380 В (возможно подключение и к 220 В)
• Выходное напряжение: 24 В
• Номинальная мощность: 0,25 кВА (250 Вт)
• Номинальный ток на выходе: 0,7 А
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP00 - корпус не защищён от прикосновений и внешних воздействий, требует установки в закрытом щите

Совместимость и монтаж

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 380/24В УХЛ3 имеет два вывода на входе (L1, L2) и два на выходе (U1, U2). Подключается к трёхфазной сети через одну фазу и ноль. Для монтажа требуется жестко закрепить трансформатор на металлической поверхности внутри распределительного шкафа. Масса устройства невелика - крепление возможно на DIN-рейку или с помощью болтов. Обязательно соблюдать полярность при подключении вторичной обмотки - перепутанные провода не повредят трансформатор, но могут нарушить работу схемы.

Безопасность и стандарты

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 380/24В УХЛ3 соответствует требованиям ГОСТ Р 51321.1 и является устройством класса безопасности II - двойная изоляция между обмотками. Выходное напряжение 24 В относится к категории сверхнизкого напряжения (СНН), что делает его допустимым для использования в зонах с повышенной опасностью поражения током. Однако из-за отсутствия защиты (IP00) он не может использоваться вне электрощита - открытый доступ к клеммам создаёт риск поражения током.

Преимущества

• Высокая надёжность благодаря простой конструкции - нет движущихся частей, минимальный срок службы - 15+ лет
• Работает стабильно даже при колебаниях входного напряжения +-10%
• Не требует настройки, обслуживания или программирования
• Поддерживает совместимость с большинством стандартных контакторов, реле и кнопочных постов, рассчитанных на 24 В

Ограничения применения

• Не применяется в помещениях с постоянным попаданием воды, масла или агрессивных паров - отсутствие герметизации (IP00) исключает использование на открытом воздухе или в сырых цехах без кожуха
• Нельзя использовать для питания мощных потребителей - максимальная нагрузка 250 Вт, что эквивалентно 10–12 LED-светильникам по 20 Вт каждый
• Не подходит для импульсных или частотно-регулируемых нагрузок - только чисто активные или индуктивные (например, катушки реле)
• Запрещено подключать к выходу другие источники напряжения - возможен пробой обмоток

Примеры использования

• Питание кнопочного поста управления станком с 24 В
• Освещение рабочей зоны на конвейере
• Сигнальные лампы аварийной остановки
• Электромагнитные клапаны и маломощные реле в системах автоматики

Практические советы

• Перед монтажом проверьте, что входное напряжение действительно составляет 380 В - при подключении к 220 В трансформатор будет работать, но с меньшей эффективностью
• Выбирайте сечение проводов на выходе не менее 1,5 мм2 - для тока 0,7 А этого достаточно, чтобы избежать нагрева
• Обязательно используйте предохранители на входе (не более 1 А) и на выходе (0,7–1 А) - это защитит трансформатор от перегрузки
• При сборке щита располагайте трансформатор подальше от частотных преобразователей и ШИМ-устройств - они могут вызывать помехи в работе
• При длительной работе под нагрузкой контролируйте температуру корпуса - если он слишком горячий (>60 C), значит, вы превысили мощность
