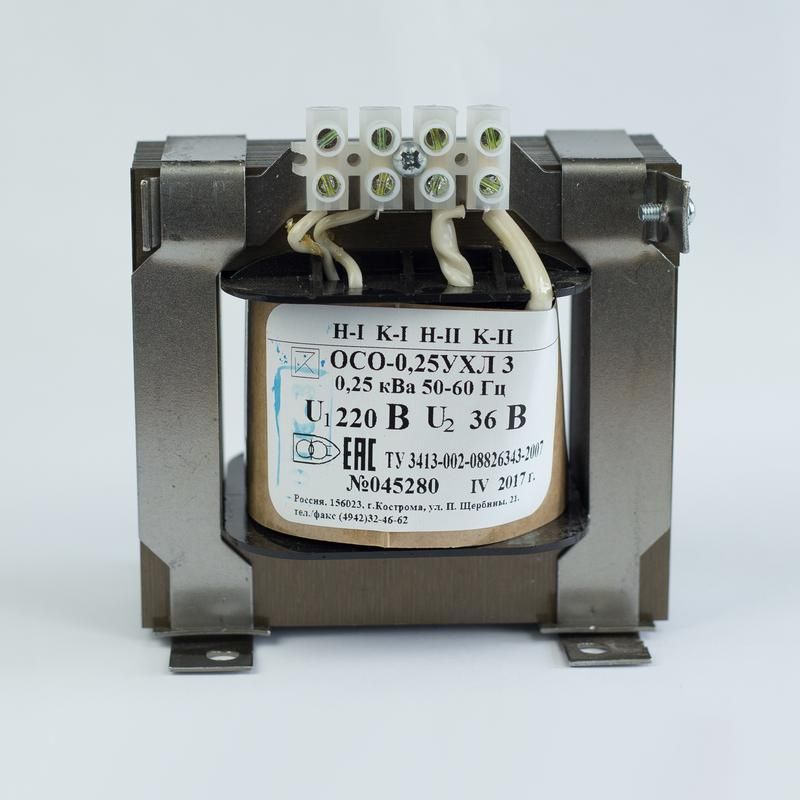

Трансформатор напряжения понижающий ОСО-0.25-09 УХЛ 3 220/36 - ОС0000002365 ФКУ ИК-1 (Кострома)

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 220/36В УХЛ3 от производителя Костромское ФГУ ИК-1 предназначен для безопасного снижения напряжения с 220 В до 36 В в целях питания управляющих цепей, местного освещения и сигнализации. Этот трансформатор - часть проверенной серии ОСО, известной надёжностью в промышленных условиях.

Назначение и область применения

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 220/36В УХЛ3 используется для преобразования сетевого напряжения 220 В в безопасное напряжение 36 В. Он применяется там, где важна электробезопасность персонала: в системах управления станков, на конвейерах, в щитах автоматизации, для питания светильников местного освещения и сигналов аварийной сигнализации. Благодаря тому, что он выполнен как трансформатор безопасности, его можно использовать в зонах с повышенным риском поражения током - например, в цехах с высокой влажностью или доступом к токоведущим частям.

Технические характеристики

• Напряжение первичной обмотки: 220 В (стандартная сеть 220/380 В)
• Напряжение вторичной обмотки: 36 В (безопасное напряжение согласно ГОСТ)
• Номинальная мощность: 0,25 кВА (250 Вт) - позволяет питать нагрузку до 6,9 А при 36 В
• Номинальный ток вторичной обмотки: 1,1 А - максимальный допустимый ток на выходе
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - корпус не защищён от внешних воздействий, требует установки в закрытом шкафу
• Тип: Однофазный понижающий трансформатор

Совместимость и монтаж

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 220/36В УХЛ3 имеет выводы для подключения проводов - без клеммных колодок. Подключение выполняется кабелем с медными жилами сечением не менее 1,5 мм2. Монтаж возможен на DIN-рейку или с помощью крепёжных отверстий в основании. Обязательно соблюдайте полярность: вход 220 В - на первичную обмотку, выход 36 В - на вторичную. Поскольку степень защиты IP00, устройство нельзя устанавливать открыто - обязательно помещайте его внутрь распределительного щита или корпуса с защитой от пыли и механических повреждений.

Безопасность и стандарты

Этот трансформатор соответствует требованиям ГОСТ Р 51321.1 и является трансформатором безопасности: его выходное напряжение 36 В не представляет опасности для жизни человека при случайном контакте. Применяется в соответствии с ПУЭ для цепей управления и освещения в помещениях с повышенной опасностью. Отличительная черта - гальваническая развязка между первичной и вторичной цепью, исключающая прохождение тока утечки через землю.

Преимущества

• Высокая надёжность благодаря простой и проверенной конструкции - нет электронных компонентов, которые могут выйти из строя
• Работает без перегрева при номинальной нагрузке - рассчитан на длительную работу
• Поддерживает стабильное выходное напряжение даже при колебаниях входного напряжения +-10%
• Совместим с большинством стандартных устройств управления и светильников на 36 В
• Произведён в России - гарантия качества и совместимости с отечественным оборудованием

Ограничения применения

• Не подходит для установки вне закрытых шкафов - IP00 не защищает от воды, пыли и механических ударов
• Нельзя использовать для питания силового оборудования - мощность всего 250 Вт, недостаточно для двигателей или нагревателей
• Не рекомендован для постоянной работы при температуре выше +40 C или ниже −40 C
• Запрещено подключать к сети 380 В - только 220 В
• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Питание кнопочных постов управления на металлорежущих станках
• Освещение рабочих зон внутри технологических шкафов
• Сигнальные лампы на пультах контроля производства
• Цепи управления реле и контакторов в щитах автоматики
• Системы оповещения в цехах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - 220 В, а не 380 В
• Выбирайте кабели с достаточным сечением: для вторичной цепи - минимум 1,5 мм2, особенно при длинных участках
• Обеспечьте хорошую вентиляцию вокруг трансформатора - хотя он мало греется, перегрев снижает срок службы
• Не забывайте заземлять металлический корпус трансформатора, даже если он не требуется по нормам - это повысит безопасность
• При замене старого трансформатора сверьте мощность и напряжение - ОСО-0.25-09 220/36В УХЛ3 заменяет аналоги с такими же параметрами
