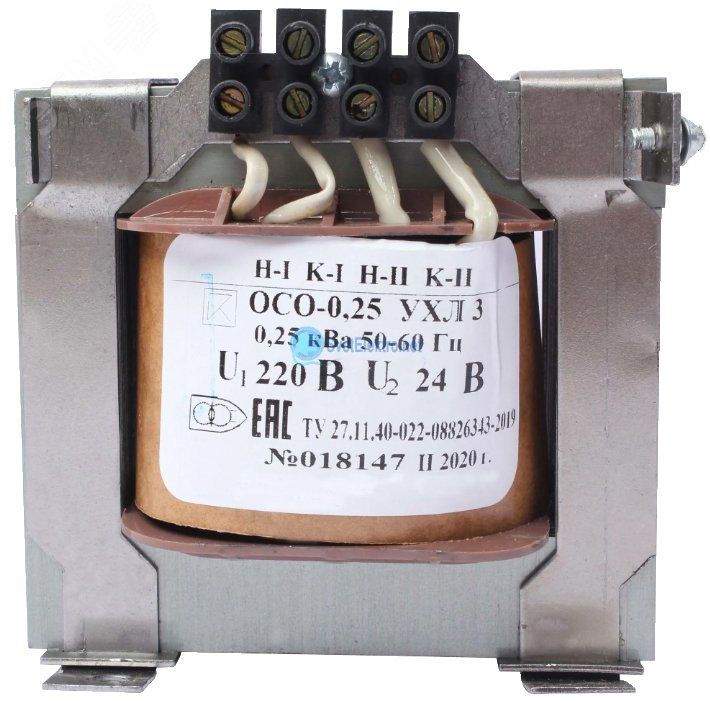

Трансформатор ОСО-0.25 УХЛ3 220/24. IP00 Электротехник ET003491

Трансформатор ОСО-0,25 УХЛ3 220/24, IP00 от бренда Электротехник - это понижающий трансформатор для преобразования сетевого напряжения 220 В в безопасное 24 В. Он рассчитан на постоянную нагрузку до 250 ВА и применяется там, где требуется изолированное питание маломощных устройств. Артикул et003491 соответствует модели с открытой конструкцией и без защиты от внешних воздействий.

Назначение и область применения

Трансформатор ОСО-0,25 УХЛ3 220/24, IP00 предназначен для питания устройств, работающих на пониженном напряжении 24 В. Его используют для подключения переносных светильников, ламп местного освещения, контрольных панелей, сигнализаций и другого оборудования на станках, конвейерах, сборочных линиях и в цехах с повышенной требовательностью к безопасности.

Режим работы - продолжительный, то есть трансформатор можно включать на длительное время без перегрева при соблюдении номинальной нагрузки.

Технические характеристики

• Первичное напряжение: 220 В - подключение к бытовой или промышленной сети переменного тока
• Вторичное напряжение: 24 В - выходное напряжение для безопасного питания устройств
• Номинальная мощность: 250 ВА - максимальная нагрузка, которую трансформатор может выдерживать постоянно
• Количество фаз: 1 - работает от однофазной сети
• Степень защиты: IP00 - открытое исполнение, без корпусной защиты от пыли, влаги и прикосновений
• Тип: сухой - не содержит жидкого изоляционного материала, не требует обслуживания

Совместимость и монтаж

Трансформатор ОСО-0,25 УХЛ3 220/24, IP00 устанавливается внутри щита, шкафа или защищённого кожуха, так как сам по себе не имеет корпуса. Подключение первичной обмотки - к сети 220 В через автоматический выключатель. Вторичная обмотка подключается к нагрузке (например, светильнику) медными проводами сечением не менее 1,5 мм2.

Учитывайте, что при работе трансформатор нагревается - обеспечьте свободное пространство вокруг него для естественного охлаждения. Монтировать его на металлические поверхности допускается, но необходимо исключить замыкание между выводами и заземлёнными элементами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254, применяемым к силовым трансформаторам. Напряжение 24 В на выходе снижает риск поражения электрическим током, что делает его подходящим для условий с высокой влажностью или доступом персонала к оборудованию.

Не используйте трансформатор в условиях, когда он может быть затронут каплями воды, пылью или механическими повреждениями - IP00 не предусматривает никакую защиту.

Преимущества

• Высокая надёжность благодаря сухой изоляции и отсутствию масла
• Малый вес и компактные габариты для удобного монтажа в ограниченном пространстве
• Подходит для длительной работы без перерыва
• Низкий уровень помех - не влияет на работу чувствительной электроники рядом

Ограничения применения

• Нельзя использовать вне закрытых электрошкафов - отсутствие защиты IP00 делает его уязвимым к окружающей среде
• Не предназначена для установки на улице, в сырых помещениях или зонах с пылевыми выбросами
• Запрещено превышать мощность 250 ВА - перегрузка вызывает перегрев и выход из строя
• Не рекомендован для питания устройств с импульсной нагрузкой (например, светодиодных драйверов без фильтрации) - возможны перегрузки по пиковой мощности

Примеры использования

• Освещение рабочих зон на металлорежущих станках
• Питание кнопочных постов управления с низковольтной индикацией
• Подключение аварийных светильников в цехах
• Питание датчиков и реле в системах автоматизации

Практические советы

• Выбирайте трансформатор с запасом мощности - если нагрузка составляет 200 ВА, лучше взять модель на 250 ВА, чтобы избежать перегрева
• Проверяйте полярность вторичной обмотки перед подключением - хотя она не имеет полярности, важно правильно соединить фазу и ноль на входе
• Обеспечьте заземление корпуса устройства, к которому крепится трансформатор - даже при IP00 это снижает риск возникновения потенциала
• При использовании нескольких трансформаторов ОСО-0,25 УХЛ3 220/24, IP00 в одном шкафу - учтите суммарное теплоотведение
• Артикул et003491 совпадает с серийным выпуском Электротехник - при замене проверяйте соответствие параметров, особенно мощности и напряжения
