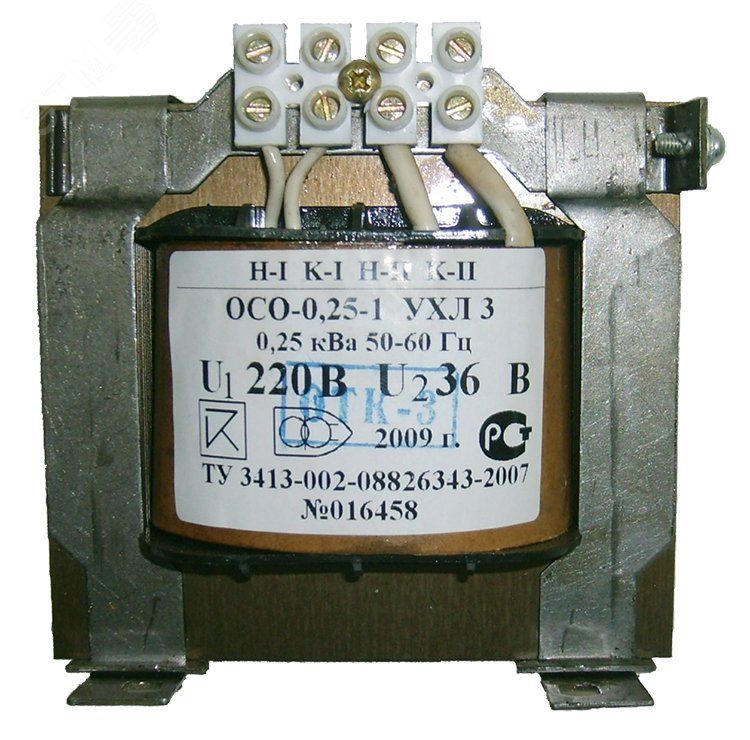

Трансформатор ОСО-0.25 УХЛ3 220/36. IP00 Электротехник ET003107

Трансформатор ОСО-0,25 УХЛ3 220/36 IP00 от бренда Электротехник - это понижающий трансформатор для преобразования сетевого напряжения 220 В в безопасное 36 В. Он рассчитан на длительную работу и применяется там, где требуется изолированное питание маломощных устройств, например, переносных светильников или ламп на станках.

Назначение и область применения

Трансформатор ОСО-0,25 УХЛ3 220/36 IP00 предназначен для снижения напряжения с 220 В до 36 В. Его используют для питания устройств, работающих в условиях повышенной опасности поражения электрическим током:

• переносные светильники и лампы местного освещения;
• электроинструменты с низковольтными двигателями;
• станочное оборудование с контролируемыми зонами обслуживания;
• другие устройства, требующие гальванической развязки от сети 220 В.

Режим работы - продолжительный, то есть трансформатор можно включать на длительное время без перерыва.

Технические характеристики

• Первичное напряжение: 220 В - подключение к бытовой или промышленной сети переменного тока.
• Вторичное напряжение: 36 В - выходное напряжение, соответствует требованиям безопасности для рабочих зон.
• Номинальная мощность: 250 ВА - максимальная нагрузка, которую трансформатор способен выдерживать без перегрева. Это эквивалентно примерно 7 А при 36 В.
• Количество фаз: одна - работает от однофазной сети 220 В.
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; корпус открытый, без кожуха.
• Тип: сухой - не содержит жидкого теплоносителя, не требует специального обслуживания.

Совместимость и монтаж

Трансформатор ОСО-0,25 УХЛ3 220/36 IP00 имеет выводы первичной и вторичной обмоток, доступные для прямого подключения проводами. Монтаж выполняется на стену, шасси или DIN-рейку с помощью крепёжных отверстий (наличие и размеры не указаны - уточните у производителя). Подключение к сети 220 В должно осуществляться через автоматический выключатель или предохранитель. Для вторичной цепи рекомендуется установить защиту от КЗ, особенно при использовании длинных кабелей.

Учитывайте, что IP00 не защищает от пыли, влаги и случайного прикосновения - трансформатор необходимо размещать внутри закрытых щитов или в недоступных для людей местах.

Безопасность и стандарты

Выходное напряжение 36 В соответствует нормам безопасности ГОСТ 12.2.007.0 и ПУЭ для зон с повышенной опасностью. Однако сам трансформатор не имеет корпуса - поэтому безопасность обеспечивается только правильной установкой. Нельзя использовать его в открытом виде вне электрошкафа или защитного ограждения.

Преимущества

• Простая и надёжная конструкция - отсутствие сложных элементов повышает долговечность.
• Малые габариты и вес - удобен для компактной установки на оборудовании.
• Не требует обслуживания - сухая изоляция исключает утечки масла или замену жидкости.
• Подходит для постоянной нагрузки - не перегревается при работе в режиме 24/7 при номинальной мощности.

Ограничения применения

• IP00 - нельзя применять во влажных помещениях, на улице, в цехах с пылью или брызгами воды.
• Не предназначен для питания мощных устройств - превышение 250 ВА вызывает перегрев и выход из строя.
• Не имеет встроенного тепловой защиты - необходим контроль температуры окружающей среды и вентиляция.
• Не совместим с импульсными или частотно-регулируемыми источниками - работает только с синусоидальной сетью 50 Гц.

Примеры использования

• Освещение рабочего места на токарном станке - лампа 36 В подключена к трансформатору ОСО-0,25 УХЛ3 220/36 IP00, установленному внутри щита станка.
• Питание переносного светильника в ремонтной мастерской - трансформатор смонтирован на стене, а кабель от него ведёт к светильнику с вилкой 36 В.
• Источник питания для кнопочных постов управления на конвейере - чтобы избежать поражения током при обслуживании.

Практические советы

• Выбирайте кабели для вторичной цепи с достаточным сечением - при 250 ВА и 36 В ток достигает ~7 А, используйте минимум 1,5 мм2 медного провода.
• Обязательно размещайте трансформатор в металлическом или пластиковом корпусе, который будет защищать от прикосновений и механических повреждений.
• Не соединяйте несколько трансформаторов параллельно - они не предназначены для такого включения.
• Проверьте соответствие нагрузки: суммарная мощность всех подключённых устройств не должна превышать 250 ВА.
• При замене старого трансформатора - сверьте параметры: именно модель ОСО-0,25 УХЛ3 220/36 IP00 от Электротехник имеет указанные характеристики и сертификаты.
