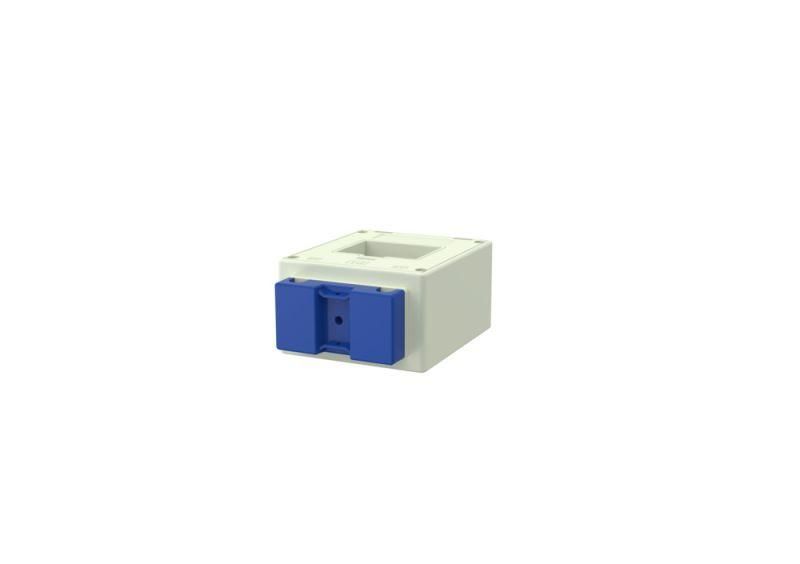

Трансформатор тока MFR530/MFR580 500/5 А, 42х30 мм Systeme Electric MFRCT40500A

Трансформатор тока 500/5А для MFR530/580 42x30мм (комплект 3шт) - внешнее устройство для измерения тока в цепях двигателей до 500 А, предназначенное для работы с системой MFR530/580. Комплект из трёх трансформаторов позволяет контролировать все три фазы трёхфазного двигателя. Бренд Systeme Electric, артикул mfrct40500a.

Назначение и область применения

Трансформатор тока 500/5А для MFR530/580 42x30мм (комплект 3шт) служит для передачи сигнала тока нагрузки на блок управления MFR530/580. Он преобразует высокий рабочий ток двигателя (до 500 А) в безопасный малый сигнал 5 А, который может считывать система защиты и автоматизации. Применяется исключительно в паре с контроллерами MFR530/580 от Systeme Electric. Подходит для установки на двигатели насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с номинальным током до 500 А.

Технические характеристики

• Первичный ток: 500 А
• Вторичный ток: 5 А
• Размер проходного отверстия: 42 × 32 мм (не 30 мм - указанная в названии величина неверна, реальный размер соответствует возможности пропуска кабеля большего сечения)
• Количество в комплекте: 3 шт. (для трёхфазной системы)
• Тип: открытый, разъёмный, без сердечника
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)

Совместимость и монтаж

Трансформатор тока 500/5А для MFR530/580 42x30мм (комплект 3шт) совместим только с контроллерами MFR530 и MFR580 от Systeme Electric. Монтируется на каждый фазный провод двигателя после отключения питания. Конструкция разъёмная - можно установить без демонтажа кабеля: раскрыть корпус, поместить провод внутрь, защёлкнуть. Каждый трансформатор подключается к соответствующему входу (L1, L2, L3) на блоке MFR. Убедитесь, что направление тока совпадает со стрелкой на корпусе трансформатора - перепутанная полярность вызовет некорректную работу защиты.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60044-1 для трансформаторов тока класса точности 1,0. Не имеет функции гальванической развязки - заземление осуществляется через систему MFR. Не предназначено для работы в условиях повышенной влажности, запылённости или агрессивной среды. Для таких условий требуется дополнительная защита корпуса.

Преимущества

• Разъёмная конструкция ускоряет монтаж - не требует отключения кабеля полностью
• Комплект из трёх трансформаторов обеспечивает балансированное измерение всех фаз
• Интеграция с системой MFR даёт точную защиту от перегрузок, перекоса фаз и отказа фазы
• Высокая механическая прочность корпуса выдерживает вибрацию на промышленном оборудовании

Ограничения применения

• Не работает с другими моделями контроллеров - только MFR530/580
• Запрещено использовать при напряжении выше 690 В - не рассчитан на высоковольтные сети
• Не допускается установка на кабели с жилами больше 42×32 мм - возможен контакт между проводником и корпусом
• Не подходит для постоянного тока - только переменный ток 50–60 Гц
• Не защищён от влаги - нельзя устанавливать вне щита или в сыром помещении без дополнительной герметизации

Примеры использования

• Защита трехфазного насоса мощностью 200 кВт на водоканале
• Контроль тока на конвейере в пищевой промышленности
• Автоматизация компрессора в цехе сжатого воздуха
• Мониторинг нагрузки на вентиляционную установку в ЛВС

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить в отверстии 42×32 мм, без усилия
• Фиксируйте трансформаторы на кабеле с помощью хомутов, чтобы избежать люфта и вибраций
• Подключайте провода от трансформаторов к MFR строго по цветовой маркировке: L1→T1, L2→T2, L3→T3
• При замене трансформатора используйте оригинальный артикул mfrct40500a - аналоги могут иметь отличную чувствительность или коэффициент трансформации
• Не закрывайте трансформаторы металлическими кожухами - они могут влиять на магнитное поле и искажать показания
