Трансформатор тока CTWW 5/5А, класс точности-0.5S, мощность -5ВА | CTWW-5-0.5S-5 DKC ДКС

Трансформатор тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА от DKC предназначен для точного измерения и передачи тока в цепях управления, защиты и учёта. Этот трансформатор тока используется во встроенных системах, где важна надёжность и соответствие нормам точности.

Назначение и область применения

Трансформатор тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА преобразует высокий первичный ток в безопасный вторичный сигнал для подключения измерительных приборов, устройств защиты и автоматики. Он применяется в однофазных сетях переменного тока частотой 50–60 Гц с рабочим напряжением до 1 кВ.

Устройство встраивается в низковольтные комплектные устройства (НКУ), шкафы релейной защиты, КТП, БКТП, токопроводы и другую распределительную аппаратуру. Подходит для задач учёта энергии, контроля нагрузки, работы автоматических выключателей и систем сигнализации.

Технические характеристики

• Номинальный первичный ток: 5 А - ток, который проходит через трансформатор тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА;
• Номинальный вторичный ток: 5 А - выходной ток, подаваемый на измерительные приборы; совпадает с первичным, что упрощает согласование с оборудованием;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (до 1% от номинала); подходит для коммерческого учёта;
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Коэффициент безопасности FS 5 - при перегрузке током до 5× номинального (25 А) трансформатор тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА не выйдет за пределы допустимой погрешности и сохранит работоспособность;
• Одна вторичная обмотка - один выходной канал для подключения одного прибора или группы последовательно соединённых приборов;
• Медная шина внутри корпуса - позволяет пропускать проводник без разрывов цепи, удобно при монтаже в уже смонтированных шинах;
• Винтовое соединение вторичной обмотки - надёжный контакт, подходящий для многожильных и одножильных проводов сечением до 4 мм2;
• Защита от прикосновения - корпус закрыт, исключает случайное касание к токоведущим частям при установленном состоянии.

Совместимость и монтаж

Трансформатор тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА устанавливается на шину или кабель без её разрезания. Медная шина имеет посадочный диаметр, соответствующий стандартным шинам 6–8 мм. Убедитесь, что внешний диаметр провода или шины не превышает внутреннее отверстие трансформатора.

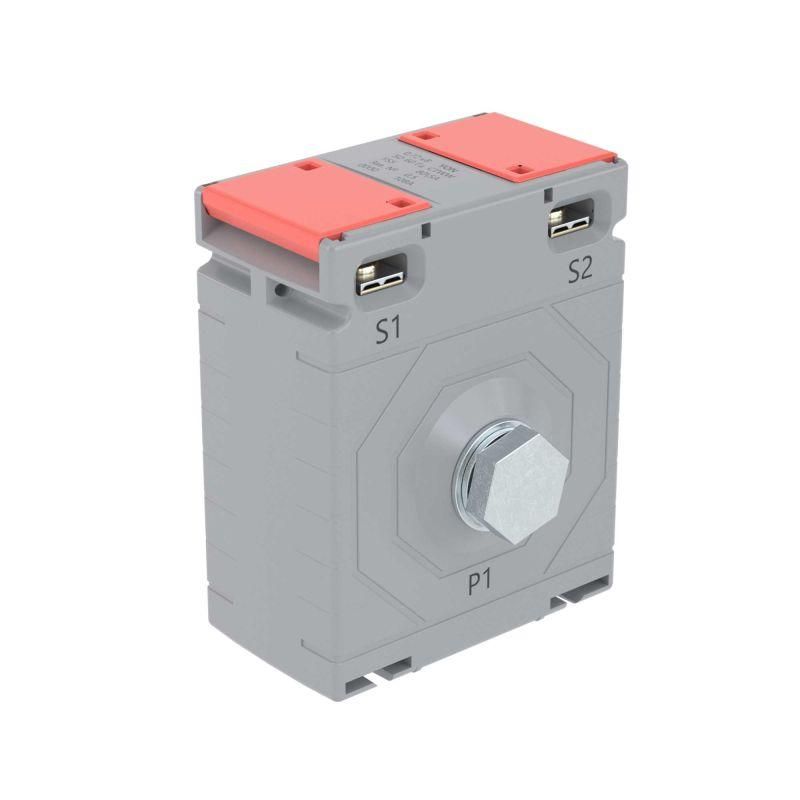

Вторичные выводы подключаются винтовыми зажимами. Перед подключением проверьте полярность - обозначения “P1”, “P2” на первичной стороне и “S1”, “S2” на вторичной должны соблюдаться. Обязательно замыкайте вторичную обмотку при отключении нагрузки - разомкнутая цепь может вызвать опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА соответствует требованиям к измерительным трансформаторам для сетей до 1 кВ. Защита от прикосновения выполнена в соответствии с IEC 60076 и ГОСТ Р 52790. Коэффициент безопасности FS 5 обеспечивает отказоустойчивость при кратковременных перегрузках, характерных для аварийных режимов.

Преимущества

• Высокая точность класса 0.5S делает его пригодным для коммерческого учёта электроэнергии;
• Встроенная медная шина снижает время монтажа и исключает необходимость разъединения силовой цепи;
• Небольшая габаритная мощность 5 ВА позволяет использовать его с современными цифровыми приборами, потребляющими мало энергии;
• Закрытый корпус и защита от прикосновения обеспечивают безопасность при обслуживании;
• Стандартное винтовое соединение совместимо с большинством типов кабелей и жил.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 25 А - даже при FS 5 длительная перегрузка приведёт к перегреву и выходу из строя;
• Работает только с переменным током - не подходит для постоянного тока или импульсных нагрузок;
• Нельзя применять в цепях с частотой ниже 45 Гц или выше 65 Гц - возможны искажения показаний;
• Вторичная нагрузка не должна превышать 5 ВА - подключение нескольких приборов требует суммарного расчёта их потребления;
• Не рассчитан на открытую установку вне щита - требуется защита от механических воздействий и влаги.

Примеры использования

• Подключение к счетчику электроэнергии в КТП для коммерческого учёта;
• Входной трансформатор тока в шкафу релейной защиты для срабатывания защиты от перегрузки;
• Интеграция в системы автоматического регулирования нагрузки на производстве;
• Контроль тока в токопроводе распределительного щита с цифровым мониторингом.

Практические советы

• Перед установкой проверьте, чтобы проводник проходил строго по центру окна трансформатора - смещение увеличивает погрешность;
• При использовании с несколькими приборами на вторичной обмотке сложите их полные сопротивления - сумма не должна превышать 5 ВА;
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда используйте перемычку или подключенное устройство;
• Для долговечности избегайте установки рядом с источниками тепла или в местах с повышенной вибрацией;
• При замене трансформатора тока CTWW 5A/5/5А, класс точности 0.5S, мощность 5ВА убедитесь, что новый экземпляр имеет тот же класс точности и номинальную мощность.
