Трансформаторов тока ТТЕ-Р 816 2500/5А 0,5 20ВА EKF - tte-r816-2500

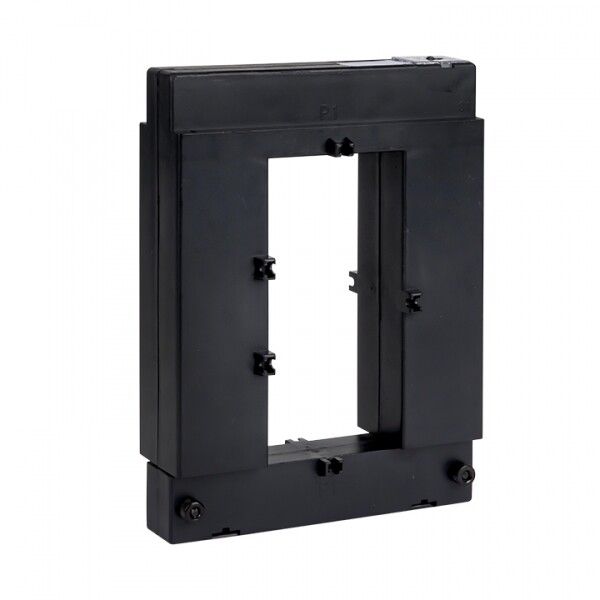

Трансформатор тока разъёмный ТТЕ-Р 816 2500/5А класс точности 0.5 20ВА УХЛ4 от EKF предназначен для точного измерения больших токов в цепях до 660 В, обеспечивая безопасную передачу сигнала на счетчики и другие измерительные устройства. Этот разъёмный трансформатор легко устанавливается на уже смонтированный проводник без его демонтажа.

Назначение и область применения

Трансформатор тока разъёмный ТТЕ-Р 816 2500/5А класс точности 0.5 20ВА УХЛ4 используется для преобразования высоких токов (до 2500 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему измерительные приборы - счётчики электроэнергии, реле защиты, аналитические системы - без прямого контакта с опасными токами. Применяется в распределительных щитах, на вводах зданий, в промышленных установках, где требуется точный учёт энергопотребления и контроль нагрузки.

Технические характеристики

• Номинальный первичный ток: 2500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - гарантирует погрешность не более +-0,5 % при рабочих нагрузках
• Номинальная мощность: 20 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Рабочее напряжение: до 660 В
• Коэффициент безопасности (FS): 10 - способен выдерживать кратковременные перегрузки до 10× номинального тока без повреждения
• Габариты: 120 × 80 мм
• Исполнение: с окном - позволяет надеть на проводник без его разрезания
• Тип подключения: винтовые клеммы для вторичной обмотки
• Степень защиты: IP67 (по типу корпуса - герметичный, защищён от пыли и временного погружения в воду)
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и температур от −40 C до +40 C

Совместимость и монтаж

Трансформатор тока разъёмный ТТЕ-Р 816 2500/5А класс точности 0.5 20ВА УХЛ4 совместим с любыми устройствами, принимающими входной сигнал 5 А: электронные счётчики, реле, анализаторы качества сети. Монтаж выполняется без отключения питания:

• Разъёмная конструкция открывается и замыкается вокруг фазного провода через защёлки
• Фиксация происходит за счёт быстрого механизма - не требует инструментов
• После установки вторичные выводы подключаются винтовыми клеммами - используйте медные жилы сечением до 2,5 мм2
• Обязательно соблюдайте полярность: L1 на входе, L2 на выходе
• Запрещено оставлять вторичную обмотку разомкнутой во время работы - это вызывает перенапряжение и риск повреждения

Безопасность и стандарты

Трансформатор тока разъёмный ТТЕ-Р 816 2500/5А класс точности 0.5 20ВА УХЛ4 соответствует требованиям ГОСТ Р 58975-2020 и имеет сертификат соответствия. Коэффициент безопасности FS=10 обеспечивает отказоустойчивость при аварийных перегрузках. Конструкция исключает контакт с токоведущими частями после установки. Для работы в помещениях с повышенной влажностью и на улице допускается использование благодаря исполнению УХЛ4 и степени защиты IP67.

Преимущества

• Не требует отключения линии при установке - экономит время при модернизации систем учёта
• Высокая точность класса 0.5 - подходит для коммерческого учёта электроэнергии
• Защита IP67 - работает даже в сырых и запылённых средах
• Компактные габариты - удобен для установки в плотных щитах
• Подтверждённая надёжность - продукт EKF, проверенный в тысячах объектах

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50–60 Гц
• Максимальный ток 2500 А - нельзя использовать для линий выше этого значения
• Вторичная нагрузка не должна превышать 20 В·А - превышение вызывает искажение показаний
• Не рекомендован для установки на многожильных проводах с диаметром больше 25 мм - возможен неполный захват окна
• Не следует применять в местах с постоянными механическими воздействиями - удары и вибрации могут нарушить герметичность

Примеры использования

• Установка на главном вводе в административном здании для подключения цифрового счётчика
• Контроль нагрузки на промышленном конвейере с двигателем 200 кВт
• Модернизация старых щитов без демонтажа кабеля - идеально для ремонта в действующих сетях
• Измерение тока в распределительных пунктах на заводе с напряжением 400 В

Практические советы

• Перед установкой проверьте диаметр проводника - он должен свободно проходить в окне трансформатора; оптимальный диаметр - до 20 мм
• После монтажа обязательно замерьте сопротивление вторичной цепи - оно не должно превышать 4 Ом при нагрузке 20 В·А
• Используйте только одножильные или многожильные провода с качественным обжимом - плохой контакт увеличивает погрешность
• При использовании нескольких трансформаторов в одной системе - следите за одинаковым направлением намотки всех устройств
• Для длительной эксплуатации в холодных регионах - проверяйте состояние защёлок зимой: они могут становиться хрупкими при минусовых температурах
