Трансформатор тока ТОП-0,66 0,5 15/5 5ВА | 50169DEK Dekraft APC

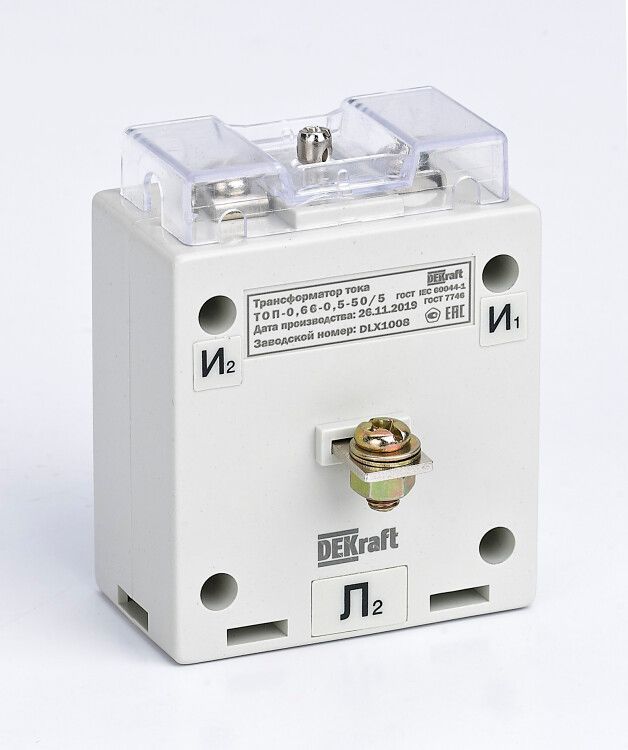

Трансформатор тока ТОП-0.66 0.5 15/5 5ВА от DEKraft предназначен для точного измерения тока в сетях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с катушечной конструкцией и шинным монтажом идеально подходит для установки в распределительных щитах и на силовые шины.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 15/5 5ВА используется в системах учета и защиты электроэнергии в цепях переменного тока частотой 50 Гц. Он преобразует большой первичный ток (до 15 А) в безопасный вторичный ток (5 А), который можно safely подключить к измерительным приборам. Применяется в промышленных щитах, на вводах оборудования, в системах автоматизации, где требуется точный контроль потребления энергии - например, на насосных станциях, конвейерах, компрессорах и других объектах с постоянной нагрузкой.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Первичный ток: 15 А
• Вторичный ток: 5 А
• Коэффициент трансформации: 15/5 (или 3:1)
• Класс точности: 0.5 - позволяет использовать устройство для коммерческого учёта электроэнергии
• Номинальная вторичная нагрузка: 5 ВА - максимальная допустимая мощность подключаемых приборов
• Тип конструкции: катушечный, с замкнутым магнитопроводом
• Подключение вторичной обмотки: винтовые зажимы
• Число вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предел, при котором трансформатор сохраняет работоспособность при перегрузках

Совместимость и монтаж

ТОП-0.66 0.5 15/5 5ВА устанавливается на шину методом “прохода” - проводник проходит через внутреннее отверстие трансформатора. Диаметр отверстия соответствует стандартному сечению медной или алюминиевой шины до 40×8 мм. Для монтажа не требуются дополнительные крепления. Подключение вторичной цепи осуществляется через винтовые зажимы - подходят провода сечением до 2,5 мм2. Устройство совместимо с любыми измерительными приборами, рассчитанными на входной ток 5 А и суммарную нагрузку ≤5 ВА (например, электронные счётчики, токоизмерительные клещи, реле тока).

Безопасность и стандарты

Трансформатор тока ТОП-0.66 имеет сертификат соответствия и выполнен в соответствии с требованиями ГОСТ Р 58821-2019. Корпус изготовлен из огнестойкого материала, что исключает распространение пламени при аварийном нагреве. Конструкция защищена от случайного прикосновения к токоведущим элементам - выполнено согласно нормам IP2X. Наличие FS=5 гарантирует, что при кратковременных перегрузках до 5-кратного значения номинального тока трансформатор не выйдет из строя и продолжит работу после восстановления режима.

Преимущества

• Высокая точность класса 0.5 - минимальная погрешность измерений, необходимая для коммерческого учёта
• Стабильная работа при температурных колебаниях благодаря качественному магнитопроводу
• Низкая собственная потеря мощности - снижает тепловую нагрузку на сеть
• Устойчивость к внешним помехам и перенапряжениям благодаря фактору FS=5
• Закрытый корпус и защита от прикосновения повышают безопасность обслуживания

Ограничения применения

• Не для постоянного тока - работает только в цепях переменного тока 50 Гц
• Максимальная вторичная нагрузка - 5 ВА. Подключение нескольких приборов с суммарной мощностью более этого значения вызывает искажение показаний
• Работает только при токе выше 1–2 % от номинала (15 А); при очень слабых токах (<0,3 А) точность снижается
• Не рекомендован для установки вне закрытых помещений - не имеет степени защиты IP67 или выше
• Не следует разрывать вторичную цепь во время работы - возможен пробой изоляции и выход из строя

Примеры использования

• На вводе в промышленный щит управления - для подключения электросчетчика
• В системе автоматического регулирования мощности двигателя - сигнал с ТОП-0.66 подаётся на реле тока
• В распределительных пунктах для мониторинга нагрузки на группу станков
• Как часть системы КИПиА на насосной станции - для сбора данных в SCADA

Практические советы

• Выбирая трансформатор, проверьте соответствие номинальной нагрузки (5 ВА) сумме импедансов всех подключённых приборов - лучше оставлять запас 10–20%
• При монтаже на шину убедитесь, что она плотно проходит через центральное отверстие - плохой контакт увеличивает погрешность
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно!
• Для удобства диагностики используйте тестовый разъём или перемычку на винтовых клеммах
• ТОП-0.66 0.5 15/5 5ВА от DEKraft хорошо зарекомендовал себя в условиях длительной эксплуатации - срок службы превышает 15 лет при правильной нагрузке
