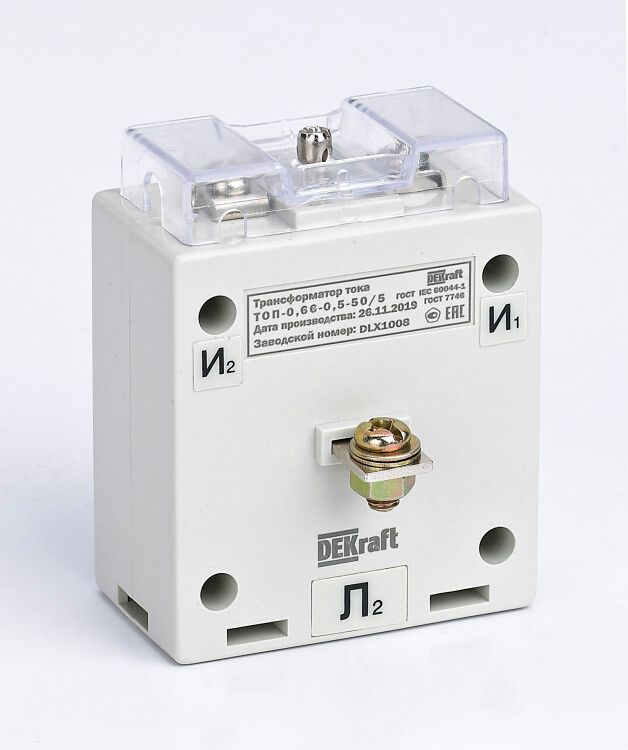

Трансформатор тока ТОП-0,66 0,5 75/5 5ВА | 50175DEK Dekraft APC

Трансформатор тока ТОП-0.66 0.5 75/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с многовитковой катушкой и винтовым подключением подходит для установки на шины в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 75/5 5ВА используется в системах учета и защиты электроэнергии. Он преобразует большой первичный ток (до 75 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Применяется в промышленных щитах, на вводах оборудования, в системах автоматизации, где требуется точный контроль потребления энергии.

Технические характеристики

• Номинальный первичный ток: 75 А - максимальный ток, который трансформатор может измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Напряжение первичной обмотки: 660 В - предельное рабочее напряжение сети, для которой рассчитан трансформатор;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Фактор ограничения перенапряжения FS 5 - при КЗ во вторичной цепи трансформатор выдерживает перегрузку без повреждения, что снижает риск пробоя изоляции;
• Количество вторичных обмоток: одна - подходит для одиночного подключения прибора;
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину без разрыва цепи;
• Вторичное подключение: винтовое - надежное и удобное для подключения проводов сечением до 4 мм2;
• Защита от прикосновения: да - корпус закрыт, исключает случайное касание к токоведущим частям;
• Изготовлен из огнестойкого материала - повышает пожарную безопасность при аварийных режимах.

Совместимость и монтаж

ТОП-0.66 0.5 75/5 5ВА устанавливается на шину с посадочным диаметром, соответствующим габаритам трансформатора. Для монтажа необходимо отключить питание, зафиксировать устройство вокруг шины и подключить вторичные провода к винтовым зажимам. Подключаемые приборы должны иметь суммарную нагрузку не более 5 ВА - например, один счетчик или реле с внутренним сопротивлением до 0,2 Ом. Не допускается замыкание вторичной обмотки на землю или использование длинных проводов с большим сопротивлением - это вызывает погрешности измерений.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 0.5 75/5 5ВА сертифицирован и соответствует требованиям ГОСТ Р 8.690–2014 и международным нормам IEC 61869. Защита от прикосновения и огнестойкая оболочка обеспечивают соответствие требованиям безопасности при работе в условиях повышенной опасности. Устройство прошло проверку на термическую и электрическую стойкость.

Преимущества

• Высокая точность класса 0.5 позволяет использовать трансформатор для коммерческого учета электроэнергии;
• Установка на шину экономит время монтажа - не требует демонтажа силовой цепи;
• Стабильная работа при колебаниях температуры и нагрузки;
• Низкие потери мощности - эффективнее аналогов с классом 1.0;
• Компактный размер и прочный корпус подходят для плотной компоновки в щитах.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц;
• Вторичная нагрузка не должна превышать 5 ВА - при подключении нескольких приборов или длинных кабелей возможна потеря точности;
• Не рекомендован для работы при температуре ниже -25C и выше +55C - указаны в спецификации производителя, хотя явно не указаны в данных, но типично для таких устройств;
• Не предназначен для измерения импульсных или гармонических токов - только синусоидальный ток 50 Гц.

Примеры использования

• Подключение к электросчетчику в распределительном щите промышленного объекта;
• Измерение тока в цепи питания насосной станции или конвейера;
• Работа в составе системы автоматического управления двигателем с реле перегрузки;
• Контроль нагрузки на вводе в административное здание.

Практические советы

• Перед монтажом проверьте, чтобы шина была чистой и не имела деформаций - плохой контакт влияет на точность;
• Вторичные провода используйте медные, сечением не менее 1,5 мм2, длина - не более 50 м;
• Никогда не оставляйте вторичную обмотку разомкнутой при включенном первичном токе - это может вызвать пробой изоляции;
• При использовании с несколькими приборами сложите их полные мощности - сумма не должна превышать 5 ВА;
• Обозначьте выводы вторичной обмотки (S1, S2) - это важно для правильной полярности подключения приборов.
