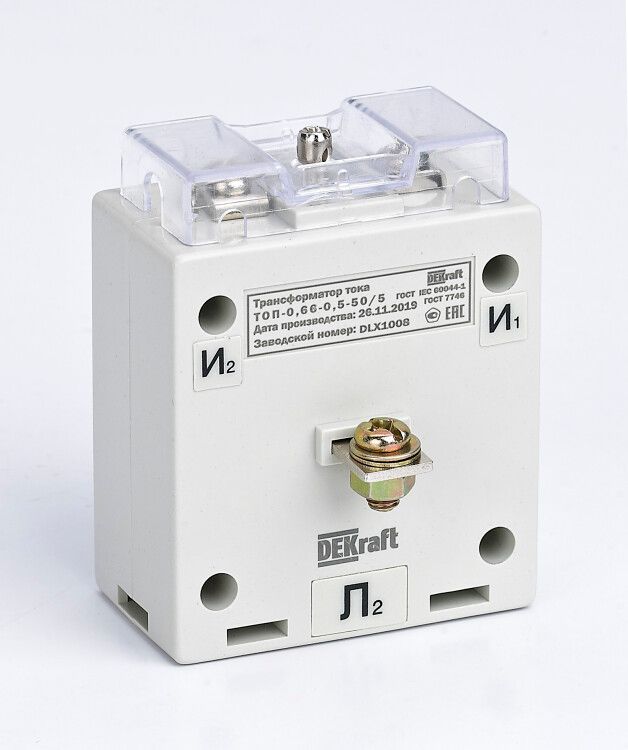

Трансформатор тока ТОП-0,66 0,5 80/5 5ВА | 50176DEK Dekraft APC

Трансформатор тока ТОП-0.66 0.5 80/5 5ВА от DEKraft предназначен для преобразования больших токов до 80 А в безопасный уровень 5 А для подключения измерительных приборов. Устройство применяется в сетях переменного тока 50 Гц на напряжение до 660 В и подходит для установки на шины распределительных устройств.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 80/5 5ВА используется для передачи сигнала тока от силовой цепи к измерительным приборам - счетчикам электроэнергии, амперметрам, реле защиты и другим устройствам автоматизации. Он работает в сетях с номинальным напряжением до 660 В и частотой 50 Гц. Подходит для установки в щитах управления, распределительных пунктах, на секционных выключателях и других местах, где требуется точный учет или защита по току.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 80 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать прибор для коммерческого учета энергии
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предельное отношение вторичного тока при КЗ к номинальному значению
• Тип подключения вторичной обмотки: винтовые зажимы
• Монтажное исполнение: с шиной - устанавливается путем протягивания проводника через окно трансформатора
• Защита от прикосновения: да - корпус исключает случайное касание к токоведущим частям
• Сертифицирован: соответствует требованиям нормативных документов РФ

Совместимость и монтаж

ТОП-0.66 0.5 80/5 5ВА устанавливается на одиночную шину или жилу сечением, соответствующим посадочному отверстию. Диаметр проходного канала не указан в данных - необходимо проверить физический размер перед монтажом. Для правильной работы вторичная цепь должна быть замкнута - нельзя допускать холостого хода. Подключение к приборам выполняется медными проводниками сечением не менее 2,5 мм2. Максимальная нагрузка на вторичную обмотку - 5 ВА, поэтому суммарное сопротивление подключенных приборов и проводов не должно превышать этот показатель.

Безопасность и стандарты

Обеспечена защита от прикосновения к токоведущим элементам - корпус выполнен из огнестойкого материала. Сертификат соответствия подтверждает соответствие требованиям ГОСТ и техрегламентов ЕАЭС. FS=5 указывает на способность сохранять работоспособность при кратковременных перегрузках до пятикратного значения номинального тока, что важно для надежной работы систем защиты.

Преимущества

• Высокий класс точности 0.5 - минимальная погрешность измерений, подходящая для коммерческого учета
• Устойчивость к перегрузкам благодаря фактору FS 5
• Огнестойкий корпус снижает риск возгорания при аварийных режимах
• Минимальные внутренние потери - эффективное использование энергии
• Стандартное винтовое подключение - удобство обслуживания и диагностики

Ограничения применения

• Не предназначен для постоянной работы при токах выше 80 А - возможны перегрев и потеря точности
• Работает только в сетях переменного тока 50 Гц - несовместим с постоянным током или частотой 60 Гц
• Поддерживает лишь одну вторичную обмотку - невозможно подключить несколько приборов без внешнего делителя
• Нагрузка не более 5 ВА - не подходит для длинных кабельных трасс или приборов с высоким потреблением
• Требуется обязательное замыкание вторичной цепи - разрыв может вызвать опасное повышение напряжения

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в распределительном щите промышленного объекта
• Измерение тока в цепи питания двигателя на конвейере с использованием реле тепловой защиты
• Контроль нагрузки на вводе в административное здание через приборы автоматического управления
• Установка на шину главного распределительного щита для сбора данных системами SCADA

Практические советы

• Перед установкой проверьте диаметр шины - он должен свободно проходить через окно трансформатора без усилия
• Никогда не оставляйте вторичную обмотку разомкнутой - даже кратковременный разрыв может повредить изоляцию
• Выбирайте приборы с суммарной нагрузкой ≤5 ВА: типовые амперметры потребляют 1–2 ВА, счетчики - 3–4 ВА
• При монтаже соблюдайте полярность: вход и выход вторичной обмотки должны совпадать с маркировкой на корпусе
• ТОП-0.66 0.5 80/5 5ВА от DEKraft - оптимальный выбор для средних нагрузок; при необходимости большего запаса по мощности рассмотрите модели с 10 ВА
