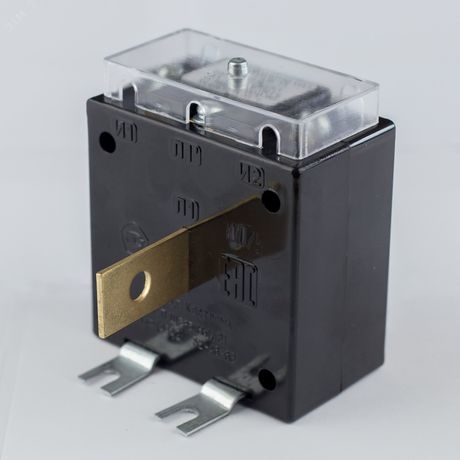

Трансформатор тока ТОП-0.66 100/5А 0.5 кл. 10ВА Кострома Костромское ФКУ ИК-1 ОС0000066279

Трансформатор тока ТОП 0,66 10 ВА 0,5 100/5 - это измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066279. Применяется в сетях напряжением до 0,66 кВ.

Назначение и область применения

Трансформатор тока ТОП 0,66 10 ВА 0,5 100/5 используется для точного измерения тока в силовых цепях и обеспечения работы устройств релейной защиты. Он позволяет подключать измерительные приборы (амперметры, счетчики энергии, реле) к проводникам с большими токами, не подвергая их прямому воздействию опасных значений. Подходит для установки в распределительных щитах, на вводах в здания, на трансформаторных подстанциях и в промышленном оборудовании.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ - предназначен для использования в сетях до 660 В.
• Первичный ток: 100 А - максимальный ток, который проходит через сердечник трансформатора.
• Вторичный ток: 5 А - выходной сигнал, подаваемый на измерительные приборы; стандартизированная величина для совместимости с большинством приборов.
• Мощность вторичной нагрузки: 10 ВА - максимальная мощность, которую трансформатор может передать на подключенную нагрузку (например, счетчик или реле); важно соблюдать этот параметр при выборе оборудования.
• Класс точности: 0,5 - гарантирует погрешность измерения не более +-0,5% при номинальной нагрузке; подходит для коммерческого учета электроэнергии.

Совместимость и монтаж

Трансформатор тока ТОП 0,66 10 ВА 0,5 100/5 устанавливается на шину или одиночный проводник без разрыва цепи - он имеет разъемное ядро. Для правильной работы необходимо:

• Закрывать сердечник полностью после монтажа - незамкнутое ядро вызывает перегрев и искажение показаний.
• Подключать только к нагрузке с суммарным импедансом ≤ 10 ВА - превышение приведёт к потере класса точности.
• Не допускать холостой ход вторичной обмотки - при отключённой нагрузке возникает опасное повышенное напряжение, риск повреждения изоляции и поражения.
• Обязательно заземлять один вывод вторичной обмотки - требование безопасности согласно ПУЭ.

Безопасность и стандарты

Трансформатор тока ТОП 0,66 10 ВА 0,5 100/5 соответствует требованиям ГОСТ Р 8.417–2018 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между высоковольтной цепью и низковольтными приборами, что исключает прямой контакт оператора с опасным потенциалом. Устройство рассчитано на работу в условиях нормальной температуры окружающей среды (от –25C до +40C).

Преимущества

• Высокий класс точности 0,5 - надёжный учёт электроэнергии, подходит для оплаты по договорам.
• Разъемная конструкция - монтаж возможен без демонтажа провода, экономит время при модернизации.
• Стандартный выход 5 А - совместим со всеми типовыми измерительными приборами и реле защиты.
• Защита приборов - предотвращает выход из строя счетчиков и реле при аварийных токах КЗ.

Ограничения применения

• Не применяется в сетях выше 0,66 кВ - превышение напряжения недопустимо.
• Не предназначен для постоянной работы при токе выше 100 А - возможен перегрев и потеря точности.
• Не использовать в условиях влажности >95% без дополнительной герметизации - материал корпуса не защищен от конденсата.
• Не подходит для импульсных или несинусоидальных токов - класс точности 0,5 действителен только при гармоническом токе 50 Гц.

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в жилом доме с вводом 100 А.
• Интеграция в систему релейной защиты двигателя на промышленном конвейере.
• Мониторинг нагрузки на главном вводе распределительного щита в офисном здании.
• Установка на секционирующем выключателе в комплектной трансформаторной подстанции.

Практические советы

• Выбирая трансформатор, проверьте, чтобы номинальная нагрузка подключенных приборов (сумма всех потребляемых ВА) не превышала 10 ВА.
• Если требуется увеличить точность - используйте трансформатор с классом 0,2S, но тогда потребуется и другая модель.
• При замене старого трансформатора - сохраните полярность подключения первичной и вторичной обмоток, иначе счетчик будет считать в обратную сторону.
• Проверяйте целостность вторичной цепи перед включением питания - даже кратковременный разрыв может повредить оборудование.
• Для многократного монтажа выбирайте модели с фиксирующими болтами - они обеспечивают лучший контакт и долговечность.
