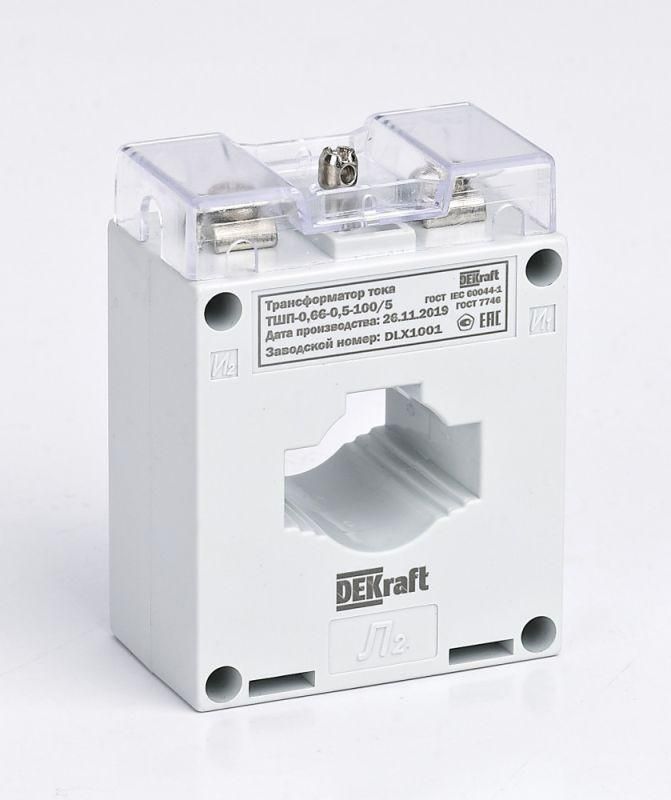

Трансформатор тока ТШП-0.66 100/5А кл. точн. 0.5S 5В.А d30мм DEKraft 50102DEK APC

Трансформатор тока ТШП-0.66 0.5S 100/5 5ВА, диаметр 30 мм от бренда DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в виде шинного трансформатора с окном 30 мм, что позволяет легко установить её на уже смонтированную шину без разрывов цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 100/5 5ВА, диаметр 30 мм используется в системах учёта электроэнергии, автоматизации и защите оборудования в сетях переменного тока 50 Гц. Подходит для установки на медные или алюминиевые шины в распределительных щитах, подстанциях, на вводах зданий и в промышленных объектах. Применяется там, где требуется высокая точность измерений даже при малых перегрузках - благодаря классу точности 0,5S.

Технические характеристики

• Номинальный первичный ток: 100 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 100/5
• Класс точности: 0,5S - гарантирует минимальную погрешность при токах от 1% до 120% от номинала, включая длительные перегрузки
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Номинальное напряжение: 660 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 30 мм - подходит для шин сечением до 30×10 мм
• Количество вторичных обмоток: одна
• Тип подключения: винтовые зажимы - надёжное и удобное подключение проводов сечением до 4 мм2
• Фактор безопасности FS 5 - способен выдерживать кратковременные перегрузки до 5-кратного значения номинального тока без повреждения
• Материал корпуса: огнестойкий термопластик

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 100/5 5ВА, диаметр 30 мм устанавливается на шину без её демонтажа - достаточно просунуть шину через окно 30 мм и закрепить устройство хомутиком или болтами. Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы помечены как “K1” и “K2”. Нагрузка на вторичную цепь не должна превышать 5 ВА - иначе точность измерений снижается. Для подключения используйте медные провода сечением 1–4 мм2. Устройство совместимо с большинством современных измерительных приборов, имеющих вход 5 А.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 100/5 5ВА, диаметр 30 мм имеет сертификат соответствия и выполнен с защитой от случайного прикосновения к токоведущим частям. Корпус изготовлен из самозатухающего материала, предотвращающего распространение пламени. Соответствует требованиям ГОСТ Р 8.699-2014 и международному стандарту IEC 61869-2 для трансформаторов тока класса 0,5S.

Преимущества

• Высокая точность измерений даже при слабых токах благодаря классу 0,5S - идеально для энергоучёта
• Устойчивость к перегрузкам: фактор безопасности FS 5 позволяет работать при кратковременных скачках тока до 500 А
• Лёгкая установка: монтаж без разрыва шины экономит время при модернизации или ремонте
• Стабильная работа при температурных колебаниях и в условиях повышенной влажности
• Минимальные внутренние потери - снижают нагрев и увеличивают срок службы

Ограничения применения

• Не применяется в постоянном токе - работает только в сетях переменного тока 50 Гц
• Запрещено использовать при нагрузке выше 5 ВА - это вызывает искажение показаний и возможное перегревание
• Не рекомендуется применять для шин толщиной более 10 мм - диаметр окна 30 мм рассчитан именно на шины 30×10 мм
• Вторичная цепь никогда не должна быть разомкнута во время работы - это создаёт опасное высокое напряжение!

Примеры использования

• Подключение к электросчётчикам в жилых и коммерческих зданиях
• Измерение тока на вводе в промышленный цех с мощными двигателями
• Работа в составе системы автоматического отключения при перегрузке (например, в связке с реле тока)
• Мониторинг потребления энергии на участках с переменной нагрузкой - например, на конвейерах или насосных станциях

Практические советы

• Перед монтажом проверьте, чтобы шина проходила свободно через окно 30 мм - при необходимости удалите заусенцы
• При подключении вторичной обмотки всегда замыкайте контакты K1-K2 через тестовый блок или измерительный прибор - не оставляйте цепь открытой
• Выбирайте нагрузку (приборы) так, чтобы суммарная мощность не превышала 5 ВА - например, один счётчик 3 ВА + провода 1,5 ВА = 4,5 ВА - безопасно
• Для долговечности избегайте установки рядом с источниками сильного тепла или в местах с механическими воздействиями
• Этот трансформатор тока ТШП-0.66 0.5S 100/5 5ВА, диаметр 30 мм - оптимальный выбор для замены аналогов типа ТШП-0,66 других производителей, если сохранён диаметр и класс точности
