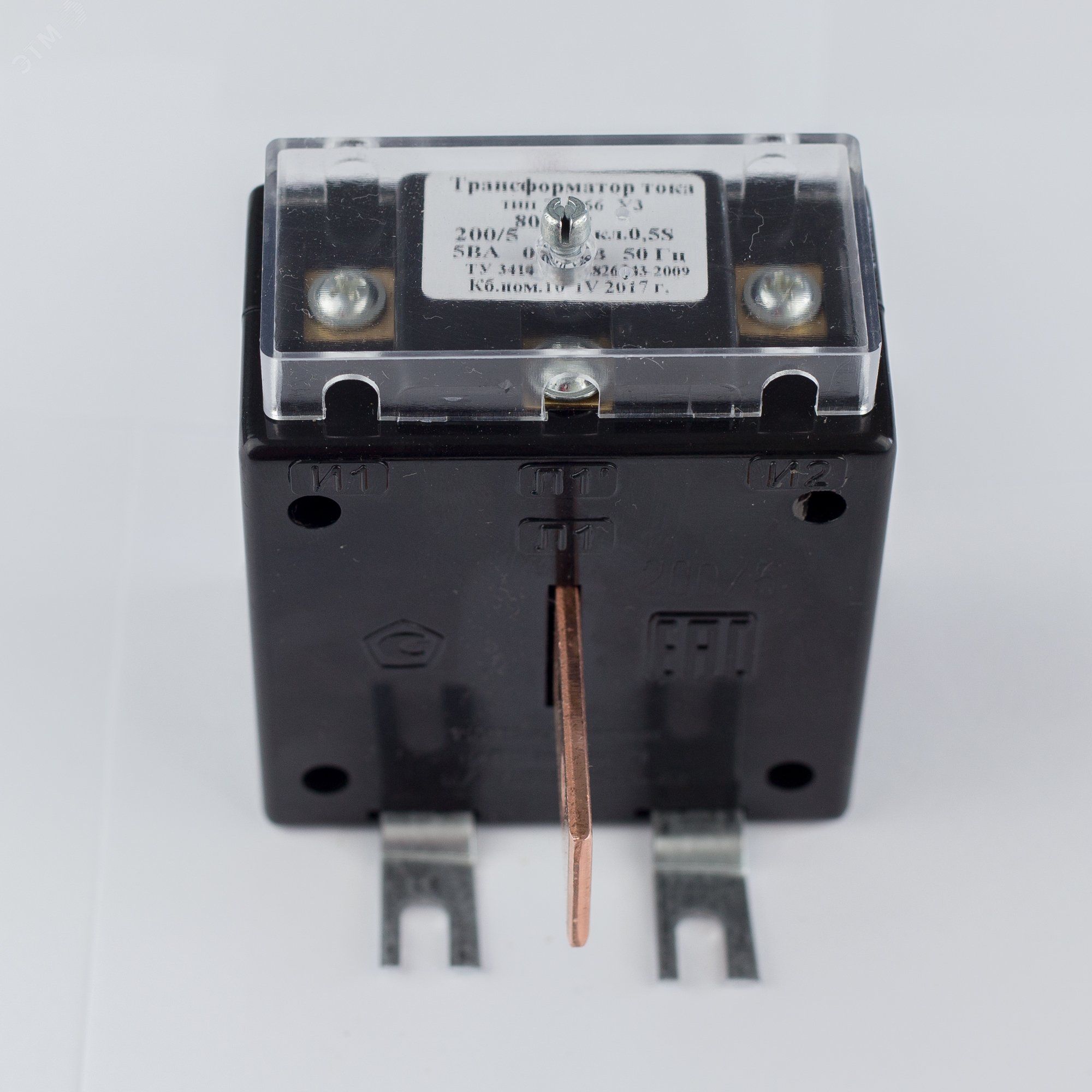

Трансформатор тока ТОП-0.66 300/5А 0.5 5ВА с шиной Костромское ФКУ ИК-1 ОС0000066248

Трансформатор тока ТОП 0,66 5 ВА 0,5 300/5 - измерительное устройство, предназначенное для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066248.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 300/5 используется для точного измерения тока в цепях переменного тока напряжением до 0,66 кВ. Он применяется в системах учета энергии, релейной защиты и автоматики на подстанциях, в щитах распределения, на промышленном оборудовании. Превращает ток до 300 А в стандартный выходной сигнал 5 А, что позволяет использовать обычные измерительные приборы без риска перегрузки.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Первичный ток: 300 А
• Вторичный ток: 5 А
• Мощность вторичной нагрузки: 5 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при номинальной нагрузке
• Тип: проходной, одновитковый, с сердечником из холоднокатаной стали
• Рабочая частота: 50 Гц

Совместимость и монтаж

ТОП 0,66 5 ВА 0,5 300/5 устанавливается на шину или проводник без разрыва цепи - он имеет проходную конструкцию. Подключается к измерительным приборам (амперметрам, счетчикам, реле защиты) через вторичную обмотку 5 А. Обязательно соблюдать полярность: выводы S1 и S2 должны соответствовать маркировке прибора. Вторичная цепь никогда не должна быть разомкнута во время работы - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока ТОП 0,66 5 ВА 0,5 300/5 соответствует требованиям ГОСТ 7746-2015 для измерительных трансформаторов тока. Предназначен для эксплуатации в закрытых помещениях с нормальной влажностью. Не предназначен для установки вне помещений или в условиях повышенной запыленности без дополнительной защиты.

Преимущества

• Высокий класс точности 0,5 - идеален для коммерческого учета электроэнергии
• Стандартный выход 5 А - совместим со всеми типовыми измерительными приборами
• Проходная конструкция - не требует демонтажа шины при установке
• Надежная механическая прочность корпуса - выдерживает вибрации и механические нагрузки на промышленных объектах

Ограничения применения

• Не допускается работа при вторичной нагрузке выше 5 ВА - возможна потеря точности
• Запрещено размыкание вторичной цепи при наличии тока в первичной - риск возникновения высокого напряжения и повреждения оборудования
• Не предназначен для постоянной работы при токе выше 300 А - возможен перегрев и искажение показаний
• Не рассчитан на работу в средах с агрессивными газами, химическими испарениями или температурой ниже –25 C

Примеры использования

• Подключение к трехфазному счетчику электроэнергии на входе в цеховой распределительный щит
• Защита двигателя через реле перегрузки в системе управления конвейера
• Измерение тока в главной шине 0,4 кВ на подстанции с использованием цифрового анализатора качества электроэнергии

Практические советы

• Выбирайте трансформатор тока ТОП 0,66 5 ВА 0,5 300/5 только тогда, когда максимальный рабочий ток в цепи близок к 300 А - для меньших токов лучше применить модели с меньшим коэффициентом трансформации
• Проверьте сечение шины: она должна свободно проходить через окно трансформатора - внутренний диаметр составляет около 30–35 мм
• Обязательно используйте перемычку или тестовый блок для временного замыкания вторичной цепи перед отключением приборов
• При монтаже в щите убедитесь, что провода вторичной цепи имеют достаточное сечение (не менее 2,5 мм2 медного) и надежно зажаты в клеммах
• Для длительной эксплуатации рекомендуется периодически проверять нагрев корпуса - при превышении 50 C следует проверить нагрузку и контакты
