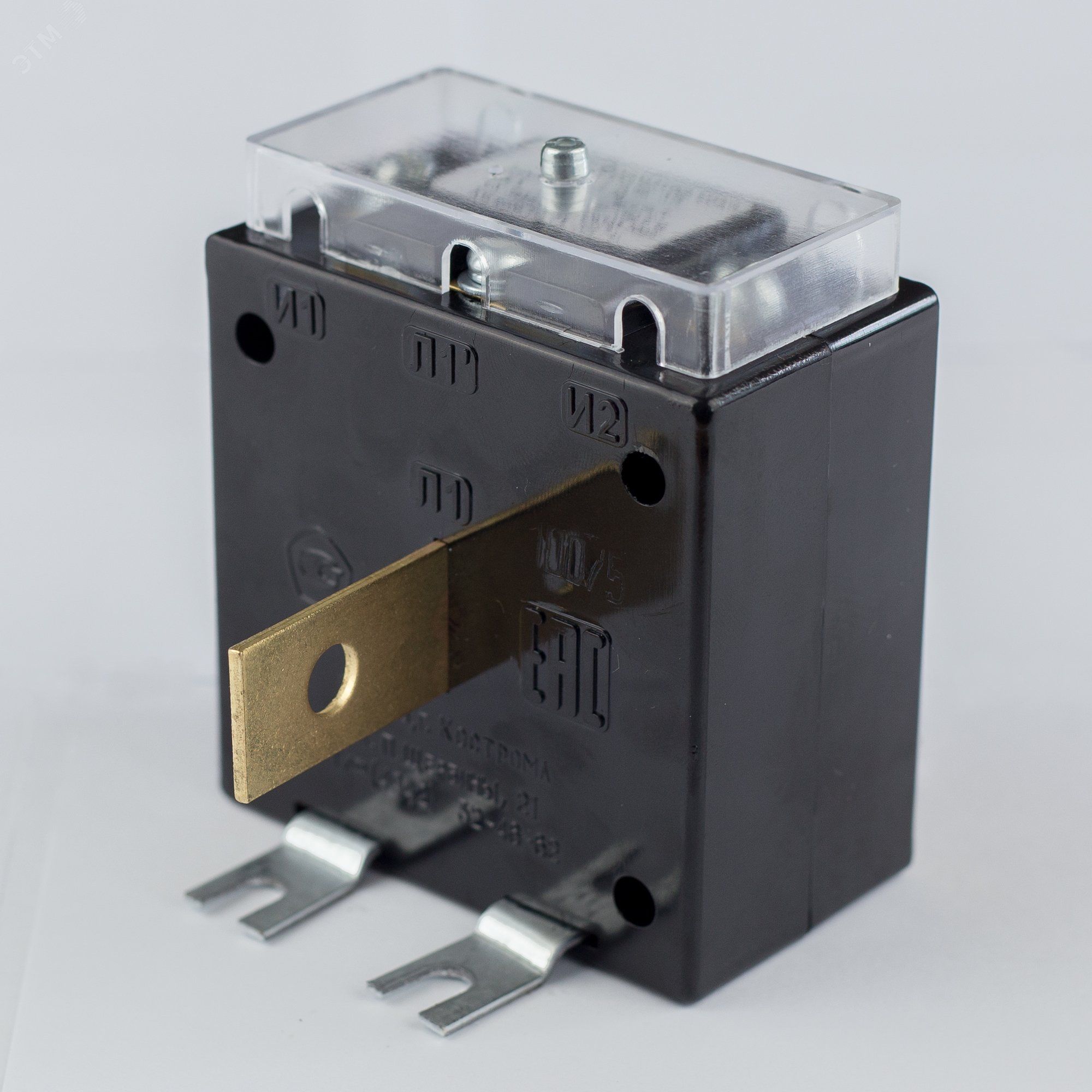

Трансформатор тока ТОП-0.66 5В.А 0.5 S 100/5 Кострома ОС0000066261 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 100/5 - это измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066261. Применяется в энергосистемах напряжением до 0,66 кВ.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 100/5 используется для точного измерения тока в цепях переменного тока до 100 А. Он позволяет подключать измерительные приборы (амперметры, счетчики) и устройства релейной защиты к силовым цепям без прямого контакта с высокими токами. Это повышает безопасность персонала и защищает оборудование от повреждений при аварийных режимах, таких как короткое замыкание.

Подходит для установки в щитах управления, на вводах питания, в распределительных устройствах 0,4–0,66 кВ. Часто применяется на объектах ЖКХ, промышленных предприятиях, в системах автоматизации технологического оборудования.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Первичный ток: 100 А
• Вторичный ток: 5 А
• Номинальная мощность: 5 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при нагрузках в пределах нормы
• Тип исполнения: S - повышенная точность при малых токах (до 5% от номинала), что важно для работы релейной защиты
• Магнитопровод: закрытый, из холоднокатаной стали, минимизирует потери и внешние помехи

Совместимость и монтаж

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 100/5 устанавливается на шину или одиночный проводник без разрыва цепи. Конструкция имеет проходное отверстие - проводник проходит через него, вторичная обмотка подключается к измерительному устройству.

Обязательно соблюдайте полярность: выводы K1 и K2 должны соответствовать направлению тока. Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное повышение напряжения и риск пробоя изоляции.

Рекомендованная нагрузка: не менее 2,5 ВА и не более 5 ВА. Подключение приборов с меньшей мощностью допустимо, но может снизить класс точности.

Безопасность и стандарты

Произведен в соответствии с требованиями ГОСТ 7746-2015 «Трансформаторы тока». Соответствует нормам безопасности для электроустановок до 1 кВ. Обладает усиленной изоляцией между первичным и вторичным контуром, исключающей передачу высокого напряжения на измерительные цепи.

Преимущества

• Высокая точность класса 0,5 - идеально для учета электроэнергии и настройки защиты
• Исполнение типа S - сохраняет точность даже при слабых токах, что критично для чувствительных реле
• Закрытый магнитопровод - устойчив к внешним магнитным полям и вибрациям
• Простая установка - не требует демонтажа провода, монтируется на уже действующую шину
• Надежная механическая прочность корпуса - выдерживает условия промышленной среды

Ограничения применения

• Не предназначен для постоянной работы при токах выше 100 А - возможен перегрев и потеря точности
• Не использовать в цепях постоянного тока - работает только на переменном токе частотой 50 Гц
• Не рекомендуется применять при температуре ниже -25C и выше +55C - выход за пределы гарантирует изменение параметров
• Нельзя подключать нагрузку свыше 5 ВА - приведёт к увеличению погрешности и перегрузке

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в распределительном щите здания
• Защита двигателя через реле перегрузки в системе конвейера
• Измерение тока в главном вводе на предприятии с целью балансировки нагрузки
• Автоматизация системы освещения на основе анализа потребления тока

Практические советы

• Выбирая трансформатор тока ТОП 0,66 5 ВА 0,5 S 100/5, проверьте диаметр проводника - он должен свободно входить в окно трансформатора. Для шины 60×8 мм подходит стандартная модель.
• При использовании нескольких трансформаторов в одной фазе - убедитесь, что все они имеют одинаковый коэффициент трансформации и класс точности.
• Перед запуском всегда проверяйте целостность вторичной цепи - используйте тестер на наличие замыкания или обрыва.
• При замене старого трансформатора - совмещайте тип S с новым оборудованием, особенно если система релейной защиты чувствительна к малым токам.
• Храните и монтируйте прибор в сухом месте - влага снижает долговечность изоляции.
