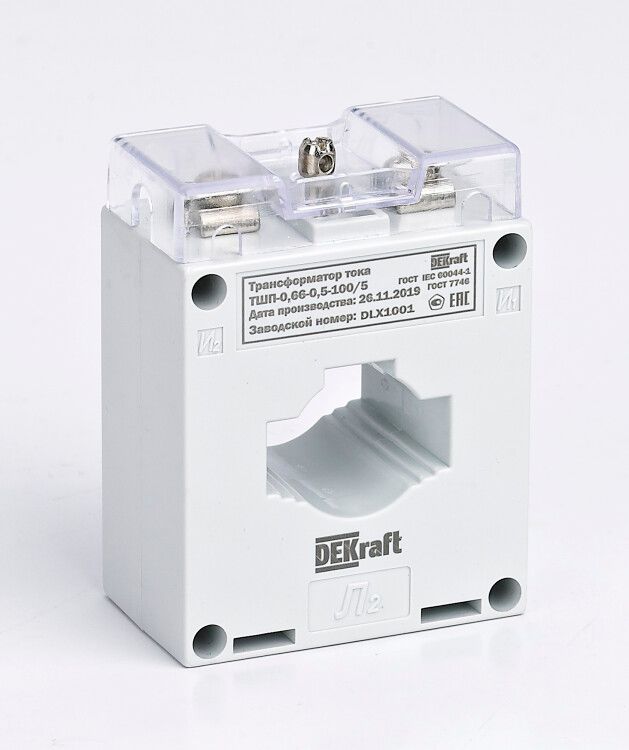

Трансформатор тока ТШП-0.66 0.5 100/5 5ВА, диаметр 30мм от DEKraft предназначен для безопасного измерения тока в силовых цепях до 660 В. Он преобразует большой первичный ток (100 А) в удобный для приборов вторичный сигнал (5 А), сохраняя высокую точность. Применяется в системах учета, защиты и автоматизации на объектах с распределением электроэнергии.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 100/5 5ВА, диаметр 30мм используется для передачи сигнала тока от основной силовой шины к измерительным приборам: счетчикам энергии, реле защиты, контроллерам и аналитическим устройствам. Подходит для установки в щитах, распределительных пунктах и на подстанциях. Часто применяется в промышленных сетях с переменным током 50 Гц - например, на конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 100 А
• Вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать для коммерческого учёта электроэнергии
• Номинальная вторичная мощность: 5 ВА - достаточна для большинства современных измерительных приборов
• Диаметр окна: 30 мм - рассчитан на проход одиночной шины или группы проводников суммарным сечением до 30×10 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - защищает от повреждений при кратковременных перегрузках
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное решение

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 100/5 5ВА, диаметр 30мм устанавливается на шину без её разрыва - тип “шинный”. Монтируется путём просовывания фазного проводника через центральное отверстие. Для правильной работы необходимо:

• Убедиться, что внешний диаметр шины не превышает 30 мм
• Не допускать механического перекоса при установке - это влияет на точность
• Закрепить трансформатор на шине с помощью крепёжных элементов, предусмотренных конструкцией
• Обязательно замкнуть вторичную обмотку перед включением сети - разрыв цепи может вызвать опасное перенапряжение

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5 100/5 5ВА, диаметр 30мм имеет сертификацию и соответствует требованиям безопасности. Корпус выполнен из огнестойкого материала, предотвращающего распространение пламени. Защита от прикосновения исключает контакт с токоведущими частями даже при открытых крышках. Устройство соответствует нормам для оборудования в электрических щитах до 1000 В.

Преимущества

• Высокий класс точности 0.5 - минимизирует погрешность измерений, важен для учёта энергии
• Стабильная работа при колебаниях температур и нагрузок
• Низкие потери мощности - снижают нагрев и увеличивают КПД системы
• Компактный размер и простота монтажа позволяют устанавливать в плотных щитах
• Винтовое подключение обеспечивает долговечный контакт без необходимости пайки

Ограничения применения

• Не предназначен для постоянной работы при токах выше 100 А - возможны перегрев и потеря точности
• Не работает с постоянным током - только с переменным 50 Гц
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации
• Вторичная нагрузка не должна превышать 5 ВА - иначе класс точности будет нарушен
• Не рекомендовано использование в помещениях с агрессивными средами (например, химическими парами) без дополнительной герметизации

Примеры использования

• Подключение к электросчётчику в распределительном щите промышленного цеха
• Измерение тока в цепи питания конвейерной ленты с автоматической защитой по перегрузке
• Система мониторинга потребления энергии на насосной станции с передачей данных в SCADA
• Работа в составе релейной защиты двигателя с использованием реле максимального тока

Практические советы

• При замене старого трансформатора сверьте диаметр окна - новый ТШП-0.66 0.5 100/5 5ВА, диаметр 30мм совместим с большинством существующих шин 30 мм
• Перед запуском всегда проверьте целостность вторичной цепи - разомкнутый контур опасен!
• Для точного учёта используйте кабель сечением не менее 1,5 мм2 на вторичной стороне
• Если требуется несколько измерительных каналов - выбирайте модели с двумя обмотками, так как этот экземпляр имеет одну
• При длительной работе в жарких условиях следите за температурой корпуса - он не должен быть горячим на ощупь
