Трансформатор тока ТШП-0,66 0,5 300/5 5ВА, диаметр 40мм | 50139DEK DEKraft APC

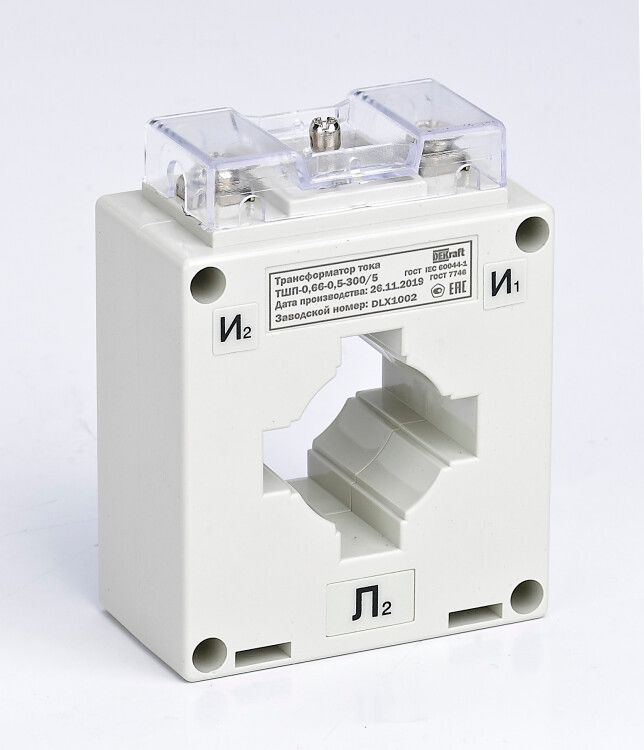

Трансформатор тока ТШП-0.66 0.5 300/5 5ВА, диаметр 40мм от DEKraft предназначен для измерения и передачи тока в цепях переменного тока 50 Гц. Устройство устанавливается на шину без разрыва цепи, обеспечивает высокую точность и надёжную работу в промышленных системах автоматизации и учёта энергии.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 300/5 5ВА, диаметр 40мм используется для преобразования больших токов до 300 А в безопасный стандартный сигнал 5 А. Он подключается к измерительным приборам - счетчикам, амперметрам, реле защиты, устройствам автоматики. Применяется в распределительных щитах, на вводах, в цепях питания двигателей, конвейеров, сварочного оборудования и других объектов с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать для коммерческого учёта электроэнергии
• Номинальная вторичная полная мощность: 5 ВА - достаточна для большинства измерительных приборов
• Диаметр отверстия: 40 мм - рассчитан на установку на шину сечением до 40×10 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - защищает от повреждений при КЗ
• Подключение вторичной обмотки: винтовые зажимы
• Корпус: огнестойкий материал, защищён от случайного прикосновения

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 300/5 5ВА, диаметр 40мм - шинный тип с окном. Монтируется путём одевания на токоведущую шину без её разрезания. Подходит для медных и алюминиевых шин сечением до 40×10 мм. Для правильной работы необходимо соблюдать полярность: выводы K1 и K2 должны соответствовать направлению тока. После монтажа вторичная цепь обязательно замыкается через измерительный прибор - разрыв цепи во время работы опасен!

Безопасность и стандарты

Устройство имеет сертификацию и выполнено в соответствии с требованиями безопасности. Корпус защищён от прикосновения к токоведущим частям, что исключает поражение электрическим током при нормальной эксплуатации. Огнестойкая оболочка снижает риск распространения пламени. Соответствует требованиям ГОСТ Р 8.620–2014 и международным стандартам для трансформаторов тока.

Преимущества

• Высокий класс точности 0.5 - минимальная погрешность измерений, допустимая для учёта энергии
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Низкие потери мощности - эффективно работает даже при малых нагрузках
• Простота установки: не требует демонтажа шины
• Защита от перегрузок благодаря FS=5 - предотвращает выход из строя при аварийных режимах

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Работает только при подключенной вторичной нагрузке - нельзя оставлять вторичную обмотку разомкнутой
• Максимальный ток шины - 300 А; превышение вызывает перегрев и искажение показаний
• Не рекомендован для установки в условиях повышенной вибрации без фиксации
• Не предназначен для внешней установки - не имеет IP-защиты от воды и пыли

Примеры использования

• Установка на главную шину в распределительном щите для подключения счётчика электроэнергии
• Контроль тока двигателя на конвейере с подключением к реле перегрузки
• Измерение тока в цепи сварочного аппарата для системы управления
• Связь с автоматическими выключателями для реализации функций защиты

Практические советы

• Перед монтажом проверьте, чтобы шина имела диаметр не более 40 мм - иначе трансформатор не наденется
• Обязательно используйте провода сечением не менее 1.5 мм2 для вторичной цепи - особенно при длинных трассах
• При подключении к нескольким приборам суммарная нагрузка не должна превышать 5 ВА
• Проверяйте целостность вторичной цепи перед включением - размыкание под нагрузкой может повредить изоляцию
• Трансформатор тока ТШП-0.66 0.5 300/5 5ВА, диаметр 40мм от DEKraft совместим с большинством современных измерительных устройств - убедитесь, что входное сопротивление прибора не выше 1 Ом
