Трансформатор тока ТШП-0,66 0,5 500/5 5ВА, диаметр 60мм | 50143DEK Dekraft APC

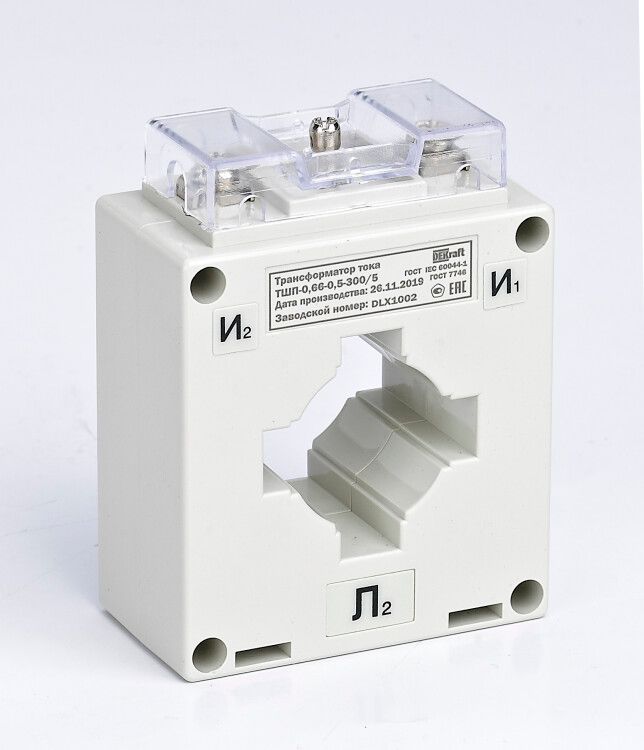

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 60 мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Монтируется на шину без разрыва цепи, что делает его удобным решением для модернизации и новых установок.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 60 мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (500 А) в безопасный вторичный (5 А), который можно подключить к измерительным приборам. Подходит для установки в распределительных щитах, на шинах КРУ, в подстанциях и на промышленных объектах - например, на входе в цех, у крупных двигателей или на секционных выключателях.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 500 А
• Вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать для коммерческого учёта энергии
• Номинальная вторичная мощность: 5 ВА - достаточна для большинства современных измерительных устройств
• Диаметр отверстия: 60 мм - рассчитан на шины сечением до 60×20 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - защищает от повреждений при кратковременных перегрузках
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное решение
• Корпус: огнестойкий материал, защищён от случайного прикосновения

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 60 мм - шинный тип с окном. Устанавливается путём одевания на уже смонтированную шину без её демонтажа. Для работы требуется замкнутый контур вторичной цепи: нельзя оставлять вторичную обмотку разомкнутой во время прохождения тока - это опасно! Соединение проводов выполняется через винтовые клеммы. Диаметр 60 мм соответствует стандартному сечению медных или алюминиевых шин 60×20 мм. Убедитесь, что шина плотно прилегает к внутренней поверхности трансформатора - зазор снижает точность.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 60 мм сертифицирован и соответствует требованиям безопасности для оборудования в сетях до 1 кВ. Корпус выполнен из самозатухающего материала, предотвращающего распространение пламени. Защита от прикосновения исключает риск поражения током при работе с закрытыми щитами. Применяется в соответствии с ГОСТ Р 8.699–2014 и международными нормами IEC 61869.

Преимущества

• Высокий класс точности 0.5 - допустимая погрешность не более +-0.5%, что важно для точного учёта
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Малые потери мощности - не нагревается даже при постоянной нагрузке 500 А
• Легкая установка: не требует отключения питания при монтаже на существующую шину
• FS=5 - способен выдерживать кратковременные перегрузки без выхода из строя

Ограничения применения

• Не предназначен для постоянной работы при токах выше 500 А - возможен перегрев и потеря точности
• Запрещено оставлять вторичную обмотку разомкнутой при наличии тока в первичной цепи - возникает опасное высокое напряжение!
• Не работает с постоянным током - только с переменным током 50 Гц
• Не рекомендован для открытых площадок без защиты от влаги и механических воздействий - IP-класс не указан, значит, нет специальной герметизации
• Ограниченная мощность 5 ВА - не подходит для подключения нескольких приборов одновременно без расчета суммарной нагрузки

Примеры использования

• Установка на главной шине ввода в промышленный цех для подключения электросчётчиков
• Измерение тока в цепи двигателя 400 кВт с автоматическим управлением
• Подключение к реле максимального тока для защиты кабельной линии
• Модернизация старого щита: вместо разрезания шины - просто одеваем ТШП-0.66 наExisting шину

Практические советы

• Проверьте сечение шины перед монтажом: она должна свободно проходить в отверстие 60 мм, но не болтаться внутри
• При подключении вторичной обмотки используйте провода сечением не менее 2.5 мм2 - особенно при длинных трассах
• Обязательно закоротите вторичную обмотку перед отключением первичного тока, если есть необходимость отсоединить приборы
• Для многоканальных систем - не подключайте больше одного прибора к этому трансформатору, если его потребление превышает 3–4 ВА
• При использовании в условиях повышенной влажности - дополнительно изолируйте места подключения термоусадкой
• Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 60 мм от DEKraft совместим с большинством российских и импортных измерительных устройств - сверьте номинальную нагрузку прибора с 5 ВА
