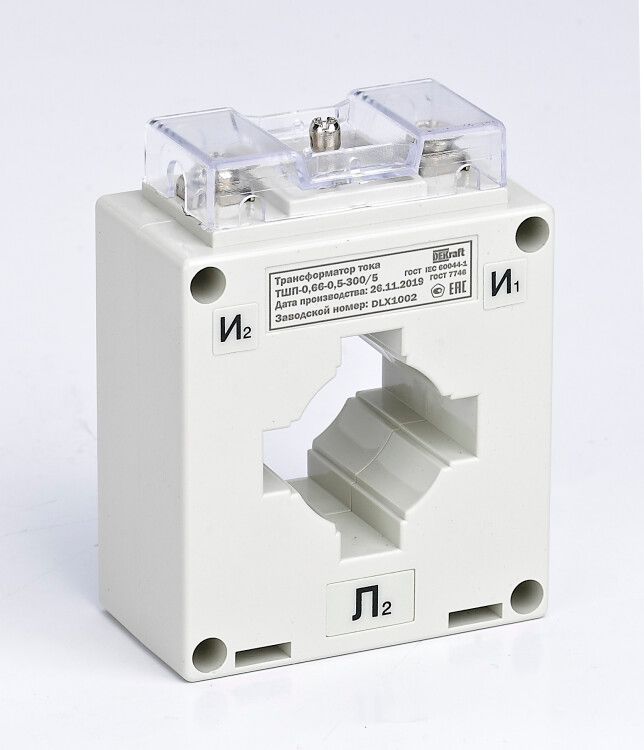

Трансформатор тока ТШП-0.66 500/5А кл. точн. 0.5S 5В.А d60мм DEKraft 50111DEK APC

Трансформатор тока ТШП-0.66 0.5S 500/5 5ВА, диаметр 60мм от DEKraft предназначен для измерения и передачи тока в цепях переменного тока 50 Гц. Устройство совмещает высокую точность класса 0.5S с компактной шинной конструкцией, что делает его надёжным решением для промышленных систем учёта и защиты. Артикул 50111dek соответствует серийному исполнению DEKraft.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 500/5 5ВА, диаметр 60мм используется для преобразования больших токов до 500 А в безопасный вторичный ток 5 А. Он подключается последовательно к силовой шине и питает измерительные приборы - счетчики электроэнергии, амперметры, реле защиты, системы автоматизации. Применяется в распределительных щитах, на вводах объектов, в промышленных установках: конвейерах, насосных станциях, системах управления энергонасыщенным оборудованием.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Первичный ток: 500 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - повышенная точность при малых токах, важна для учёта в режимах низкой нагрузки
• Номинальная вторичная мощность: 5 ВА - максимальная допустимая нагрузка на вторичную обмотку
• Диаметр отверстия: 60 мм - позволяет проходить через него шину или кабель нужного сечения
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения FS 5 - предотвращает пробой изоляции при аварийных перегрузках
• Тип исполнения: шинный, с окном - устанавливается на уже смонтированную шину без её разрезания
• Подключение вторичной обмотки: винтовое зажимное - удобно для подключения медных проводов сечением до 2,5 мм2

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 500/5 5ВА, диаметр 60мм монтируется на шину или жёсткий кабель диаметром до 60 мм. Монтаж выполняется без отключения питания - устройство фиксируется вокруг шины и затягивается болтами. Обязательно соблюдайте полярность: вход первичного тока обозначен, выход вторичной обмотки - помечен как K1 и K2. Вторичная цепь всегда должна быть замкнута - разрыв вызывает опасное повышение напряжения. Подключайте только к приборам с суммарной нагрузкой ≤5 ВА.

Безопасность и стандарты

Устройство имеет сертификацию и выполнено в соответствии с требованиями ГОСТ Р 8.699–2014 и международными нормами IEC 61869. Корпус изготовлен из огнестойкого материала, защищён от случайного прикосновения к токоведущим частям. Класс защиты IP20 - предотвращает доступ пальцев, но не рассчитан на воздействие воды или пыли. Для работы в условиях повышенной запылённости требуется дополнительная защита в виде корпуса или щита.

Преимущества

• Высокая точность класса 0.5S - гарантирует корректный учёт даже при токах ниже 5% от номинала
• Стабильная работа при колебаниях температур и нагрузок
• Малые внутренние потери - снижают нагрев и увеличивают срок службы
• Винтовое подключение - надёжное и проверенное временем решение
• Работает без внешнего питания - полностью пассивное устройство

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещено использовать при токе выше 500 А - возможен перегрев и потеря точности
• Нагрузка на вторичную обмотку не должна превышать 5 ВА - иначе возникает погрешность измерения
• Не предназначен для открытого монтажа в сырых или пыльных средах без дополнительной защиты
• Не рекомендован для многократного демонтажа - частое открывание может повредить механическую целостность корпуса

Примеры использования

• Установка на главной шине вводного распределительного устройства (ВРУ) для подключения счётчиков активной и реактивной энергии
• Интеграция в систему автоматического регулирования мощности на производстве
• Подключение к реле перегрузки в цепях двигателей 400–500 А
• Измерение тока в системах UPS и ИБП с высокими пиковыми нагрузками

Практические советы

• Проверьте диаметр шины перед монтажом - он должен быть меньше 60 мм, чтобы трансформатор плотно охватил её
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальный интервал между ними - минимум 50 мм, чтобы исключить взаимное влияние
• Обязательно используйте экранированный кабель для вторичной цепи, особенно при длинных трассах (>10 м)
• После монтажа проверьте замкнутость вторичной цепи тестером - разрыв недопустим
• Для точного учёта в условиях сложной формы тока (например, с гармониками) убедитесь, что приборы, принимающие сигнал, поддерживают класс 0.5S
