Трансформатор тока Т-0.66 500/5А кл. точн. 0.5S 5В.А Кострома ОС0000031280 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5S 5 ВА от бренда Костромское ФКУ ИК-1 предназначен для безопасного измерения больших токов в сетях до 660 В. Он преобразует ток 500 А до стандартизированного уровня 5 А, обеспечивая точность для счетчиков и устройств защиты. Артикул ос0000031280 соответствует серийному исполнению с шиной.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5S 5 ВА используется для снижения значений тока до уровней, совместимых с измерительными приборами - амперметрами, счетчиками энергии, реле защиты. Применяется в распределительных щитах, на вводах объектов, в цепях автоматизации и контроля потребления. Подходит для промышленных установок, где требуется высокая точность измерений и надежная работа в условиях перегрузок.

Технические характеристики

• Номинальный первичный ток: 500 А - максимальный рабочий ток, который можно измерить через трансформатор
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов
• Класс точности: 0.5S - гарантирует погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (особенно важно для учета энергии при низких нагрузках)
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор
• Коэффициент безопасности FS 10 - при аварийном токе (например, КЗ) трансформатор выдерживает десятикратную перегрузку без повреждения и сохраняет работоспособность
• Однофазное исполнение - предназначен для работы в одной фазе трехфазной системы или в однофазных цепях
• Одна вторичная обмотка - позволяет подключить один измерительный прибор или одну цепь защиты
• Винтовое присоединение вторичной обмотки - надежный контакт, требующий затяжки с соблюдением момента

Совместимость и монтаж

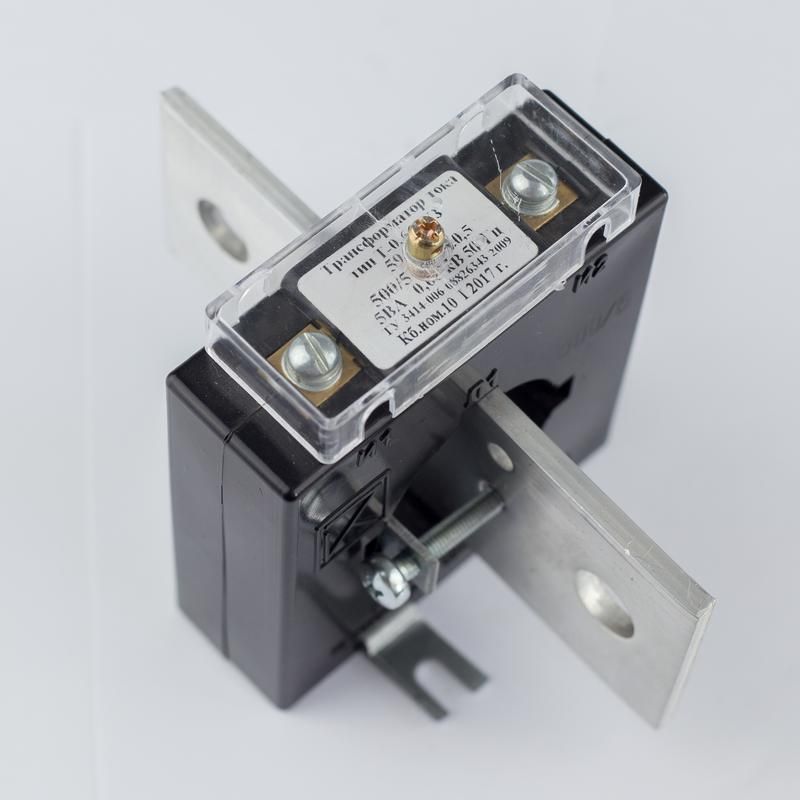

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5S 5 ВА имеет монтажное исполнение «с шиной». Это значит, что первичный проводник проходит через центральное окно трансформатора - он устанавливается прямо на силовой шине без разрыва цепи. Монтаж выполняется на шине сечением, соответствующем току 500 А. Для подключения вторичной обмотки используйте винтовые зажимы - провода должны быть зачищены и плотно закреплены. Обязательно замыкайте вторичную обмотку перед отключением нагрузки - разрыв цепи при наличии тока в первичной обмотке опасен!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 58849-2020 и другим нормативным документам для измерительных трансформаторов. Коэффициент безопасности FS 10 обеспечивает защиту от перенапряжений при КЗ. Устройство не содержит масла и не требует специального обслуживания. Все материалы соответствуют требованиям пожаробезопасности.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии даже при слабых нагрузках
• Стандартный выход 5 А - совместим с любыми современными измерительными приборами
• Конструкция с шиной - быстрый и безопасный монтаж без демонтажа силового оборудования
• Защита от перегрузок благодаря FS 10 - увеличивает срок службы и надежность
• Надежное винтовое соединение - минимизирует риск нагрева и потерь контакта

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе частотой 50–60 Гц
• Вторичная обмотка должна всегда быть замкнута на нагрузку; размыкание под током вызывает опасное повышенное напряжение
• Нельзя использовать при токе выше 500 А - возможны искажения показаний и перегрев
• Подходит только для напряжения до 660 В - применение в сетях 1 кВ и выше запрещено
• Один выход - нельзя одновременно подключить несколько приборов без использования ответвителя или суммирующего трансформатора

Примеры использования

• Установка на вводе в промышленный цех для подключения счетчика активной энергии
• Интеграция в систему релейной защиты на распределительном пункте 0,4 кВ
• Контроль тока в линии питания станка с двигателем 300–400 кВт
• Мониторинг нагрузки на главной шине в административном здании

Практические советы

• Перед монтажом проверьте, чтобы шина имела достаточное сечение для тока 500 А - недостаточное сечение вызовет перегрев
• При подключении вторичной обмотки используйте медные провода сечением не менее 2,5 мм2
• Обязательно пометьте полярность выводов (L1/L2) - неверное подключение исказит показания счетчика
• Проверяйте целостность цепи вторичной обмотки мультиметром перед включением - разрыв = риск возникновения высокого напряжения
• Для многократного подключения приборов используйте распределительную коробку с перемычками - не допускайте параллельного включения без согласования с проектом
• Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5S 5 ВА (артикул ос0000031280) не требует регулярного техобслуживания, но рекомендуется периодически проверять состояние винтовых зажимов
