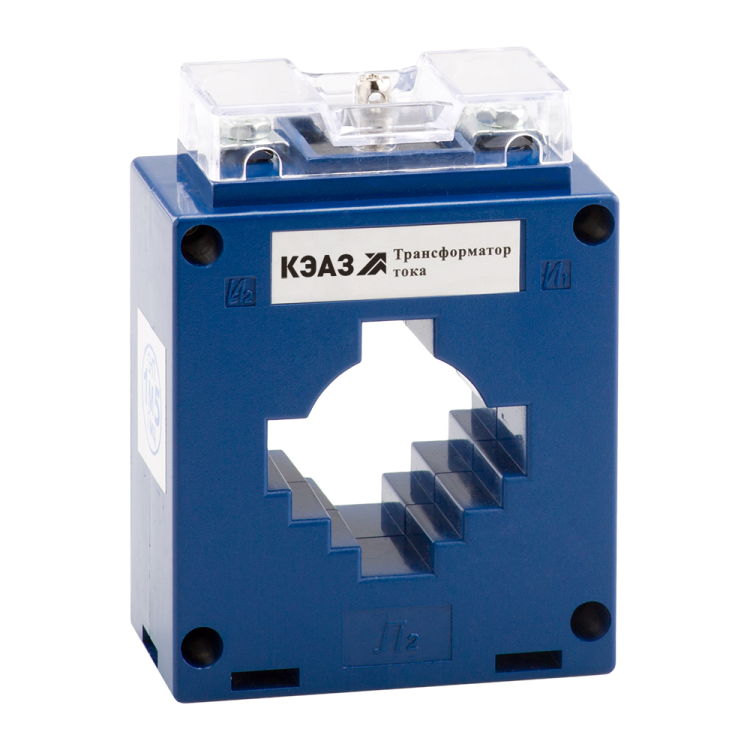

Трансформатор тока ТТК-40 500/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219653

Трансформатор тока ТТК-40 500/5А 5В.А класс точности 0.5S исполнение УХЛ3 от КЭАЗ предназначен для измерения переменного тока до 500 А в цепях с напряжением до 1000 В. Он обеспечивает высокую точность измерений (класс 0.5S) и устанавливается на монтажную плату через окно для провода. Артикул 219653 соответствует модели из серии ИТТ.

Назначение и область применения

Трансформатор тока ТТК-40 500/5А 5В.А класс точности 0.5S исполнение УХЛ3 используется для передачи сигнала тока от силовой цепи к измерительным приборам - счетчикам энергии, реле защиты, аналитическим устройствам. Подходит для установки в щитах автоматизации, распределительных устройствах, на промышленных объектах с постоянными нагрузками. Применяется там, где важна точность учета и надежная работа в условиях повышенной влажности и колебаний температур.

Технические характеристики

• Номинальный первичный ток: 500 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслужить трансформатор без потери точности;
• Класс точности: 0.5S - гарантирует погрешность не более 0,5% в широком диапазоне токов, включая малые значения (до 1% от номинала);
• Род тока: переменный (AC), частота 50 Гц - работает только в сетях стандарта РФ и стран СНГ;
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети, к которой подключен первичный проводник;
• Габариты: 30×11×98 мм - компактный размер для плотной компоновки;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от −40C до +40C и относительной влажности до 95% при 25C;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Подключение вторичной обмотки: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Монтаж: с окном, на монтажную плату - провод проходит через центральное отверстие, трансформатор крепится болтами к плате или шасси.

Совместимость и монтаж

Трансформатор тока ТТК-40 500/5А 5В.А класс точности 0.5S исполнение УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо:

• Замкнуть вторичную обмотку - разрыв цепи во время работы опасен! Это вызывает высокое напряжение и риск поражения;
• Использовать провода сечением не более 2,5 мм2 для подключения к винтовым зажимам;
• Не превышать номинальную нагрузку 5 В·А - при превышении возрастает погрешность измерений;
• Установить на монтажную плату так, чтобы первичный проводник проходил строго по центру окна - смещение увеличивает погрешность;
• Обеспечить доступ к винтовым клеммам для обслуживания и проверки.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока в России;
• Имеет сертификацию - подтверждает соответствие требованиям безопасности и качества;
• Защита от прикосновения - предотвращает случайный контакт с токоведущими элементами при установленном состоянии;
• IP20 - не предназначен для открытой установки, требуется помещение с уровнем защиты не ниже IP54.

Преимущества

• Высокий класс точности 0.5S - идеален для коммерческого учета электроэнергии, особенно при низких нагрузках;
• Компактные габариты - позволяет использовать в ограниченных пространствах щитов и панелей;
• Устойчивость к климатическим условиям УХЛ3 - подходит для холодных регионов и неотапливаемых помещений;
• Наличие окна - упрощает монтаж без разрезания провода, достаточно протянуть его через центр;
• Фактор FS 10 - повышает надежность при пусковых токах двигателей и других импульсных нагрузках.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Нельзя использовать вне закрытых корпусов - IP20 не защищает от пыли и влаги;
• Максимальная нагрузка 5 В·А - не подходит для подключения нескольких приборов одновременно без расчета суммарной мощности;
• Требуется жесткая фиксация на плате - вибрации и механические воздействия могут нарушить контакты;
• Не рекомендован для систем с частыми перегрузками выше 10× I_n, даже при наличии FS 10 - длительные перегрузки снижают срок службы.

Примеры использования

• Учет потребления энергии на промышленных станках с током до 500 А;
• Интеграция в системы управления конвейерами и насосными станциями;
• Подключение к цифровым счетчикам активной и реактивной энергии в распределительных пунктах;
• Системы контроля качества электроэнергии на предприятиях пищевой и химической промышленности;
• Автоматические системы защиты от перегрузок и коротких замыканий в щитах среднего напряжения.

Практические советы

• Перед монтажом проверьте целостность вторичной обмотки - используйте тестер на замыкание;
• При подключении к нескольким приборам сложите их мощности - сумма не должна превышать 5 В·А;
• Выбирайте провод для вторичной цепи с минимальной длиной - длинные линии увеличивают потери и погрешность;
• При использовании в холодных помещениях убедитесь, что температура не опускалась ниже −40C до начала эксплуатации - материал изоляции теряет эластичность;
• Проверяйте затяжку винтов каждые 6–12 месяцев - ослабление контактов приводит к нагреву и неверным показаниям.
